2.5. Шаговое напряжение

Шаговое напряжение- это разность напряжений в 2-х точках зоны растекания тока (на длину шага человека). При соприкосновении любой токоведущей части с землей, например при обрыве и падении на землю какого - либо провода происходит распределение потенциалов на поверхности земли. Это распределение потенциалов подчиняется закону гиперболы и имеет вид (рис. 2.6.). Ток, проходящий через человекаI_чбудет равен:

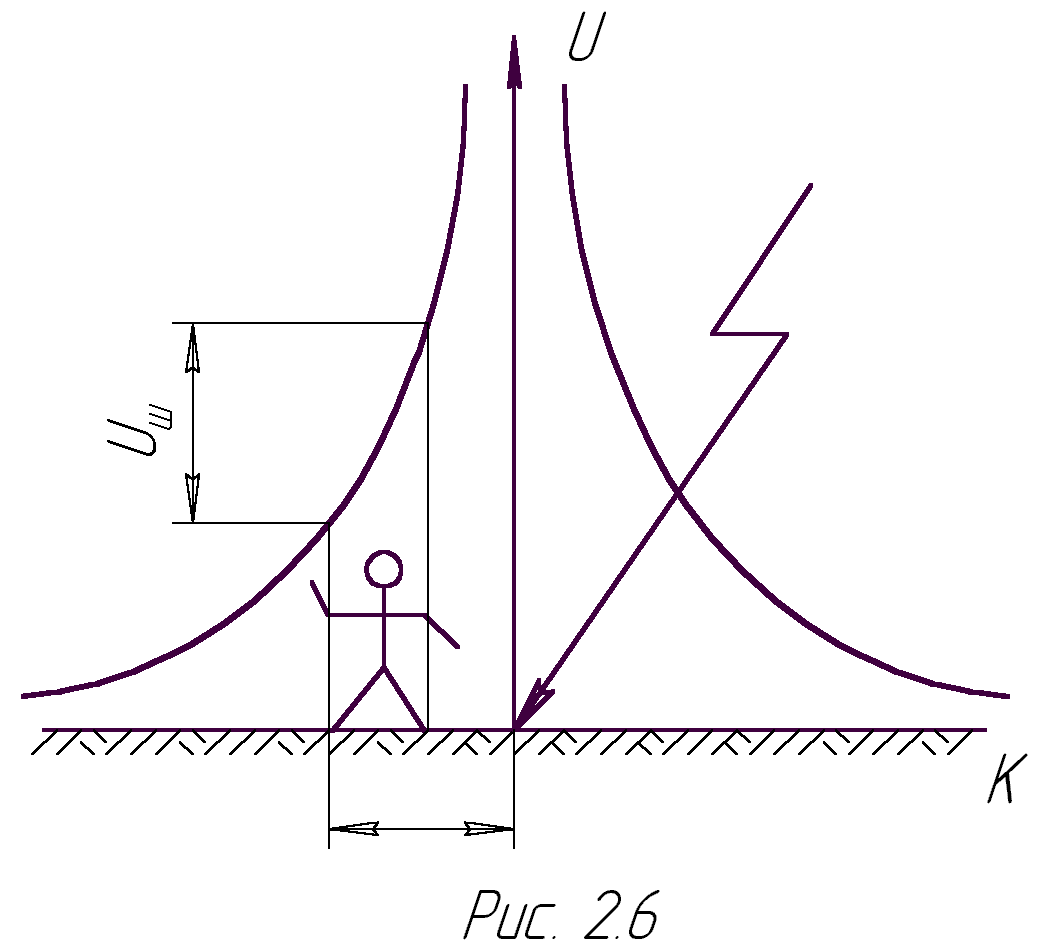

Рис. 2.6. Схема распределения потенциалов при шаговом напряжении.

,

(7)

где – шаговое напряжение;

- сопротивление растекания тока в земле от одной ноги к другой;

– сопротивление тела человека.

Чем ближе человек будет находится к проводу, тем под большим шаговым напряжением он окажется.

В сети с заземленной нейтралью (рис. 2.7.) при замыкании фазы на землю через малое переходное сопротивление будет иметь место однофазное короткое замыкание. В этом случае ток замыкания на землю может быть большой величины, а следовательно, шаговое напряжение может достигать опасного значения. Но, учитывая, что фазное короткое замыкание приведет к срабатыванию релейной защиты, вероятность поражения человека будет мала.

Рис. 2.7. Схема замыкания фазы на землю в сети с заземлённой нейтралью.

В случае изолированной нейтрали (рис.2.8.) вследствие большого сопротивления утечек и емкостного сопротивления относительно земли, ток замыкается на землю намного меньше тока однофазного короткого замыкания. Защита не сработает и возникает опасность поражения людей.

Рис.2.8. Схема замыкания фазы на землю в сети с изолированной нейтраалью

2.6 Напряжение прикосновения

Напряжение прикосновения- это напряжение между точками цепи тока, которых одновременно касается человек (ГОСТ 12.1.009 - 76). Предельно допустимые уровни напряжения прикосновенияустановлены по ГОСТ 12.1.038 - 82 для путей тока от одной руки к другой и от руки к ногам.и сила токаI, протекающего через тело человека при нормальном (не аварийном) режиме электрических установок, не должны превышать следующих значений (табл. 2.1)

Таблица 2.1

Род тока	, В не более	I, мА, не более
Переменный, 50Гц Переменный, 400Гц Постоянный	2 3 8	0,3 0,4 1

Примечание: При работе в условиях высоких температур (более 25) и влажности (более 75%)иIдолжны быть уменьшены в 3 раза,

В ГОСТ 12.1.038 - 82 приведены также предельнодопустимые уровни иIпри аварийных режимах электрических установок напряжением до 1000В с глухозаземленной или изолированной нейтралью и свыше 1000В с изолированной нейтралью.

приложено только к телу человека, поэтому его можно определить как падение напряжения в теле человека:

;

Установленные ГОСТом 12.1.038 - 82 предельнодопускаемые уровни очень зависят от времени действия тока (табл.2.2.).

Таблица 2.2.

Время, с		0,1	0,5	0,7	1,0	>1,0
Переменный с f=50ГЦ	,В	500	100	70	50	36
	I, мА	500	100	70	50	6
Постоянный	, В	500	250	230	200	40
	I, мА	500	250	230	200	15
