15.Мосты с сосредоточенными прогонами.
Существует 3 разновидности сосредоточенных прогонов.
1) сложные (пакетные) прогоны;
2) составные прогоны на колодках;
3) составные прогоны на пластинчатых нагелях.
В зависимости от величины перекрываемого пролета сложные прогоны делают из двух или трех бревен, уложенных друг на друга и связанных болтами. Бревна укладывают в последовательных ярусах комлями в разные стороны (рис.2.9, а).

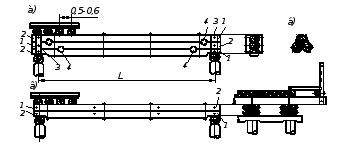

Рис. 2.9. Конструкция пролетных строений со сложными (пакетными) прогонами:
1 – комель бревна; 2 – отруб бревна; 3 – сжим; 4 – анкер.
Разновидностью сложных прогонов являются прогоны из трех (рис.2.9, б) или четырех (рис.2.9, в) бревен, связанных между собой в устойчивый пакет. Такие прогоны не требуют поперечных креплений.
В составных прогонах на колодках бревна соединяют между собой призматическими вкладышами-колодками из того же леса, что и бревна прогонов (рис. 2.10, а). Колодки располагают волокнами вдоль прогона, благодаря чему усушка их одинакова с бревнами прогонов. Прогоны стягивают болтами, пропущенными через колодки.
Составные прогоны на пластинчатых нагелях делают с металлическими пластинками из стали толщиной 8-12 мм (рис.2.10, б). Пластинчатые нагели устанавливают в прорези, выбранные в соединяемых элементах электродолбежником.
Рис. 2.10. Конструкция пролетных строений с прогонами составного сечения.
16.Опоры простейших балочных мостов.
Сопряжения элементов опор желательно делать возможно более простыми по конструкции для облегчения их выполнения.
Сопряжение насадки со сваей делают с деревянным шипом (рис.2.11, а) или металлическим штырем. Гнездо для шипа делают несколько глубже, чтобы над шипом оставался небольшой зазор. Этим предотвращается передача давления через шип в случае усушки древесины насадки. В современных конструкциях предпочитают ставить металлические штыри (рис.2.11, б), которые забивают в сваю через насадку или ставят в просверленное отверстие. Насадку подтесывают в местах опирания на сваи (рис.2.11, а) или же на всей ее длине.
В мостах небольшой высоты сваи в опорах могут быть из одного бревна без стыков. При большой же высоте опор приходится применять наращивание свай. Стык располагают не менее 0,3-0,5 м над горизонтом меженных вод, в месте установки горизонтальных схваток; сваи стыкуют в полдерева (рис.2.11, в) и укрепляют металлическими хомутами.
Укосины обычно врубают в сваи одиночным зубом (рис.2.11, г) и стягивают сопряжение болтом.
Горизонтальные и наклонные схватки соединяют со сваями простой цилиндрической врубкой (рис.2.11, д) или же взаимной врезкой с выборкой в свае сегментных отверстий (рис.2.11, е).

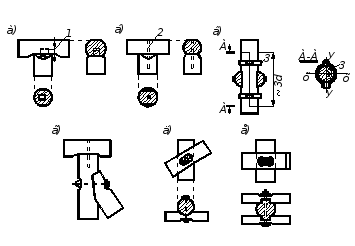

Рис. 2.11. Детали конструкции свайных опор:
1 – зазор; 2 – металлический штырь; 3 – металлический хомут; 4 – костыль.
17.Особенности cклеивания конструкций и применяемые материалы.
Для деревянных клееных конструкций мостов применяют синтетические клеи, стойкие против атмосферных влияний. Чаще из фенолформальдегидной смолы и специального отвердителя. Применяются и другие клеи, основанные на эпоксидной, полиамидной и других смолах. При твердении клеевые соединения конструкции подвергают обжатию. Твердение клея происходит тем быстрее, чем выше температура.
Для клееных конструкций применяют пиленый лес с влажностью не более 15 % и толщиной не более 4-5 см.
Поверхности, подлежащие склеиванию, должны быть тщательно остроганы.
Составленные из ряда склеенных между собой элементов многослойные клееные стержни и балки получаются более прочными, чем целый брус тех же размеров.
В клееных конструкциях применяют также фанеру, изготовленную из тонких слоев березовой древесины (шпона), соединенных водостойким клеем. Такую фанеру называют бакелизированной; она отличается большой прочностью.
При склеивании пакетов досок надо располагать их так, чтобы годичные слои древесины были направлены выпуклостью в одну сторону (рис.2.12, a).
Чередующееся расположение годичных слоев способствует появлению разрывающих усилий в клеевых швах (рис.2.12, б) и поэтому не рекомендуется.
Доски и бруски в клееных конструкциях стыкуют соединением их «на ус» или «зубчатым стыком». Наиболее надежен «зубчатый стык» (рис.2.12, е). Для облегчения обработки зубцы можно устраивать и поперек пластин доски (рис.2.12, д). Стык «на ус» проще по конструкции; при этом концы соединяемых элементов обрабатывают с наклоном 1/10-1/12 (рис.2.12, ж). В одном сечении балки нельзя стыковать более 25% общего числа досок, образующих клееный элемент, а в наиболее напряженных его зонах - не более одной доски. Расстояние по длине элемента между стыками смежных досок должно быть не менее 20 толщин более толстой из всех стыкуемых досок (рис.2.12,и).
Рис. 2.12. Соединения клееных элементов.
В широких элементах стыки кромок досок в поперечном направлении проклеивают и располагают так, чтобы в смежных слоях они заходили друг за друга не менее чем на 4 см (рис.2.12, з).
Бакелизированную фанеру стыкуют тоже «на ус» или «зубчатым стыком».
