Устройство гранаты РГД-5

Ручная осколочная граната РГД-5 состоит из корпуса с трубкой для запала, разрывного заряда и запала.

Корпус гранаты служит для помещения разрывного заряда, трубки для запала, а так же для образования осколков при взрыве гранаты. Он состоит из двух частей - верхней и нижней. Верхняя часть корпуса состоит из внешней оболочки, называемой колпаком, и вкладыша колпака. К верхней части при помощи манжеты присоединяется трубка для запала. Трубка служит для присоединения запала к гранате и для герметизации разрывного заряда в корпусе. Для предохранения трубки от загрязнения в нее ввинчивается пластмассовая пробка. При подготовке гранаты к метанию вместо пробки в трубку ввинчивается запал.

Нижняя часть корпуса состоит из внешней оболочки, называемой поддоном, и вкладыша поддона. Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки.

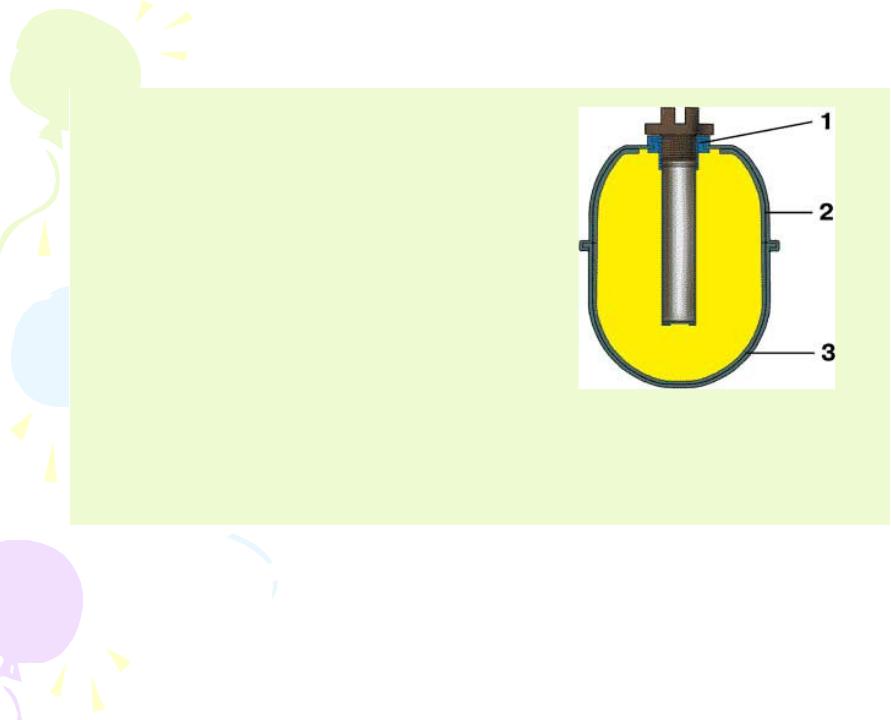

манжетой 2 - колпак с вкладышем

3 - поддон с вкладышем

Запал гранаты УЗРГМ (унифицированный запал ручной гранаты модернизированный) предназначен для взрыва разрывного заряда. Он состоит из ударного механизма и собственного запала.

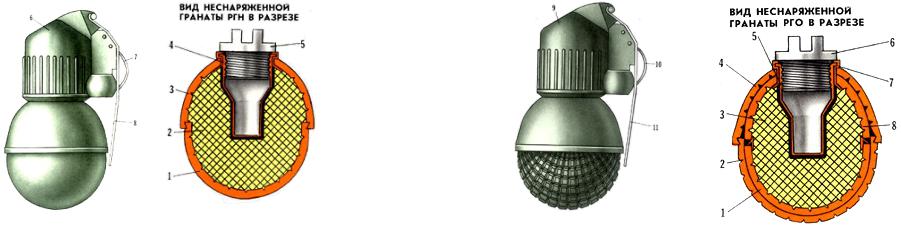

Ручные осколочные гранаты РГН и РГО

	1 - нижняя полусфера; 2 - взрывчатая	1 - нижняя внутренняя полусфера; 2 - нижняя
	смесь; 3 - верхняя полусфера; 4 -
		наружная полусфера; 3 - взрывчатая смесь; 4 -
	стакан; 5 - пробка; 6 - ударно-
		верхняя наружная полусфера; 5 - стакан; 6 - пробка;
	дистанционный запал; 7 - кольцо; 8 -
		7 - манжета; 8 - верхняя внутренняя полусфера; 9 -
	рычаг.
		ударно-дистанционный запал; 10 - кольцо; 11 -
		рычаг.

Граната РГН при взрыве образует 220-300 осколков средним весом 0,42 г с начальной скоростью разлета 700 м/с, приведенная площадь разлета осколков — 95-96 кв.м. РГО дает 670-700 осколков весом 0,46 г и скоростью до 1200 м/с. На образование убойных осколков идет 73 % массы корпуса гранаты. Энергия осколков РГО втрое превосходит осколки РГН, приведенная площадь разлета — 213-286 кв.м. «Контролируемая осколочность» РГО обеспечивает большую плотность поля поражения, чем при небольшом количестве тяжелых осколков (как у Ф-1 или Мильса), и в то же время большую безопасность для метающего и его подразделения за счет быстрой потери осколками убойной энергии.

!!!!

2 вопрос. Назначение, устройство и боевые свойства реактивных противотанковых гранат

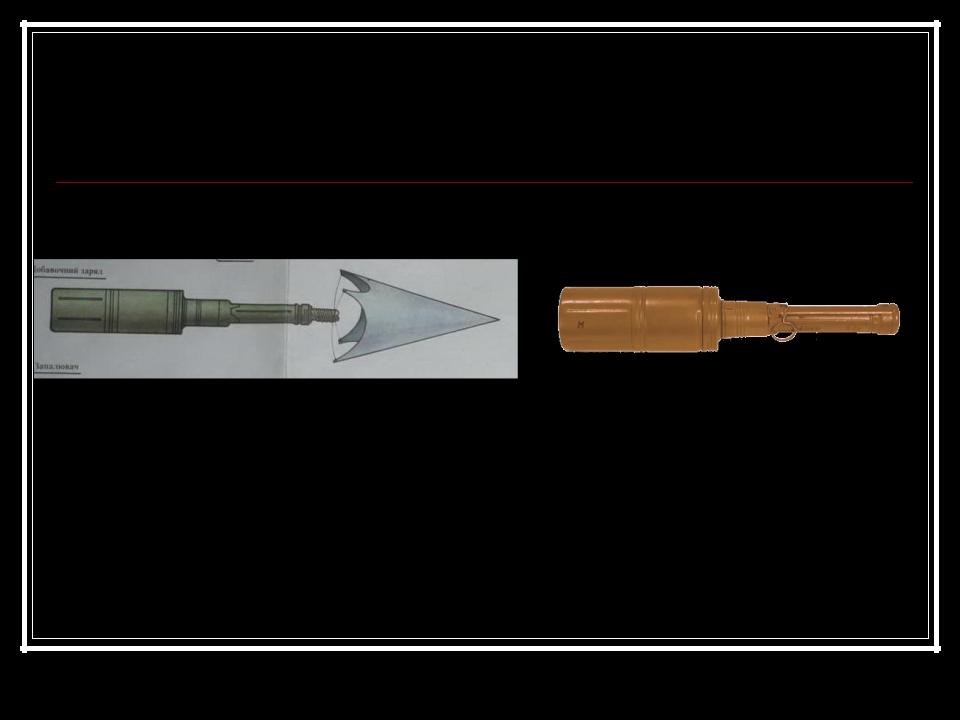

Отечественные кумулятивные гранаты представлены одним образцом РКГ-3. Вес гранаты – 1070 г., радиус убойного действия осколков – 75 метров, средняя дальность метания – 15-20 метров. Недостатками гранаты являются малая дальность и невысокая точность броска.

В настоящее время на вооружении армии Республики Беларусь и армий некоторых стран СНГ сохраняются модификации РКГ-3, отличающиеся бронепробиваемостью: РКГ-ЗЕ — 170 мм, РКГ-ЗЕМ — 220 мм, однако надежным средством борьбы с современными танками они не являются, для этой цели на вооружении имеются реактивные противотанковые гранаты (реактивные противотанковые гранатометы разового действия) РПГ-18, РПГ-22, РПГ-26 и РПГ- 27. Гранаты РКГ-3 могут применяться (и применялись в ходе боевых действий в Чечне) для разрушения особо прочных сооружений, поражения укрепленных огневых точек, для борьбы с легкой бронетехникой и уничтожения транспортных средств.

Реактивные

противотанковые гранаты предназначены:

Для борьбы с танками, самоходно- артиллерийскими установками и другими бронированными средствами противника.

Граната может быть использована для подавления живой силы противника, находящейся в легких укрытиях, а также в сооружениях городского типа.

Граната состоит на вооружении в МСО, боекомплект – 2 ед. и является индивидуальным оружием одноразового применения.

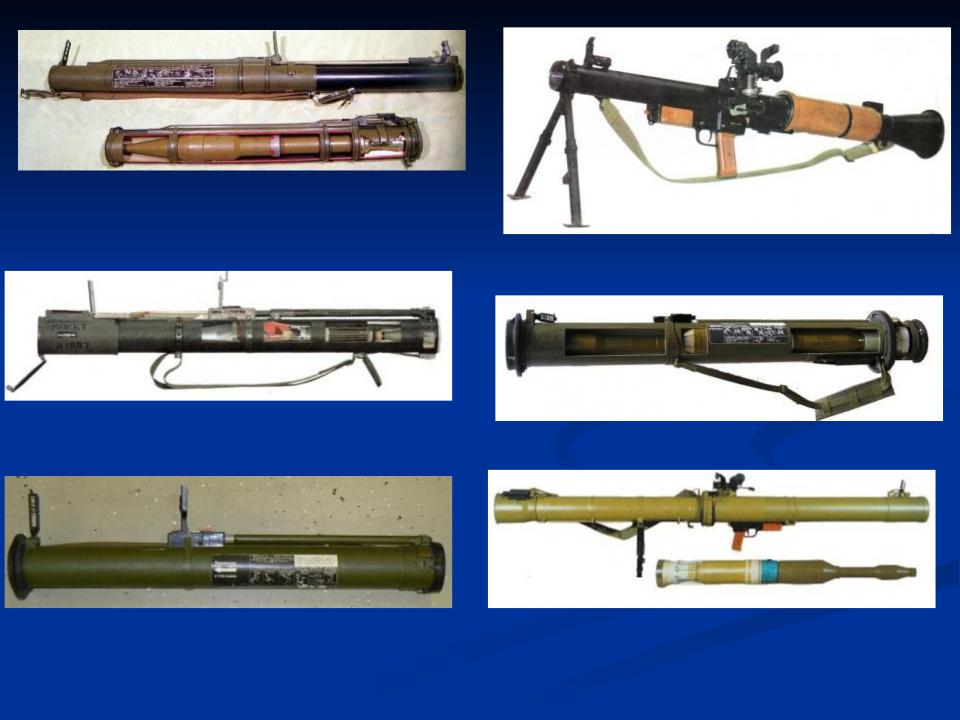

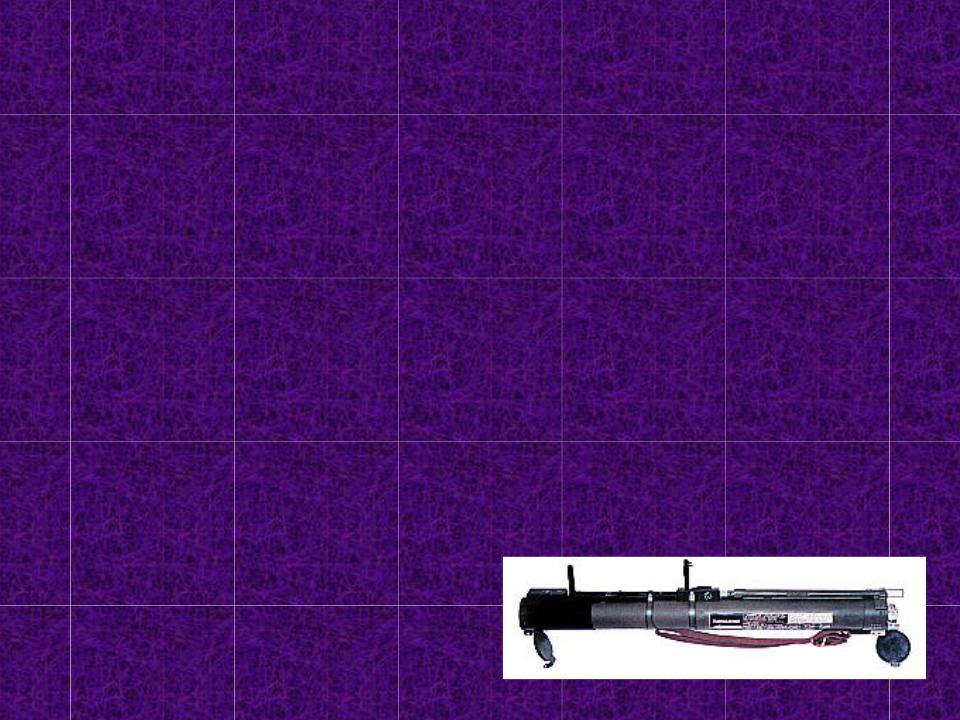

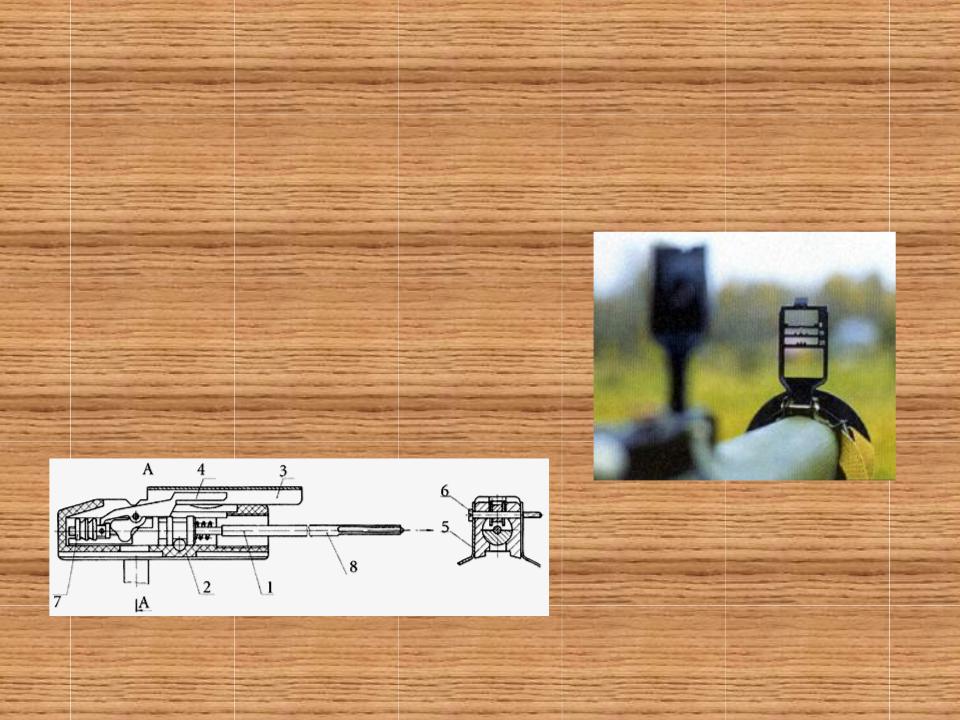

Реактивная противотанковая граната РПГ-18, («Муха», 1972 г.). сверху в боевом положении,

снизу - разрезной макет в походном положении. Реактивный противотанковый гранатомет РПГ-16 (в конце 60-х годов, СССР. Калибр 58мм )

Реактивная противотанковая граната РПГ-22,	Реактивная противотанковая граната РПГ-27,
(«Нетто», 1980 г.)разрезной макет	(«Таволга», 1989 г. Калибр 105/64 мм )

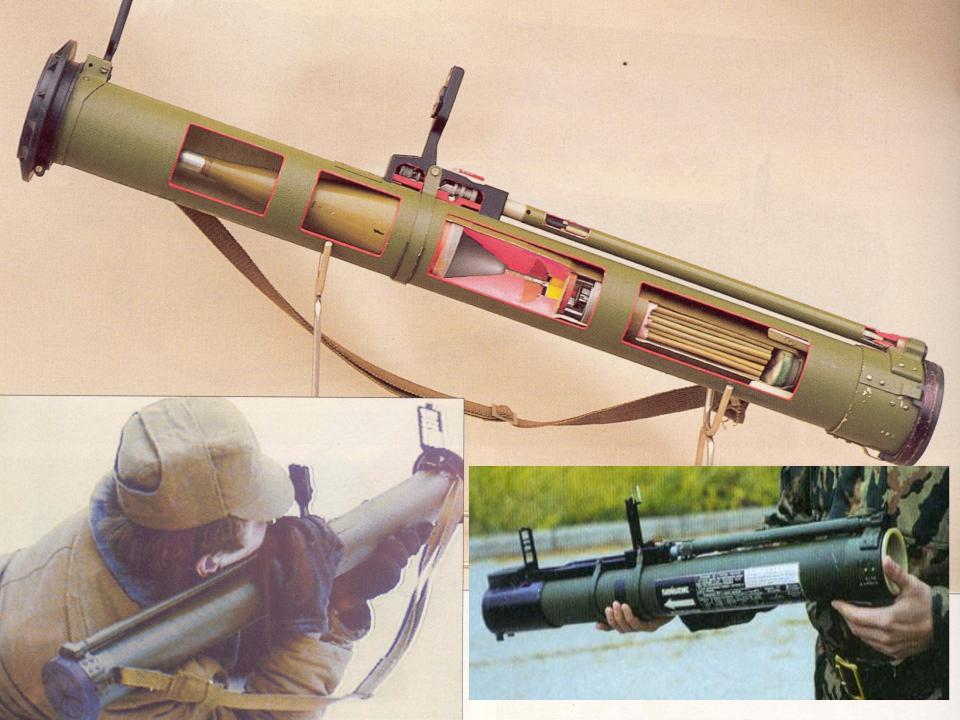

	Реактивная противотанковая граната РПГ-26	Гранатомет РПГ-29 в боеготовом положении
		(1989 г., Тандемная БЧ, калибр 105 мм. Вес-21.1
	(«Аглень» 1985 г.)в боевом положении.
		кг.)
