Тема №2. Ручные осколочные и реактивные противотанковые гранаты
Учебные вопросы:
1.Назначение и боевые свойства ручных осколочных гранат.
2.Назначение, устройство и боевые свойства реактивных противотанковых гранат.
3.Порядок подготовки гранат к метанию (стрельбе). Осмотр и проверка исправности гранат. Требования безопасности при метании (стрельбе).
ЛИТЕРАТУРА :
1.Наставление по стрелковому делу. Ручные гранаты. М. ВИ. 1987 г. стр. 3-12, 15- 16, 28-31, 51-66.
2.Руководство по реактивной противотанковой гранате РПГ-22. М. ВИ. 1985 г. стр. 3-38.
3.Огневая подготовка мотострелковых подразделений. М. ВИ. 1988 г. стр. 19-21.
4.ЭУМК по Огневой подготовке для ВУС-106182 т.2.
1 Вопрос. Назначение и боевые свойства ручных осколочных гранат.
Гранаата (исп. Granada — гранат) — взрывчатый боеприпас, предназначенный для поражения живой силы и техники противника с помощью ручного метания.
По назначению гранаты делятся на:
основного назначения (предназначенные для непосредственного поражения противника):
противотанковые (фугасные, кумулятивные)
противопехотные (осколочные, осколочно- фугасные, фугасные)
зажигательные
специального назначения:
дымовые
осветительные
сигнальные
светозвуковые
газовые
и другие
учебные (имеют форму и вес боевой гранаты)
По способу метания гранаты делятся на:
ручные — метаются рукой
винтовочные, пистолетные, подствольных гранатометов — выстреливаются из специальных средств
винтовочно-ручные — выстреливаются или метаются рукой
По принципу детонации.:
Динамическая (детонация при ударе в цель)
и с задержкой (детонация взрывателем с заданной задержкой).
Создание гранат
Прообразом ручных гранат были глиняные сосуды с известью или зажигательной смесью, которые использовались с IX века. Первые гранаты делали преимущественно также из глины.
В 1405 году Конрад Кайзер фон Айхштадт впервые предложил использовать для гранат чугунный корпус, а в центре порохового заряда создавать полость, которая ускоряла сгорание смеси и увеличивала вероятность дробления корпуса на осколки.
Первые солдаты, предназначенные для метания гранат, появились во Франции во время Тридцатилетней войны 1618 — 1648 годов (название «гренадеры» происходит от французского слова «гренад»— граната)

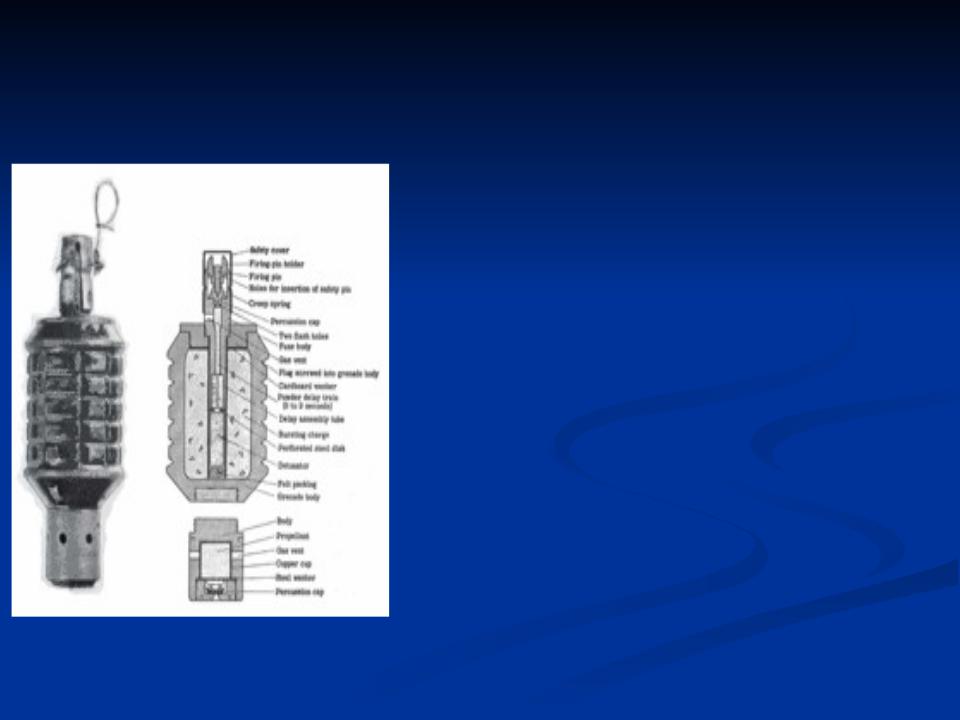

Осколочная ручная граната времён Первой мировой войны
В вооруженных силах ряда зарубежных государства части, называемые гренадерскими, сохранились до наших дней. Так в Великобритании имеется полк гренадер. В армии Германии панцер- гренадерами называют мотопехоту.
Французская граната F-1
История не донесла до нас фамилию конструктора гранаты Ф-1. Разработанная еще до Первой мировой войны, она до сих пор оказалась самой дешевой в производстве и самой страшной в боевом применении. В России, Германии и Польше ее называли «лимонкой», во Франции и в Англии — «ананасовкой», в Балканских странах
— «черепахой».

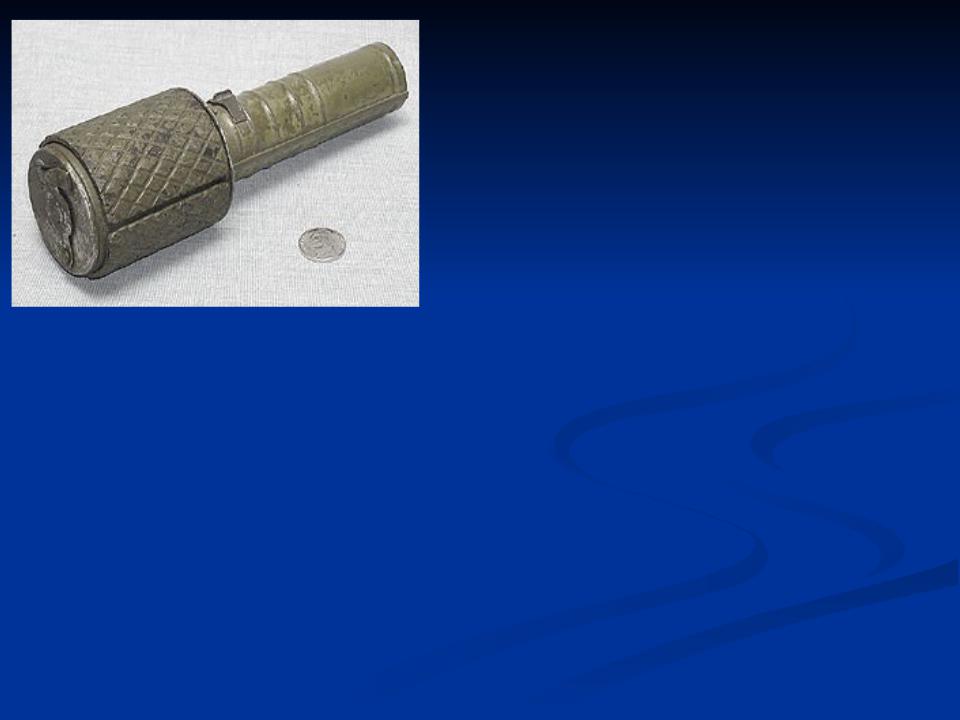

Ручная
осколочная граната РГД-33
Ручная осколочная наступательно- оборонительная граната РГД-33 разработана в 1933 году конструктором Дьяконовым на основе наступательной гранаты образца 1914/30 годов («бутылочной бомбы»).

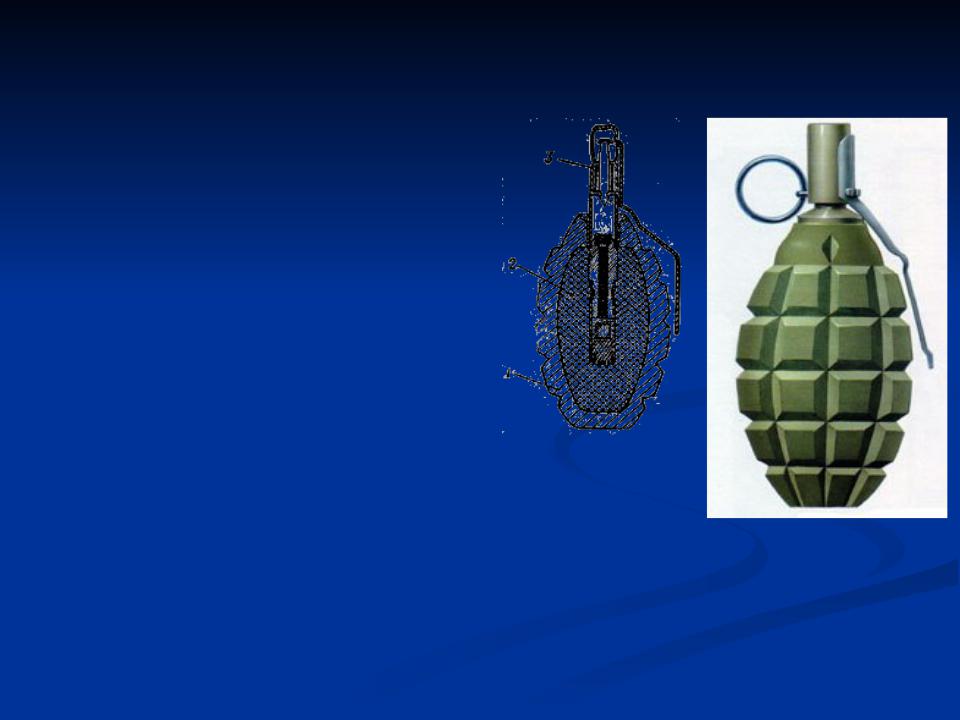

Граната Ф-1
Была разработана на основе французской гранаты Ф-1, модели 1915 года и английской гранаты системы Лемона. Отсюда обозначение Ф-1 и прозвище «Лимонка». На вооружение в Красной Армии она была принята с дистанционным взрывателем (запалом) Ковешникова. В 1941 году вместо запала
Ковешникова был принят более простой в изготовлении и обращении запал УЗРГМ системы Вицени.
Советская ручная граната Ф-1 относится к противопехотным осколочным ручным гранатам дистанционного действия оборонительного типа. Это означает, что она предназначена для поражения личного состава противника осколками корпуса при своем взрыве.

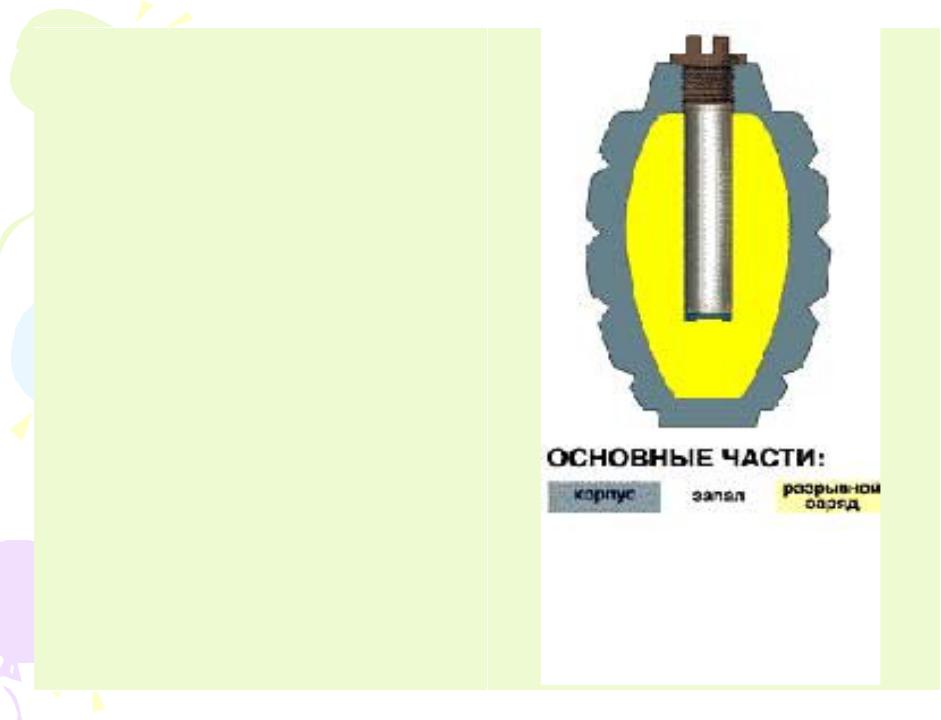

Устройство Ф-1: 1 - корпус; 2 - разрывной заряд; 3 - запал
Ручная
наступательная граната РГ-42
Осколочная граната РГ-42 была разработана в 1942 г. С.Г.Коршуновым как простая в производстве, небольшая по габаритам и удобная в применении наступательная граната. Металлическая лента насечена на квадратики и свернута у внутренней поверхности корпуса в 3-4 слоя. При взрыве она образует легкие осколки и способствует дроблению корпуса. По оси корпуса находится трубка для запала, закрываемая при хранении металлической крышкой или пластмассовой пробкой.
Характеристики:
Масса гранаты, г |
420 |
Дальность броска, м |
30-40 |
Время замедления, с |
3,5-4,5 |
Радиус убойного действия осколков, м |
25 |

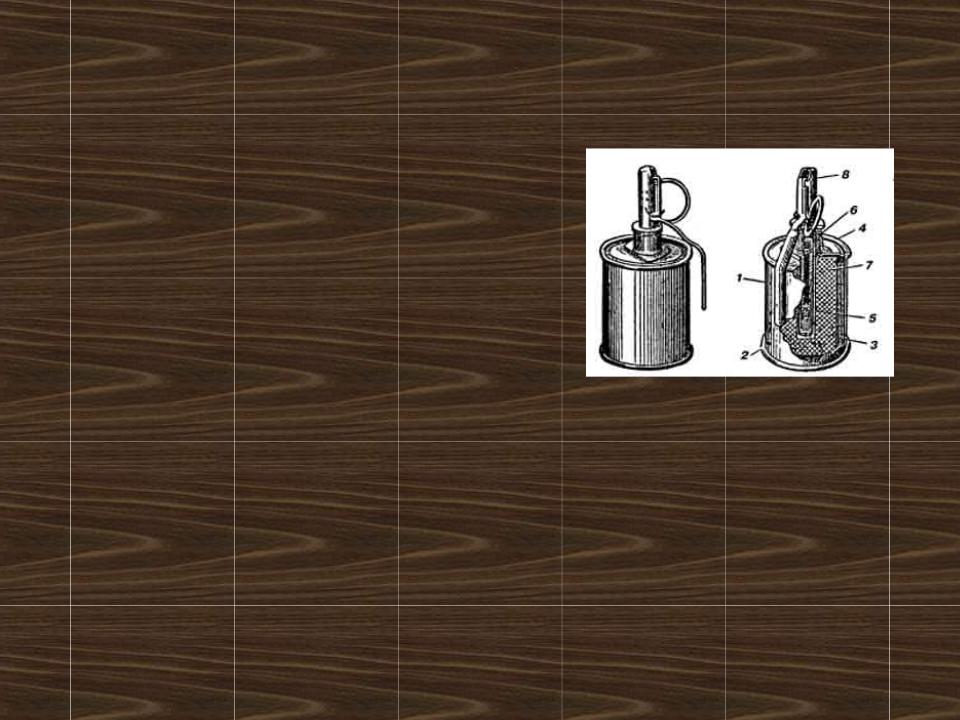

1 — корпус гранаты, 2 — дно корпуса, 3 — металлическая лента,
4 — крышка корпуса, 5 — центральная трубка, 6 — фланец,
7 — разрывной заряд, 8 — запал УЗРГМ

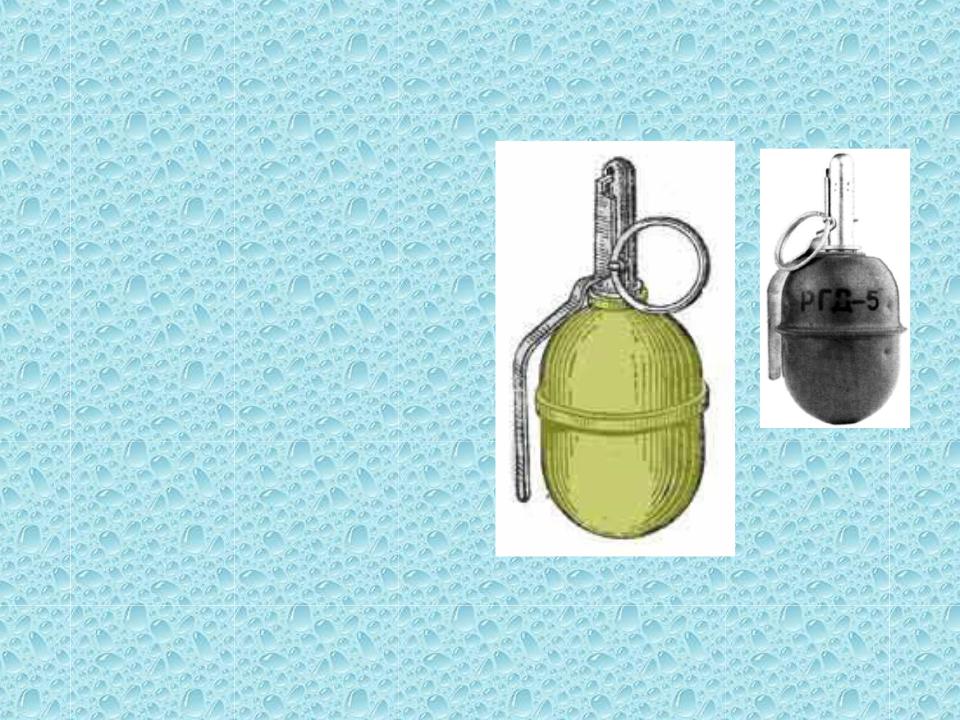

Граната РГД-5
•Ручная граната РГД-5 относится к противопехотным осколочным ручным гранатам дистанционного действия наступательного типа.
•Предназначена для поражения личного состава противника осколками корпуса при своем взрыве. Осколки гранаты имеют небольшую массу и летят на дальность меньшую, чем возможная дальность броска.
•Внешне граната имеет овальный корпус из тонкой стали. Обтекаемый корпус собран из верхней и нижней частей, каждая из которых включает внешнюю оболочку и вкладыш. Отверстие для запала при хранении закрывается пластмассовой пробкой. Общий все гранаты с запалом 310 гр. Заряд ВВ - тротил массой 60 грамм.

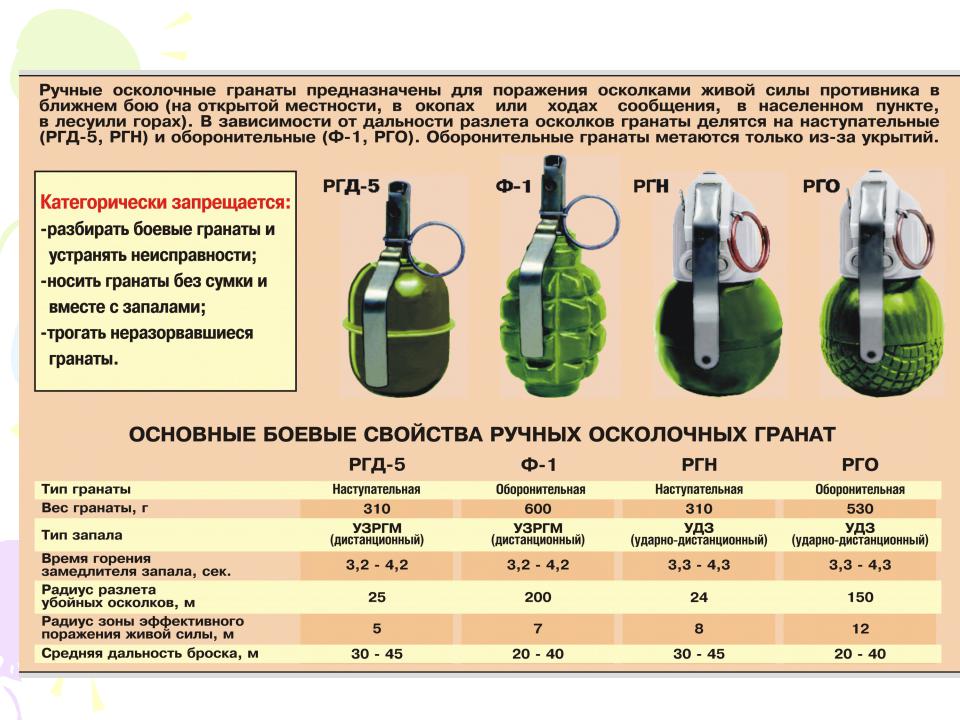

Назначение и боевые свойства ручных осколочных
гранат
Ручная осколочная граната Ф-1 состоит из корпуса, разрывного заряда и запала.
Корпус гранаты служит для помещения разрывного заряда и запала, а также для образования осколков при взрыве гранаты. Корпус гранаты чугунный, с продольными и поперечными бороздами. В верхней части корпуса имеется нарезное отверстие для ввинчивания запала.
При хранении, транспортировке и переноске гранаты в это отверстие ввернута, пластмассовая пробка.
Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки.
