Особое внимание следует уделить требованиям к топографическим съемкам. Общее

представление о требованиях к современным топографическим съемкам можно получить здесь, но на каждом предприятии – свои отличия. С ними так же необходимо разобраться до начала работ.

6.Тахеометрический ход

Для выполнения тахеометрической съемки совсем не обязательно знать координаты точки стояния и точки ориентирования (или направление на точку ориентирования). Без этих исходных данных производить съемку можно, но мы получим неизвестно куда ориентированный план в своей условной системе координат.

Для выполнения некоторых задач такие планы вполне пригодны. Но в большинстве случаев приходится выпускать планы в определенной заказчиком системе координат. Получить такие планы можно камерально, после проведения съемки. Оставим пока эту работу для камерального отдела. Наша полевая задача будет заключаться в добывании необходимого материала для определения координат точек планово-высотного обоснования (ПВО). Опять цель нашей работы получение результатов измерений для последующей камеральной обработки.

Рассмотрим один из самых простых и популярных способов определения координат точек ПВО – тахеометрический ход. Для стороннего наблюдателя проложение тахеометрический хода выглядит так: исполнитель устанавливает прибор над точкой, производит измерения на заднюю точку, затем на переднюю. Затем переходит на переднюю и все повторяется. Точки могут быть забиты заранее, либо их забивают в процессе проложения теодолитного хода. Вот и все. Измерения такие же, как и при тахеометрической съемке, только отражатель устанавливают не на землю, а точно над центром точки, измерения делают более аккуратнее и желательно сразу после установки прибора.

Простой разомкнутый тахеометрический ход начинается от двух исходных пунктов и заканчивается на двух других исходных пунктах. Хорошо если все четыре пункта имеют координаты. По расстоянию между ними можно проконтролировать номера и координаты пунктов. Часто бывает, что номера затерты (можно поставить не на тот пункт), либо, если это какая-нибудь старая точка, то она может вообще быть сделана другой организацией. Если по расстоянию «вылетает» в пределах метров, то, скорее всего, с номерами все нормально. Здесь возможна ошибка в координатах исходных пунктов. Сделав избыточное измерение расстояния (и превышения) между двумя исходными пунктами можно обнаружить грубую ошибку в самом начале работ. Такие ошибки дорого обходятся любому геодезисту. Если на первом и последнем пунктах хода координаты неизвестны, то

на них должно быть известно дирекционное направление со второго и предпоследнего пунктов (с парных пунктов). В любом случае первый и последний пункт используется в качестве пункта ориентирования и прибор на него не устанавливают.

georesurs.net © 2009

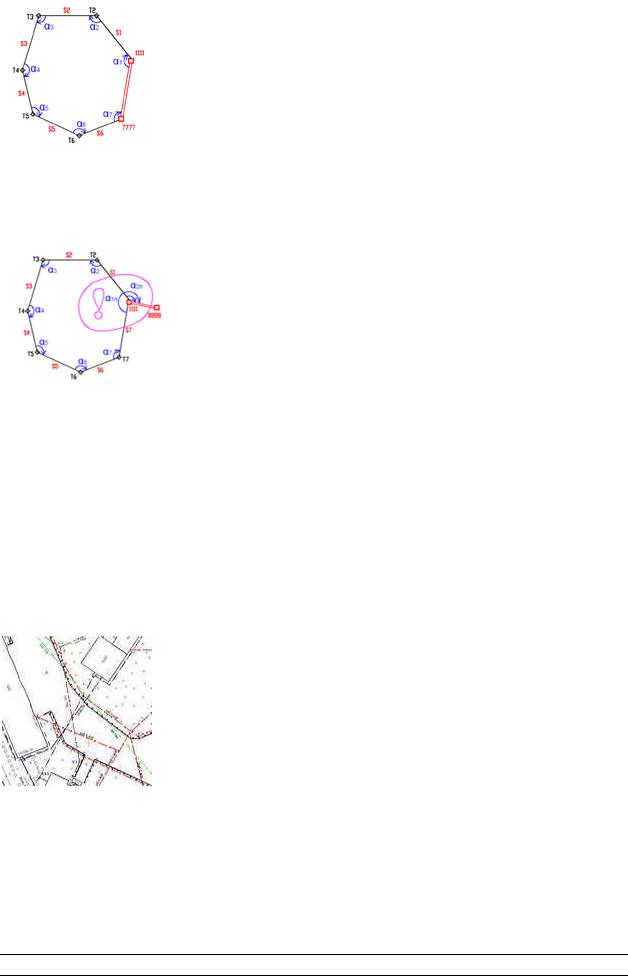

Простой замкнутый тахеометрический ход начинаете от двух исходных пунктов и ими же и заканчивается. Точность такого хода

можно посчитать вообще не зная исходных координат и направлений. Это называется свободное уравнивание. Если оно прошло успешно, то и сам ход сделан с допустимыми ошибками измерений. Возможность компенсации ошибок пока учитывать не будем. Более надежными считаются хода, у которых пара исходных

пунктов является стороной хода и оба пункта имеют известные координаты. Зная координаты только одного пункта и направление

на второй можно получить уравненные координаты второго, но такой вариант менее надежен и практикуется реже.

Вариант, когда замкнутый ход опирается на один исходный пункт, а второй служит только для ориентирования, встречается в учебниках и теоретически имеет место. В таких ходах ошибка

измерений в примычных углах практически бесконтрольна и может привести к серьезным последствиям. Поэтому многие организации давно запретили подобную конфигурацию хода.

Необходимо сделать так, чтобы ход не «болтался» вокруг одного исходного пункта, а проходил хотя бы еще через один, пусть и без пары, пункт с известными координатами.

Несмотря на простоту проложения тахеометрических ходов этот способ является основным при создании съемочного обоснования. Наличие таких избыточных измерений,

как измерение расстояний и превышений в прямом и обратном направлениях делает тахеометрический ход достаточно надежным. Возможные грубые ошибки в измерениях можно без труда обнаружить. Ход легко обрабатывается. Для большинства геодезических работ, связанных с проведением простой тахеометрической съемкой построение более сложных геодезических сетей не требуется.

7.Подземка

Самый удобный способ съемки подземной коммуникации – это сделать ее видимой. Например, проложена трасса канализации на глубине 2 метра. Ее можно откапать лопатой, пробежаться с отражателем и в нужных точках дать отметки верха трубы и земли. Представили!

Так вот, сила изыскателя заключается в том, что при съемке подземных коммуникаций большая часть работы происходит в голове! В голове невидимое становиться видимым!

Одним из помощников в этом процессе является знание технологий прокладки коммуникаций. В случае с самотечной канализации на первое время достаточно знать, что колодцы на ней ставятся на углах и в местах перемены уклона трубы. В дома канализация должна входить под прямым углом к стене здания.

georesurs.net © 2009

Все, теперь откапывать трубу ненужно и съемку можно представить совсем по-другому. Отыскиваем и снимаем все канализационные колодцы и соединяем их прямой линией.

Заводим трубу в здание под прямым углом

Для того, чтобы узнать глубины заложения труб, направление течения самотечной канализации (и вообще какой колодец с каким соединять), отметки дна и лотка, материала изготовления труб и самого колодца и т.д. производят детальное обследование колодцев. Открываем люк. В большинстве случаев без фонаря не обойтись. Зимой в колодец можно насыпать немного снега. Многие, даже закончившие ВУЗ геодезисты, пытаются подсвечивать колодцы зажигалками. Такой день для них может быть последним. Особенно если колодец газовый. Также нельзя спускаться в неизвестные колодцы. Можно отравиться газом. Про технику безопасности часто забывают, как и про поверки приборов, но последствия могут быть самыми серьезными. На производстве даже начинающие замерщики после обследования двух – трех колодцев практически готовы к самостоятельной работе. При этом они уже будут заниматься обследованиями в соответствии с требованиями своей организации и заказчика.

Теперь будем делать видимым трубопровод, на котором нет колодцев. Здесь нам могут помочь крановые узлы, сторожки и т.д. Но это все из области особенностей прокладки. Есть другой важнейший помощник изыскателя – техногенные нарушения при строительстве трубопроводов. Только что засыпанную трубу найти легко. Свежая траншея видна сразу. Это прорубленная в лесу просека, обваловка (навал грунта) над трубой и т. д. С годами вместо просеки появляется молодая поросль посреди высокоствольного леса, обваловка становится ниже и зарастает травой, но те признаки техногенный нарушений, на которые обычный человек не обратит внимание, опытный изыскатель заметит сразу.

Еще один из помощников - это уже существующие материалы по району изысканий: различные планы, исполнительные съемки, схемы, материалы согласований и т.д. Ими необходимо обзавестись в первую очередь. Но если таких материалов нет, выполнение съемки подземных коммуникаций никто отменять не будет.

После всестороннего изучения предмета своих изысканий можно браться за трассоискатель и определять местоположение коммуникации на местности с точностью, соответствующей СП 11-104-94 Часть II. Изучить СП 11-104-94 проблем нет. Пользоваться трассоискателем – тоже. Но чем лучше наблюдательность, чем глубже проведены предварительные работы, тем меньше времени и сил будет потрачено при работе с трассоискателем.

georesurs.net © 2009

8.Трасса

Пришло время открытий! Как можно использовать уже полученные

знания для производства одних из самых дорогостоящих работ в геодезии – инженерно-геодезичеких изысканий при строительстве магистральных трубопроводов?

В этой статье мы будем учиться генерировать технологию производства. И открытие будет заключаться в том, что необходимые базовые знания уже есть! Машина уже заведена! Осталось выбрать путь, чтобы доехать из точки А в точку В.

Посмотрим сначала, что от нас требуется:

-создание планово высотного обоснования, которое чаще всего создается положением тахеометрического хода вдоль трассы трубопровода;

-тахеометрическая съемка полосы вдоль трассы трубопровода;

-тахеометрическая съемка площадок переходов через ручьи, реки, дороги и т.д.;

-вынос в натуру и закрепление на местности непосредственно трассы трубопровода с разбивкой пикетажа;

-сдача трассы представителю заказчика.

Пока хватит!

Все работы, за исключением «вынос трассы в натуру», которую путают с полевым трассированием, уже известны. Сначала разберемся, в чем же разница межу этими двумя понятиями?

Полевое трассирование – работа более творческая. Здесь исполнитель знает, где примерно должен идти будущий трубопровод, но в зависимости от различных условий (рельеф, ручьи, болота, дороги и.т.) точное положение будущей трассы выбирает сам непосредственно в поле. У исполнителя есть некоторая доля свободы! Но и ошибки на этом этапе стоят очень дорого. И специалистов подобной квалификации найти не просто.

Существует другой вид трассирования - камеральное. Проектировщики, во главе с главным инженером проекта изучают имеющийся картматериал, на основании Снипов, Гостов, техусловий и много чего еще камерально на планах рисуют трассу трубопровода. Затем эта трасса привязывается к исходным пунктам, измеряются все необходимые углы и расстояния. В AUTOCAD это сделать не сложно. Задача полевиков состоит в том, чтобы по полученным данным перенести и закрепить трассу трубопровода на местности. Лес и кустарник по оси трассы выпиливается или вырубается. В двух словах это и есть вынос трассы в натуру. В отличии от трассирования, здесь творческая ниша в выборе местоположения трассы практически отсутствует.

Есть много способов для решения этой задачи, но для нашего случая лучше всего совместить трассу трубопровода с теодолитным ходом. Одновременно выносим трассу и прокладываем по ней теодолитный ход. При этом вершины углов трассы являются точками хода. При больших длинах сторон забиваем створные точки с горизонтальными углами 180 градусов.

georesurs.net © 2009

Вся технология работ сводится к выносу в натуру точек полярным способом. Встаем на исходный пункт, наводимся на задний исходный пункт, по известному углу и расстоянию выносим переднюю точку. Если трасса находится далеко от исходных пунктов таких точек может быть несколько. Рано или поздно мы все равно выйдем на какой-нибудь угол нашей трассы. В лучшем случае, если мы сразу от исходных пунктов выйдем на начало трассы, но все зависит от исходных данных, которые мы получили в техническом задании.

Вот такая простая схема. Стоишь на вершине угла ВУ-5, наводишься на ВУ-4, выносишь ВУ-6 по известному углу и расстоянию. Когда ВУ-6 надежно забит в нужное место делаем измерения для теодолитного хода с записью в тахеометр. Не забывайте про створные точки, если расстояние между углами трасы большое. Как хорошо не стараться при выносе следующей точки секунды и миллиметры все равно вылетят, поэтому последнее измерение на точке делается как есть, для оценки точности тахеометрического хода и для оценки точности выполненных работ. После этого можно произвести измерения на столбы закрепления трассы, разбить пикетаж и сделать тахеометрическую съемку.

Понятно, что точность выноса каждого последующего угла будет уменьшаться, а ошибка накапливаться. Поэтому, если трасса длинная и на пути есть другие привязки к исходным пунктам, то к этим пунктам лучше не привязываться, а отвязываться от них по известным углам и расстояниям. Не тянуть ошибку дальше!

Итог! Используя уже имеющиеся элементарные базовые геодезические знания, логику мышления и техническое задание (в котором написано, что от нас требуется) мы разбили нашу задачу на вполне определенную последовательность простых геодезических работ. Рассмотренная технология – наиболее практикуемая при выносе трассы трубопровода в натуру на незастроенной территории. Но есть и другие!

В следующей статье мы смоделируем новую последовательность геодезических работ на основе уже имеющихся знаний. Другими будут только внешние условия. Не все ведь работают в лесу, на болотах и в степях!

И запомните самую главную фишку! То, что Вы зазубрили– это слабый фундамент! Но если Вы пришли к результату логически, если Вы этот результат сгенерировали сами, вывели его или пришли к нему с чьей-то помощью, но вполне осознавая, что вы будете делать и зачем это нужно, то Вам уже ничего не страшно! Следующая статья будет посвящена закреплению уверенности в себе! Те же знания, те же работы, только другие

условия

georesurs.net © 2009

9.Итоги

Пора подводить итоги.

Уже достаточно написано для выполнения элементарных, но в то же время распространенных и востребованных геодезических работ. Осталось убедиться, что это действительно так!

Вам придется смоделировать и представить в своем воображении последовательность геодезических работ при производстве все того же пресловутого выноса трассы в натуру. Все это мы уже разбирали, только входные данные будут немного другие. Техническое задание, как и все, что написано в Школе Геодезиста взято из реальной жизни.

Начинаем с чистого листа.

Представьте извилистую лесную грунтовую дорогу шириной шесть метров со своими поворотами, обочинами, канавами, оврагами и т.д. Примерно на расстоянии 10 метров от края дороги необходимо вынести в натуру трассу водовода. У вас есть ранее

произведенная тахеометрическая съемка полосы вдоль этой дороги и уже готовый проект трассы водовода. Все это есть в AUTOCADе в реальных координатах в масштабе 1:1000. Еще есть по два исходных пункта в начале и в конце трассы водовода.

Все, что делать дальше вы уже знаете. Рисуем в AUTOCAD теодолитный ход, который начинается от одной пары исходных пунктов, проходит по всей трасе водовода и заканчивается на другой паре исходных пунктов. Выписываем расстояния и углы поворота нашего теодолитного хода и с этими данными идем работать в поле. Ни чего нового!

А теперь представьте, что вам удалось договориться с заказчиком о том, что выпиливать ось трассы и делать разбивку пикетажа не нужно! Достаточно сделать вынос углов поворота трассы, закрепить их и подписать на них пикетажное значение. Такое тоже бывает.

Совсем другое дело! Естественно мы погоним свой тахеометрический ход по краю дороги. Зачем пилить лишнюю просеку? Причем углы поворота тахеометрического хода

будут совпадать с поворотами дороги и находиться вблизи углов поворота трасы водовода. Ни каких исходных углов и расстояний для работы в поле, в этом случае, нам пока не надо.

После проложения тахеометрического хода необходимо вычислить координаты точек этого хода. В этом поможет камеральная группа. Она же вам предоставит все

необходимые данные для выноса углов поворота трассы водовода с точек вашего тахеометрического хода.

Имея необходимые данные, отправляемся в поле второй раз. Встаем на точку своего теодолитного хода, наводимся на другую и по камерально измеренным углу и расстоянию выносим угол поворота водовода. Уже хорошо известный полярный способ. Остается закрепить угол поворота трассы, подписать на нем проектное пикетажное значение и сделать измерения на столбы закрепления.

georesurs.net © 2009

Вот так, владея элементарным набором геодезических приемов, можно менять

технологию производства работ и делать ее более эффективной для каждого конкретного случая. До встречи в комментариях!
