2.5 Построение кольца в корпусе

Нажимаем кнопку «Создать» на панели инструментов «Стандартная». Выбираем режим «Деталь». После этого появляется окно новой детали. Нажимаем кнопку «Вытянутая бобышка» на панели инструментов «Инструменты». Выбираем верхнюю плоскость. Строим эскиз, показанный на рисунке 2.5.1, размеры которого задаются с помощью «Автоматического нанесения размеров» на панели инструментов «Эскиз»

Рисунок 2.5.1 – Эскиз кольца

Выходим из эскиза, вытягиваем кольцо на 25мм. Результат вытягивания на рисунке 2.5.2.

Рисунок 2.5.2 – Кольцо

2.6 Построение верха корпуса

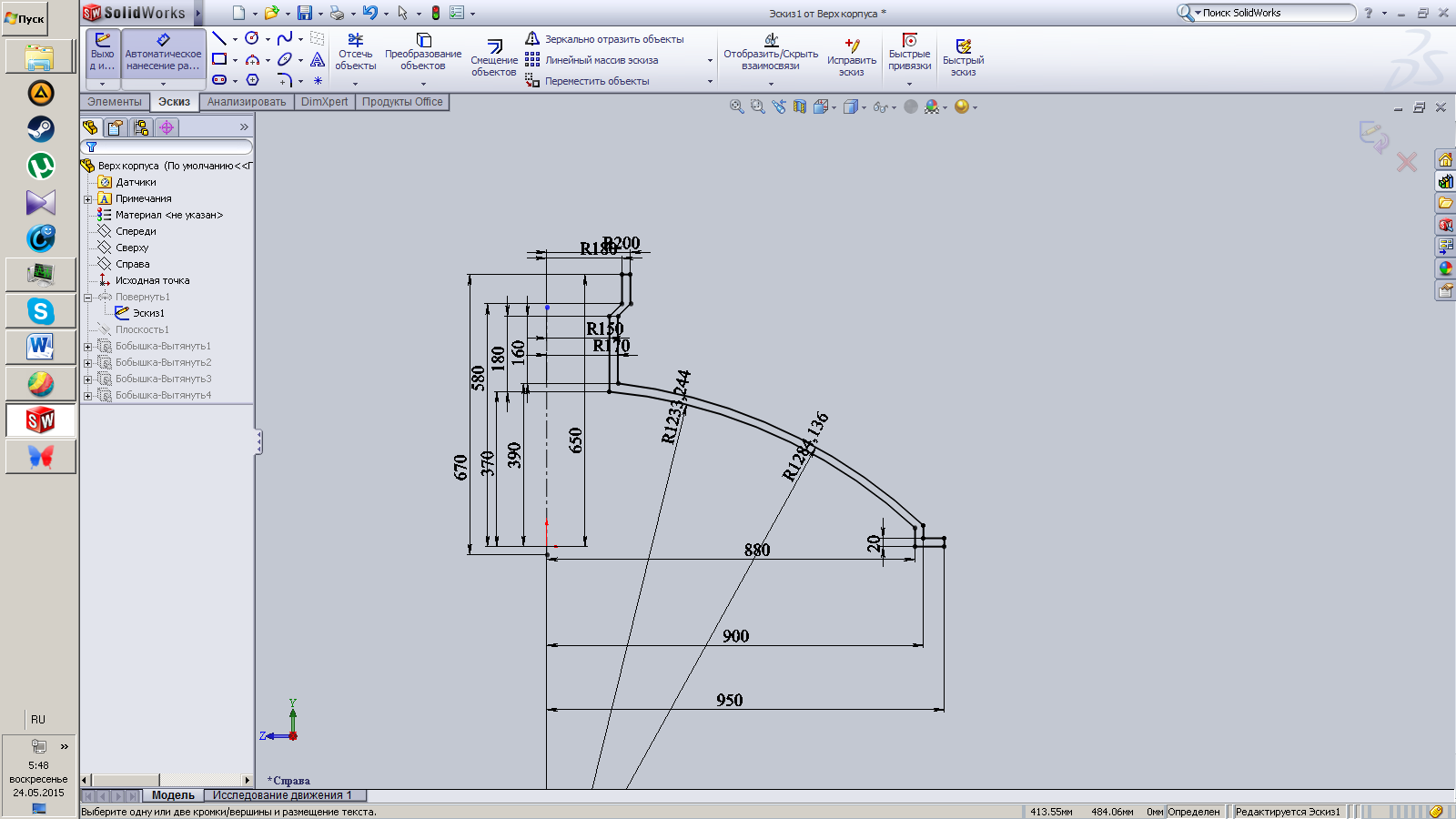

Нажимаем кнопку «Создать» на панели инструментов «Стандартная». Выбираем режим «Деталь». После этого появляется окно новой детали. Нажимаем кнопку «Повёрнутая бобышка» на панели инструментов «Инструменты». Выбираем верхнюю плоскость. Строим эскиз, показанный на рисунке 2.6.1, размеры которого задаются с помощью «Автоматического нанесения размеров» на панели инструментов «Эскиз».

Рисунок 2.6.1 – Эскиз верха корпуса

Выходим из эскиза, поворачиваем его. С помощью справочной геометрии добавляем плоскость, с помощью которой построим фланец.

Рисунок 2.6.2 – Добавление плоскости

На добавленной плоскости создаём эскиз, используя элемент «Окружность» и вытягиваем его до поверхности. Поверхностью служит внешняя часть заготовки, полученной чуть ранее. Диаметр окружности – 30мм.

Рисунок 2.6.3 – Эскиз фланца

На верхней грани заготовки фланца создаём новый эскиз, окружность диаметром 100мм и высотой 30мм. По такому же принципу достраиваем фланец, окружность 200мм и высота 10мм, и снова окружность диаметром 100мм и высотой 20мм. После чего на самой верхней грани фланца создаём эскиз для выреза, диаметр 30мм, глубина вырезания – до поверхности. Поверхностью служит внутренняя грань изначальной заготовки этого пункта. Результат этих операций показан на рисунке 2.6.4.

Рисунок 2.6.4 – Достроеный фланец

На крышке создаём эскиз для вырезов под болты, которыми крышка соединится с центром корпуса.

Рисунок 2.6.5 – Эскиз вырезов под болты

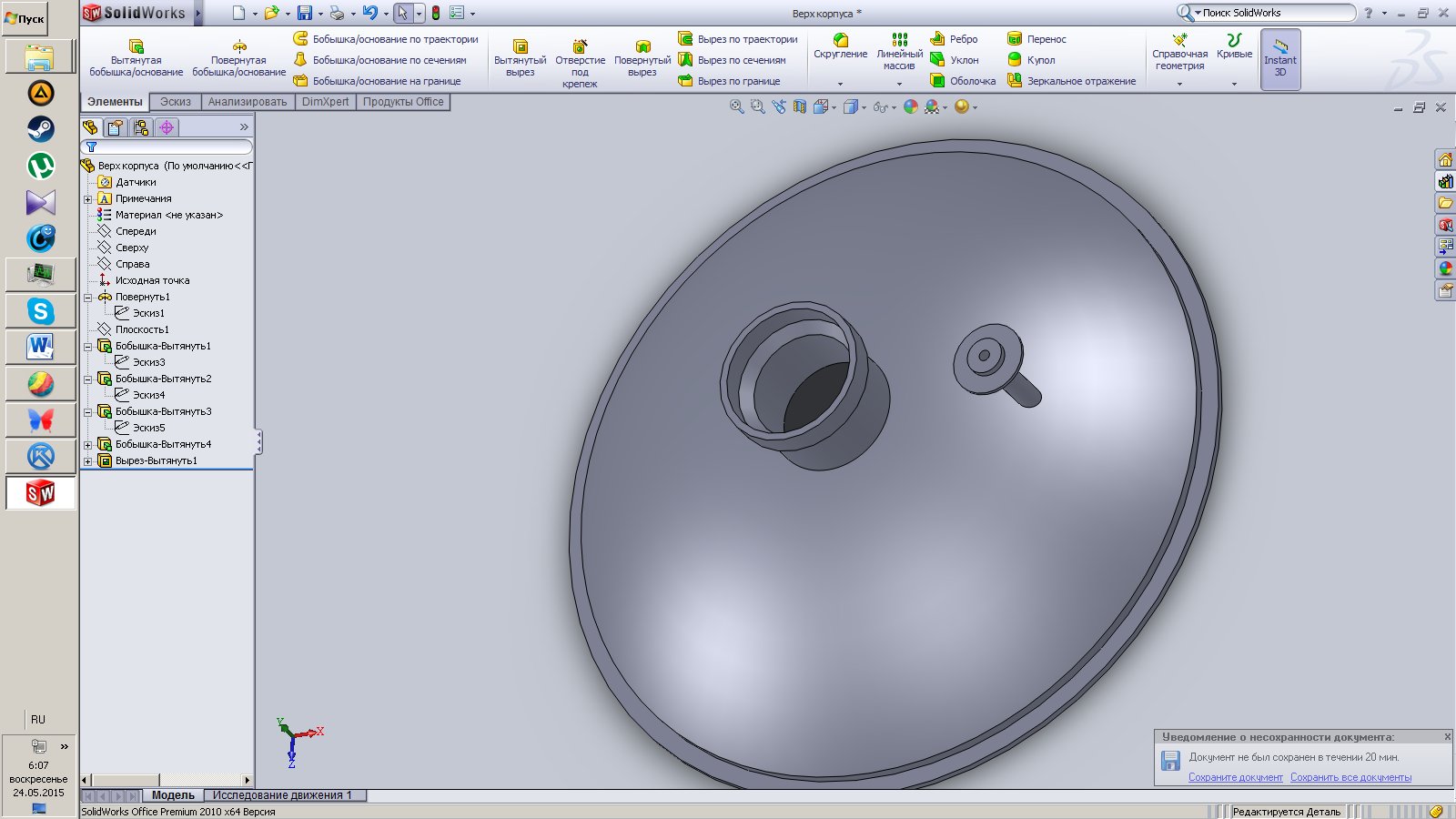

Глубина выреза – 20мм. Готовый верх корпуса показан на рисунке 2.6.6.

Рисунок 2.6.6 – Верх корпуса

2.7 Построение низа корпуса

Нажимаем кнопку «Создать» на панели инструментов «Стандартная». Выбираем режим «Деталь». После этого появляется окно новой детали. Нажимаем кнопку «Повёрнутая бобышка» на панели инструментов «Инструменты». Выбираем верхнюю плоскость. Строим эскиз, показанный на рисунке 2.7.1, размеры которого задаются с помощью «Автоматического нанесения размеров» на панели инструментов «Эскиз».

Рисунок 2.7.1 – Эскиз низа корпуса

Выходим из эскиза, поворачиваем его. На образовавшейся поверхности создаём эскизы для вырезов под болты.

Рисунок 2.7.2 – Эскизы вырезов под болты

Выходим из эскиза. Глубина выреза – 20мм.

Рисунок 2.7.3 – Готовый низ корпуса

2.8 Построение центра корпуса

Нажимаем кнопку «Создать» на панели инструментов «Стандартная». Выбираем режим «Деталь». После этого появляется окно новой детали. Нажимаем кнопку «Повёрнутая бобышка» на панели инструментов «Инструменты». Выбираем верхнюю плоскость. Строим эскиз, показанный на рисунке 2.8.1, размеры которого задаются с помощью «Автоматического нанесения размеров» на панели инструментов «Эскиз».

Рисунок 2.8.1 – Эскиз корпуса, часть 1

Рисунок 2.8.2 – Эскиз корпуса, часть 2

Выходим из эскиза, вращаем эскиз. Начинаем строить фланцы. Для начала к теплоносителю. Для этого добавляем вспомогательную плоскость. На расстоянии от плоскости «Справа», расстояние – 1200мм.

Рисунок 2.8.3 – Добавление плоскости

На добавленной плоскости создаём эскиз фланцев теплоносителя. На рисунке 2.8.4 показаны размеры.

Рисунок 2.8.4 – Эскиз фланцев теплоносителя

Вытягиваем эскиз до поверхности, поверхность – внешняя поверхность теплоносителя.

Рисунок 2.8.5 – Фланцы теплоносителя

Создаём сливной патрубок, выходящий из нижней части корпуса. Его построение основано на двух эскизах. Данный принцип описан в пункте 2.1, на рисунке 2.1.5. Размеры – диаметры 30мм и 50мм, длина вытягивания – 405мм.

Рисунок 2.8.6 – Сливной патрубок

Создаём фланцы в нижней части корпуса. По принципу, описанному выше(2.8.3-2.8.5). Добавляем плоскости, на расстоянии от плоскости «Справа» 600мм. На добавленных плоскостях построены эскизы, окружности диаметрами 400мм и 350мм, на расстоянии 1000мм от низа и диаметрами 400мм и 300мм на расстоянии 1300мм от низа детали. Оба эскиза вытягивались до поверхности заготовки.

Рисунок 2.8.7 – Добавленные фланцы

Сверху и снизу создаём крепёжные отверстия, 20мм в диаметре, сверху по окружности 1860мм диаметр, снизу 980мм диаметр.

Рисунок 2.8.8 – Готовый корпус
