52. Конструктивные решения отдельно стоящих сборных и монолитных фундаментов.

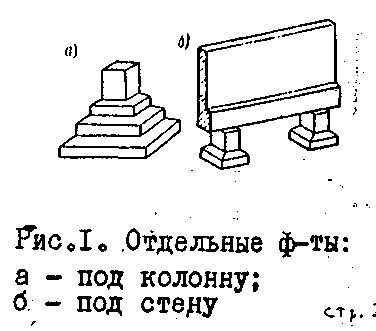

Отдельные фундаменты устраивают под
колонны, опоры балок, ферм (и других
элементов промышленных и гражданских
зданий и сооружений. При небольших
нагрузках и прочных грунтах возможно
устройство отдельных фундаментов и под
стены (см. рис.1).
Отдельные фундаменты представляют
собой кирпичные, каменные, бетонные или
железобетонные столбы с уширенной
опорной частью. Отдельные фундаменты
могут выполняться в монолитном и сборном
варианте. Каменные и бетонные отдельно
стоящие фундаменты устраиваются
монолитными и проектируются как жёсткие.

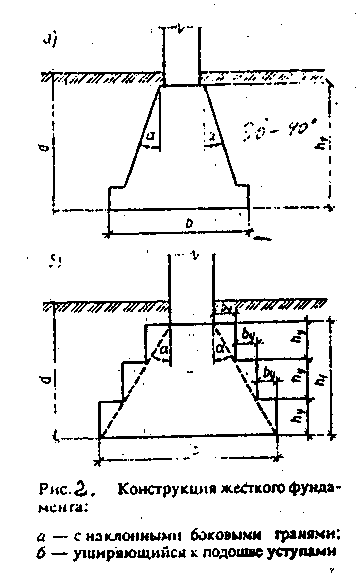

Фундаменты имеют наклонную боковую
грань или, что чаще, уширяются к подошве
уступами, размеры которых определяются
углом жёсткости α, т.е. предельным углом
наклона, при котором в теле фундамента
не возникает растягивающих напряжений
(см.рис.2). В зависимости от материала,
марки раствора или класса бетона, а
также давления на грунт угол α составляет
30°...40°.
Железобетонные фундаменты выполняются монолитными или сборными и проектируются как конструкции на сжимаемом основании. Сечения и арматура таких фундаментов подбираются с соблюдением требований, предъявляемым к железобетонным конструкциям.
Монолитные железобетонные фундаменты
состоят, как правило, из плитной части
ступенчатой формы и подколонника.

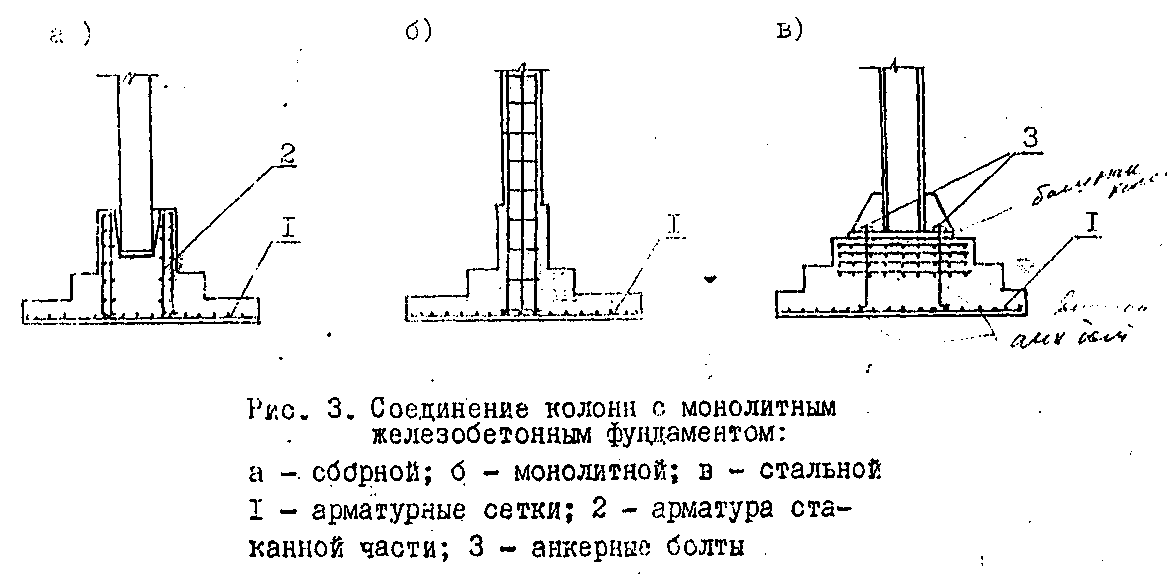

Сопряжение сборных колонн с фундаментом
осуществляется с помощью стакана
(фундаменты стаканного типа), монолитных
колонн - соединением арматуры колонн с
выпусками из фундамента, а стальных
колонн - креплением башмака колонны к
анкерным болтам, забетонированным в

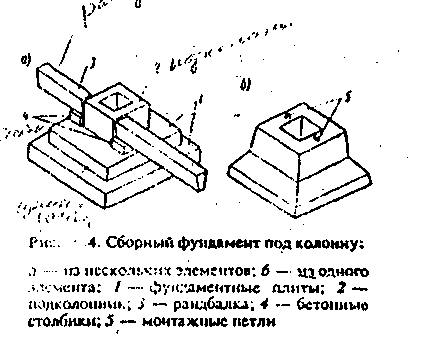

фундаменте (см. рис.3). Сборные железобетонные
фундаменты под колонны проектируются
из одной или нескольких фундаментных
плит, уложенных друг на друга на цементном
растворе. Сверху плит устанавливают
подколонник, а при необходимости и
дополнительные опоры под рандбалку
(рис.4,а).
Сборные фундаменты, составленные из
нескольких рядов железобетонных плит,
требуют повышенного расхода арматуры,
что связано с необходимостью армирования
плит каждого ряда на усилия, возникающие
при их транспортировке и монтаже. Поэтому
в тех случаях, когда это возможно, сборный
фундамент устраивают из одного элемента
(рис.4,б) или переходят на монолитный
вариант фундамента.
.
Рис 1 – Отдельностоящие фундаменты.
а – план, б- разрезы.
1- фундамент, 2- цокольная панель, 3- ригель, 4- панель стены, 5- колонна, 6 – настил,
В- сборные
Бетонные элементы фундаментов : 1- колонна,2-стакан,3-подколонник,4-траверса,5-фундаментная подушка,
Г-варианты отдельностоящих фундаментов: 1-бетонный,2-бутобетонный,3-бутовый,4-деревянный
Д-столбчатые фундаменты малоэтажных зданий.
53. Расчет отдельного центрально-нагруженного фундамента под монолитную колонну.
Определение размеров фундамента в плане
Размеры фундамента в плане определяют из расчета оснований по деформациям. При этом должно соблюдаться условие:
где Р – среднее давление на грунт;
R– расчетное сопротивление грунта.
Расчет ведется методом последовательного приближения. В первом приближении определяют размеры подошвы фундамента по условному расчетному сопротивлению грунта R0. Площадь подошвы фундамента определяем по формуле:
(54)
где
нормативное
продольное усилие от колонны, кН
средний
удельный вес материала фундамента
грунта на его уступах, кН/
H– глубина заложения фундамента, м
Нормативное продольное усилие от колонны:
(55)
Глубина заложения фундамента: Н=hbd+hcт
Размеры
подошвы фундамента (фундамент квадратный,
то есть центрально нагруженный):
.
Расчет тела фундамента
Высоту фундамента определяют из
условия его прочности на продавливание
в предположении, что продавливание
происходит по поверхности пирамиды,
боковые стороны которой начинаются у
колонны и наклонены под углом
к вертикали. Необходимо, чтобы контур
фундамента охватывал пирамиду
продавливания.
Рабочая высота центрально-нагруженного фундамента:
(56)
где
размеры сечения колонны;
расчетное сопротивление бетона
растяжению;
Р – давление на грунт без учета веса фундамента и грунта на его ступенях
(57)
Определяем
:
(58)
где с – толщина защитного слоя (с=80мм при отсутствии бетонной подготовки)
Поскольку фундамент не имеет поперечной арматуры, высота ступени должна быть проверена на прочность по наклонному сечению по условию восприятия поперечной силы бетоном:
(59)
где
длина
проекции рассматриваемого наклонного
сечения, значение которой определяем
по формуле:
Æ(60)
- необходимо чтобы это условие выполнялось.
Армирование фундамента выполняется сварными сетками из арматуры класса S400 в обоих направлениях.
Площадь арматуры определяют из расчета на изгиб консольного выступа плитной части фундамента от действия давления грунта в сечениях, на грани колонны и на гранях ступеней.
Изгибающие моменты в расчетных сечениях:
Площадь сечения рабочей арматуры:
,
,
По наибольшей площади сечения
арматуры
принимаем арматуру.
Рисунок 44

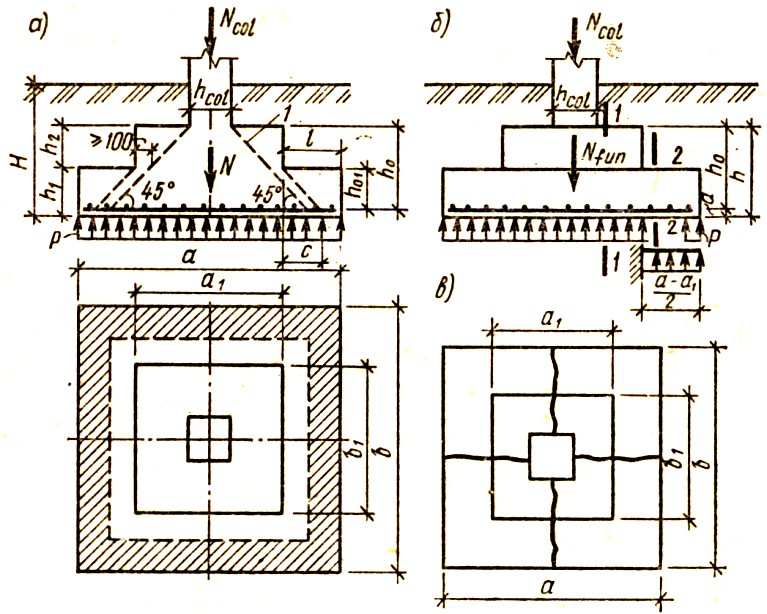

Рис. 10.3. К расчету отдельных центрально нагруженных фундаментов:
1 — пирамида продавливания
