3.2 Гидравлические схемы
Правило выполнения гидравлических и пневматических схем устанавливает ГОСТ 2.704-78. Условные графические обозначения элементов гидравлических и пневматических сетей приведены - ГОСТ 2.780-68, распределителей и регулирующей гидравлической и пневматической аппаратуры - ГОСТ 2.781-68, насосов и двигателей - ГОСТ 2.782-68, элементов трубопроводов - ГОСТ 2.784-70, трубопроводной арматуры - ГОСТ 2.785-70.
Обозначение наиболее употребительных в курсовом и дипломном проектировании элементов гидропривода приведены в таблице 3.1.
Пример выполнения гидравлической схемы по ГОСТ 2.781-68 и заполнения таблицы перечня элементов приведены на рисунке 3.2 и в таблице 3.2.
Таблица 3.1
Продолжение таблицы 3.1
Таблица 3.2 - Порядок заполнения перечня элементов
|
Поз. обоз. |
Наименование |
Кол |
Примечание |
|
Б |
Гидробак |
1 |
V=63 dм3 |
|
ВН1…ВН3 |
Вентиль |
3 |
|
|
ЗМ |
Гидрозамок |
1 |
|
|
М |
Гидромотор 210.12.11.01А ТУ 22-3444-75 |
1 |
n=2400 мин-1; М=35,6 Нм |
|
МН1, МН2 |
Манометр |
2 |
0…25-1 МПа |
|
МН3 |
Манометр |
1 |
0..1-0.05 МПа |
|
|
Насосы ТУ 22-3444-75 |
|
|
|
Н1 |
210.16.12.00А |
1 |
n=1920 мин-1 |
|
Н2 |
210.20.12.00А |
1 |
n=1500 мин-1 |
|
|
Гидрораспределители ОСТ 22-829-74 |
|
|
|
Р1 |
Р25.16-20-01-10.4-05-30 |
1 |
|
|
Р2 |
Р25.16-20-01-01-30 |
1 |
|
|
|
Гидроцилиндры ОСТ 22-1417-79 |
|
|
|
Ц1 |
1.16.0.У-80х36х800 |
1 |
Р=83,8 кН |
|
Ц2…Ц4 |
1.16.0.У-100х45х1000 |
3 |
Р=125,6 кН |
|
Ф |
Фильтр 1.2.40-25/0.63 ОСТ 22-883-75 |
1 |
Q=200 л/мин |
3.3 Кинематические схемы
ГОСТ 2.703-68 устанавливает правила выполнения кинематических схем. На принципиальной схеме изделия должны быть представлены: вся совокупность кинематических элементов и их соединений, предназначенных для осуществления, регулирования, управления и контроля заданных движений исполнительных органов; все кинематические связи, в том числе связи с источником движения.
Все элементы изображают условными графическими обозначениями или упрощенно (внешними очертаниями).
На кинематической схеме указывают наименование каждой кинематической группы элементов (на полке линии выноски, проведенной от соответствующей группы), основные характеристики и параметры кинематических элементов, определяющие исполнительные движения рабочих органов или его составных частей.
Каждому кинематическому элементу, изображенному на схеме, присваивают, как правило, порядковый номер, начиная от источника движения, или буквенно-цифровое позиционное обозначение. Все элементы нумеруют только арабскими цифрами (валы допускается нумеровать римскими цифрами).Порядковый номер элемента проставляют на полке линии-выноски. Под ней указывают основные характеристики и параметры кинематического элемента (допускается помещать их в перечень элементов схемы).
Условные графические обозначения, применяемые на кинематических схемах, устанавливает ГОСТ 2.770-88. Некоторые из них представлены в таблице 3.3. Пример выполнения кинематической схемы механизма подъема крана представлен на рисунке 3.3.
Таблица 3.3

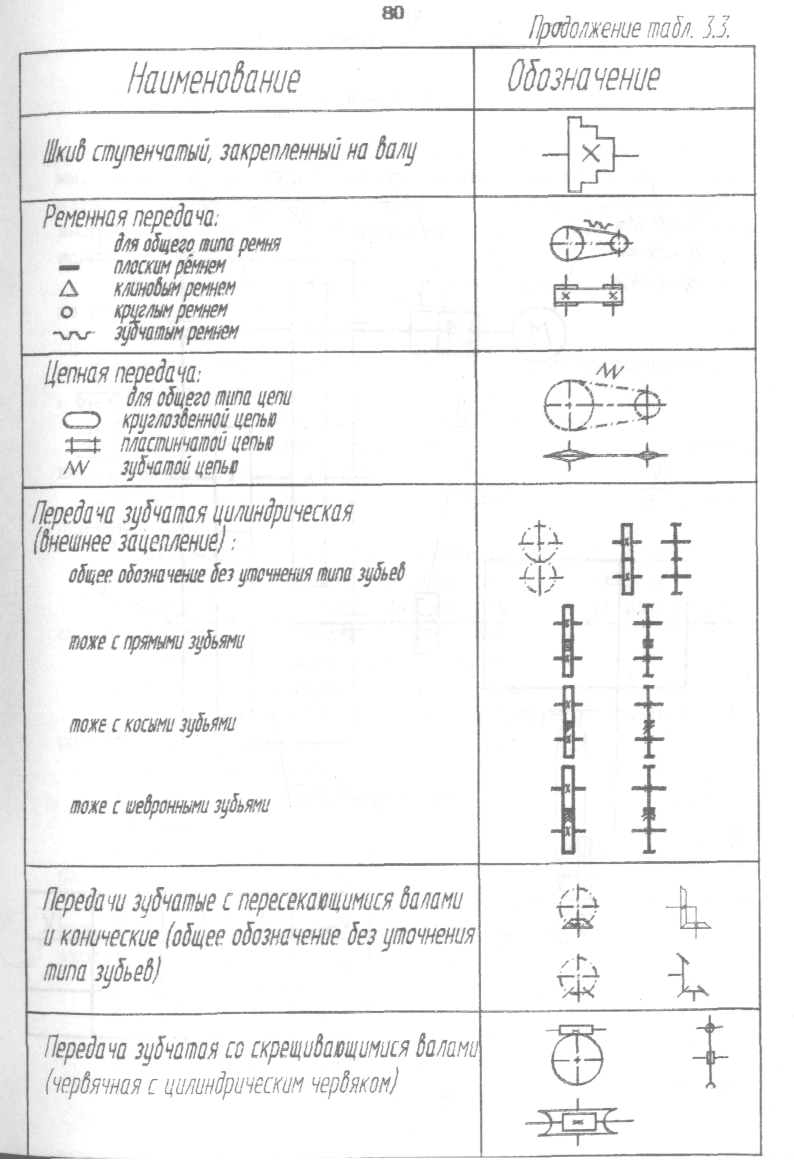

Продолжение таблицы 3.3
Рисунок 3.3
