4.3 Выбор машин и механизмов для уплотнения грунта пазух и подсыпки под полы – 4 часа
Существует два основных способа уплотнения грунта пазух и подсыпки:
– поверхностный;
– глубинный.
Технологические операции при поверхностном уплотнении грунта обратных засыпок выполняются в следующем порядке: послойная отсыпка, разравнивание и уплотнение грунта.
Поверхностное уплотнение грунта может производиться укаткой, трамбованием, вибрацией или комбинированными способами, например, вибротрамбованием. Укатку грунта пазух производят в случае, если позволяют размеры пазух.
Применяемые для поверхностного уплотнения грунта обратных засыпок трамбованием и вибрацией машины и механизмы приведены в таблице 4.2.
Предпочтение при выборе уплотняющих машин и механизмов следует отдавать подвесным вибротрамбовкам (для любых грунтов) или самопередвигающимся виброплитам (несвязные грунты).
При уплотнении грунта минимальное расстояние от уплотняющих машин и механизмов до строительных конструкций b и толщина отсыпаемого слоя грунта над конструкциями h0 (рисунок 4.16) принимаются в зависимости от соотношения масс уплотняющих машин и механизмов т и массы 1 м длины ленточного фундамента или общей массы отдельно стоящего фундамента М по таблице 4.3.
Для обеспечения сохранности фундаментов засыпаемый вокруг них на расстоянии b и h0, грунт засыпки объемом Vиэ (см. рисунок 4.16) следует уплотнять ручными электротрамбовками.
Послойное разравнивание грунта может выполняться малогабаритными бульдозерами, экскаваторами-планировщиками или вручную, если затруднительно применение средств механизации.
Объем работ по разравниванию грунта пазух вручную определяется площадью разравнивания, которая находится по выражению
, (4.3.1)
где Vзас – объем засыпаемого грунта, м3;
hy – толщина уплотняемого слоя, м (таблица 4.2 )
Схемы устройства обратных засыпок котлованов и траншей приведены на рисунках 4.17-4.20.
Рисунок 4.16 – Схема уплотнения грунта пазух электротрамбовками и подвесной вибротрамбовкой
При определении площади разравнивания для грунта, уплотняемого электротрамбовками, Vзас = Vиэ, а для остального грунта засыпки Vзас = Vобр- Vиэ.
Таблица 4.2 – Оборудование для механизированного уплотнения грунтов обратных засыпок
|
Тип и марка уплотняющих машин и механизмов |
Вид уплотняемого грунта
|
Толщина уплотнен-ного слоя грунта hy, мм |
Число проходов (ударов) при значениях коэффициента уплотнения Ксот | |||
|
от 0,98 до 0,97 |
от 0,96 до 0,95 |
от 0,94 до 0,93 |
от 0,92 до 0,91 | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Трамбовки (свободно падаю щие подвесные к экскаватору, высота сбрасывания 6 м) диаметром, м: |
|
|
|
|
|
|
|
1,2 (масса 2500 кг) |
Песчаный |
1400 |
|
|
|
|
|
|
Глинистый |
1200 |
16 |
12 |
8 |
4 |
|
1,4 (масса 3500 кг) |
То же |
1600 |
|
|
|
|
|
|
|
1400 |
16 |
12 |
8 |
4 |
|
1,6 (масса 4500 кг) |
- « - |
1800 |
|
|
|
|
|
|
|
1600 |
16 |
12 |
8 |
4 |
|
Виброплиты самопередвигающиеся: |
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
SVP-12.5 |
Песчаный |
200 |
4 |
3 |
2 |
1 |
|
SVP-25 |
То же |
300 |
4 |
3 |
2 |
1 |
|
SVP-31.5 |
-«- |
400 |
4 |
3 |
2 |
1 |
|
SVP-63.1 |
-«- |
500 |
4 |
3 |
2 |
1 |
|
BSD-31.5 |
-«- |
700 |
4 |
3 |
2 |
1 |
Окончание таблицы 4.2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
BSD-63 |
-«- |
800 |
4 |
3 |
2 |
1 |
|
GSD-22 |
-«- |
300 |
4 |
3 |
2 |
1 |
|
Трамбовки электрические: |
Песчаный Глинистый То же
-«- |
350 250 250 200 100 50 |
4
4
4 |
3
3
3 |
2
2
2 |
1
1
1 |
|
ИЭ-4504 | ||||||
|
| ||||||
|
ИЭ-4502 | ||||||
|
| ||||||
|
ИЭ-4505 | ||||||
|
| ||||||
|
Вибротрамбовки самопередвигающиеся: |
Песчаный То же -«- -«- |
200 300 400 300 |
4 4 4 4 |
3 3 3 3 |
2 2 2 2 |
1 1 1 1 |
|
ВУТ-5 | ||||||
|
ВУТ-4 | ||||||
|
ВУТ-3 | ||||||
|
СВТ-ЗМП | ||||||
|
Гидромолоты (навесные на экскаваторы): |
Песчаный Глинистый То же
-«- |
300 1200 800 700 600 500 |
20
20
20 |
15
15
15 |
10
10
10 |
5
5
5 |
|
ГПМ-120 | ||||||
|
| ||||||
|
СП-62 | ||||||
|
| ||||||
|
СП-71 | ||||||
|
Пневмомолоты (навесные на экскаваторы): |
Песчаный Глинистый |
300 250 |
20 |
15 |
10 |
5 |
|
ПН-1ЗОО |
|
ПН-1700 |
Песчаный Глинистый То же |
400 300 500 400 |
20
20 |
15
15 |
10
10 |
5
5 |
|
| ||||||
|
ПН-2400 | ||||||
|
| ||||||
|
Виброплиты (подвесные к крану или экскаватору): |
Песчаный То же -«- -«- |
800 600 600 500 |
30 30 30 30 |
25 25 25 25 |
20 20 20 20 |
15 15 15 15 |
|
ВПП-2 | ||||||
|
ВПП-3 | ||||||
|
ВПП-5 | ||||||
|
ВПП-6 | ||||||
|
Вибротрамбовка ПВТ-3 (подвесная к крану или экскаватору) |
Песчаный Глинистый |
800 600 |
30 |
25 |
20 |
15 |
1 – бульдозер ДЗ-110А; экскаватор-драглайн ЭО-3311Д; 3 – отвал грунта; 4 – столбчатый фундамент;
5 – навесная трамбовка

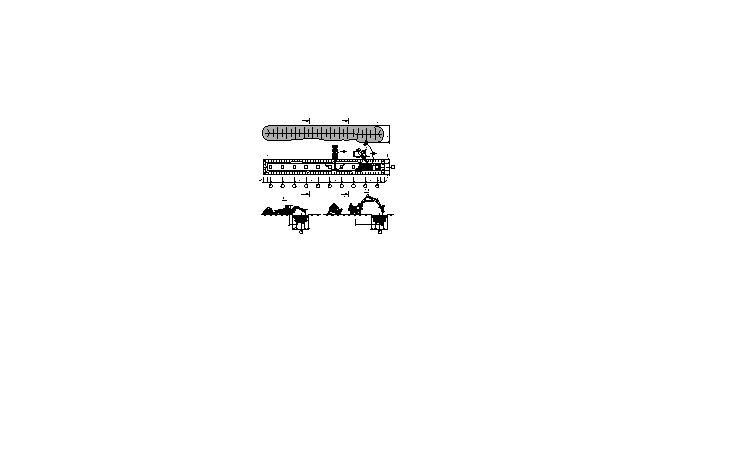

Рисунок 4.17 – Схема обратной засыпки и уплотнения грунта в пазухах траншеи
1 – экскаватор, оборудованный ковшом «прямая лопата»; 2 – экскаватор-драглайн; 3 – отвал грунта;
4 – навесная трамбовка; 5 – столбчатый фундамент; 6 – лестница для спуска в траншею

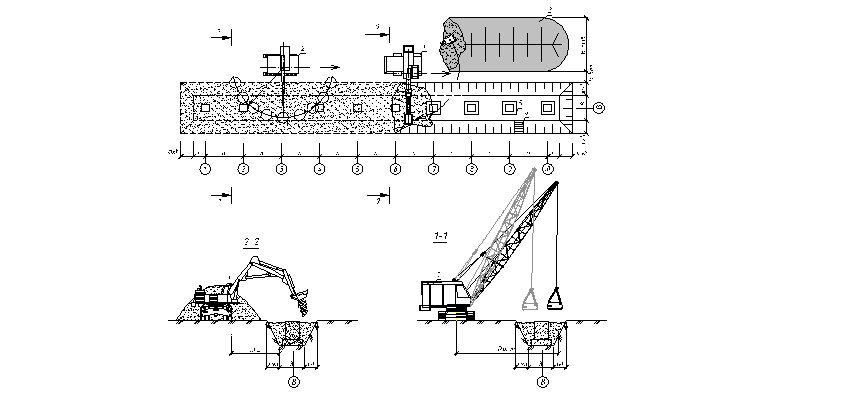

Рисунок 4.18 – Схема обратной засыпки и уплотнения грунта в пазухах траншеи
1 – колесный бульдозер; 2 – экскаватор, оборудованный ковшом «прямая лопата»; 3 – отвал грунта;
4 – гидромолот; 5 – столбчатый фундамент
Рисунок 4.19 – Схема обратной засыпки и уплотнения в пазухах траншеи
1 – трамбовка электрическая; 2 – фронтальный погрузчик; 3 – экскаватор-планировщик; 4 – отвал грунта; 5 – столбчатый фундамент
Рисунок 4.20 – Схема обратной засыпки и уплотнения в пазухах траншей
