5.6 Расчет подколонника
Расчет на внецентренное сжатие выполняют для коробчатых сечений на уровне дна стакана и в месте примыкания его к плитной части фундамента. Рассматриваемое сечение 4-4 приводим к эквивалентному тавровому 2100*1800мм. Толщина защитного слоя 60мм, bс =1800-500=1300мм, hf=(l2-l1)/2=(2100- 1400)/2=350мм, d=h-0.5-c=2100-60=2040мм.
Расчетные усилия в сечении 4-4 c учетом веса подколонника и части колонны в нем:
![]()
![]()
![]()
начальный эксцентриситет продольной силы
![]()
Расчетный эксцентриситет
![]()
Определяем положение нулевой линии сечении при внецентренном сжатии, т.к.
то нейтральная
линия проходит в полке и сечение
рассматриваем как прямоугольное.
Площадь сечения продольной арматуры

![]()

Продольная арматура по расчету не требуется, назначаем сечение арматуры по минимальному проценту армирования 0,05%.
![]()
Принимаем с каждой стороны подколонника 1016 S400 с As=2011мм2.
У длинных сторон подколонника продольное армирование 512 S400.

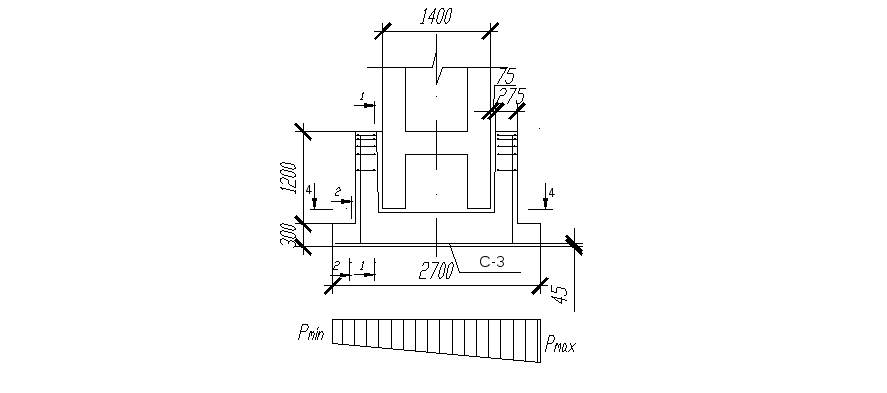

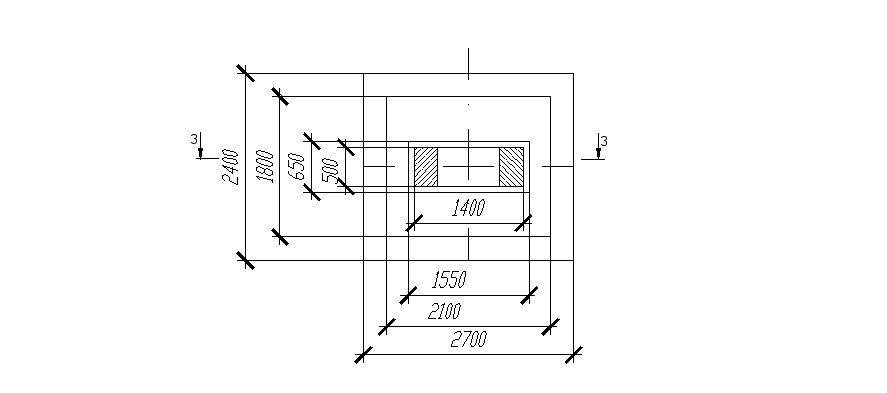

Рисунок 5.1 - Внецентренно нагруженный фундамент под сборную колонну прямоугольного сечения
6.Расчет предварительно напряженной плиты покрытия
Материалы плиты бетон С30/37, в качестве напрягаемой арматуры применена арматура класса S800, ненапрягаемой рабочая арматура полки класса S500 и поперечная и монтажная арматура класса S240.

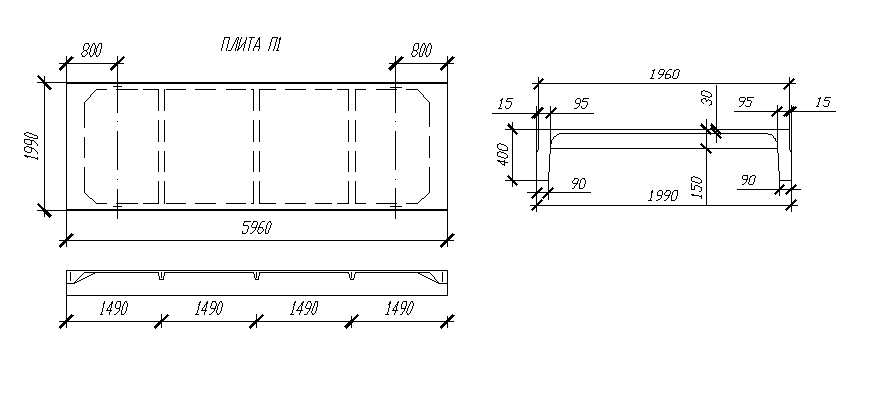

Рисунок 6.1 – Общий вид ребристой плиты
|
			 Вид нагрузки  |
			 Нормативная нагрузка кг./м²  |
			 Коэфф. надёжности по нагрузке  |
			 Расчётная нагрузка кн./м²  |
|
			 Постоянная от веса: - рулонного покрытия -ц/пстяжки(20мм; =1800) - от утеплителя - от пароизоляции - от ребристых плит
			(  |

 0,15 0,36
 0,4 0,1 1,4
  |
			 1.35 1.35
 1.35 1,35 1.35
  |
			 0,20 0,49 0,54 0,14 1,89
  |
|
			 Всего от постоянной нагрузки:  |
			 2.41  |

  |
			 3,26  |
|
			 Временная от снега: - длительная - кратковременная  |
			 0.24 0.56  |

 1.5 1.5  |
			 0.36 0.84  |
|
			 Полная: -постоянная и длительная - кратковременная  |
			 3,21 3,45 0.56  |



  |
			 4,46 4,82 0.84  |
Определим расчетные и нормативные нагрузки на 1 м плиты с учетом коэффициента надежности 0,95

где g-нагрузка на 1м2
b-ширина плиты, 2,0 м
Расчетные нагрузки на 1м.п. плиты:
Постоянная:
![]()
полная:
![]()
Нормативные нагрузки на 1м.п. плиты:
Постоянная:
![]()
полная:
![]()
Постоянная и длительная
![]()
6.1 Прочностные и деформационные характеристики материалов
Плиту армируем стержневой термически упрочненной арматурой класса S800 с электротермическим натяжением на упоры.
![]()
Предварительное натяжение на упоры должно удовлетворять условию:

	![]()
Предварительное
напряжение назначаем
![]()
Значение р при электротермическом способе натяжения определяется по формуле:

![]()
l-длина натягиваемого стержня

![]()
Проверяем условие 6.2

![]()
   ![]()
Для значения предварительного натяжения арматуры вводится коэффициент точности натяжения арматуры

где
при
электротермическом способе натяжения
определяется по формуле![]()
 где
количество
натягиваемых стерней
![]()
![]()
