6.1 Определение глубины заложения и высоты фундамента

Глубина заложения фундамента принимается исходя из конструктивных особенностей проектируемого здания и в зависимости от грунтовых условий. Кроме того, высоту фундамента назначают по условиям заделки колонны и анкеровке выпусков арматуры.

Глубина заделки колонны в фундамент:

Н_з=0,5+0,33∙ а_col =0,5+0,33∙1,2=0,9м;

Н_з=1,5∙b=1,5∙0,5=0,75м.

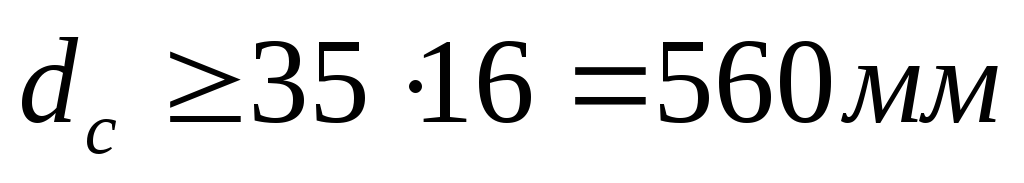

Н_з=35∙Ø=35∙0,16=0,56м.

Окончательно принимаем Н_з=0,9м.

Глубина заделки из условия достаточной анкеровки арматуры:

(6.4)

где d – диаметр арматуры колонны d=16мм;

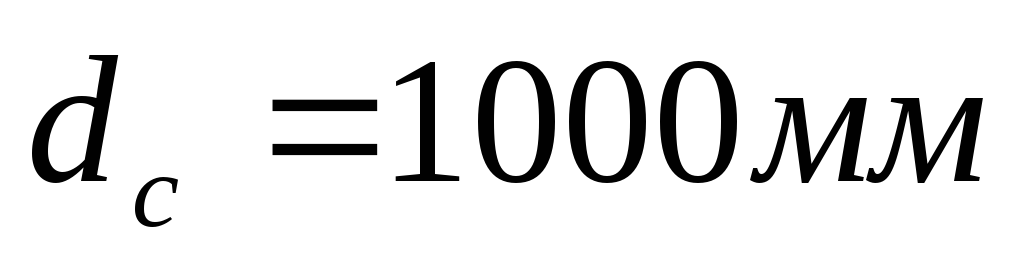

. Примем

Тогда требуемая высота фундамента

(6.5)

где мм – зазор между колонной и дном стакана,

- минимальная высота плитной части фундамента, из условия его продавливания, принимаем мм.

.

Принимаем высоту фундамента кратно 300 мм, h=1200 мм.

Глубина заложения фундамента:

(6.6)

где - отметка верха фундамента;

d=h+0,15=1,2+0,15=1,35м;

Принимаем двухступенчатый фундамент с высотой ступени 300 мм.

6.2 Определение размеров подошвы фундамента

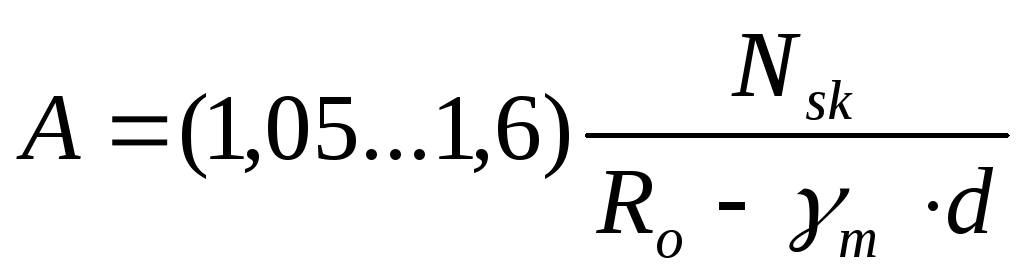

Определим площадь фундамента по формуле

(6.7) где - удельный вес грунта на уступах;

.

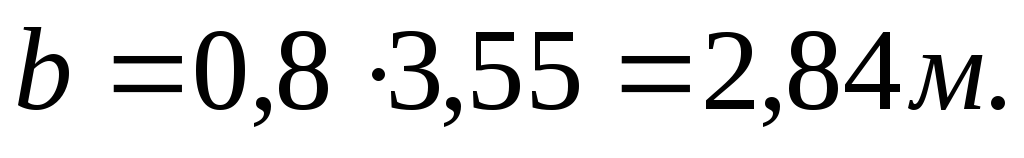

Назначаем отношение сторон фундамента 0,8, тогда:

. (6.8)

Т. к. площадь фундамента по расчету получилась маленькой, то размер основания также получился небольшим. Т. к. фундамент у нас двухступенчатый, а ступень размером 450 мм, следовательно необходимо конструктивно назначить размер плитной части фундамента, равный 3550 мм. Принимаем .

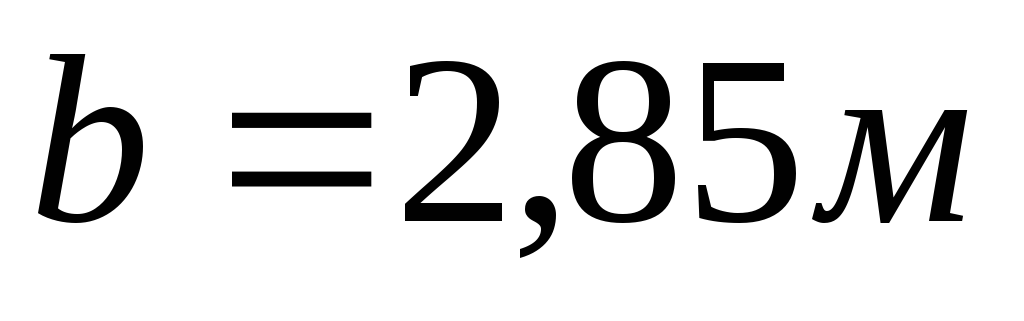

Принимаем

Для исключения возникновения в грунте пластических деформаций

(6.9)

Также должны соблюдаться следующие условия:

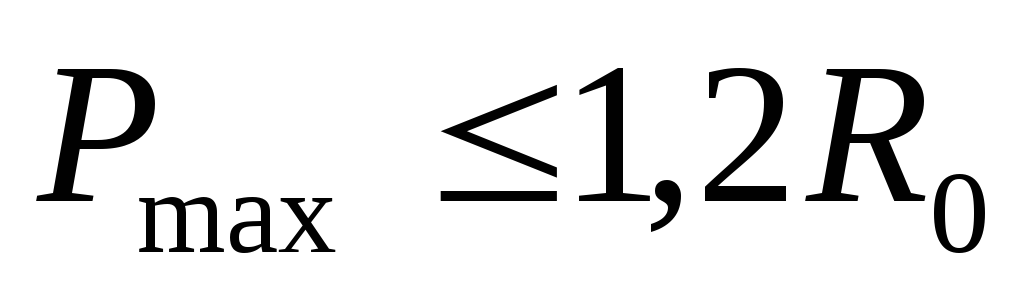

(6.10)

Краевые давления определяем по формуле:

(6.11)

где N_nf– нормативная нагрузка от веса фундамента и грунта на его уступах:

. (6.12)

M_nf– нормативный изгибающий момент в уровне подошвы фундамента:

. (6.13)

е_o– эксцентриситет продольной силы:

(6.14)

.

.

.

Условия выполняются, следовательно, принятые размеры фундамента достаточны.

6.3 Расчет фундамента по прочности

Расчет по пирамиде продавливания.

Определяем рабочую высоту плитной части фундамента

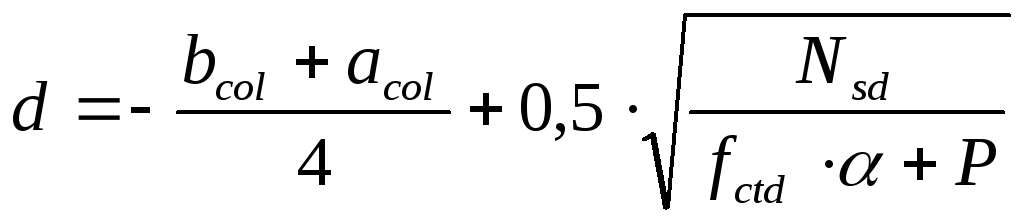

(6.15)

где - давление на грунт без учета веса фундамента и грунта на его ступенях.

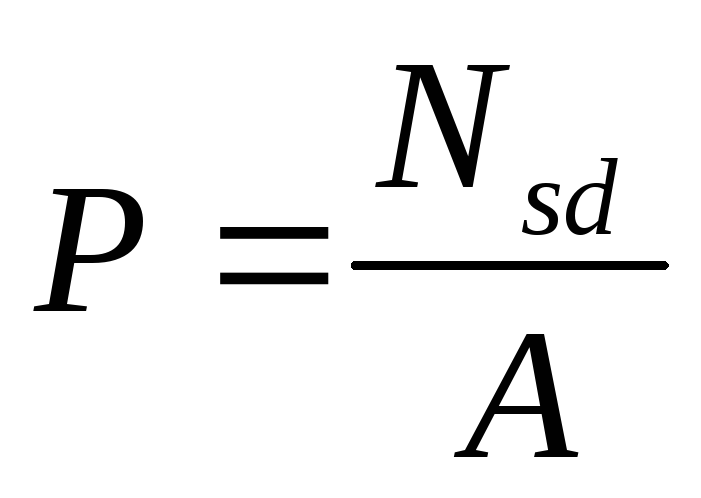

(6.16)

.

.

Минимальная высота плитной части фундамента из условия прочности на продавливание:

(6.17)

где с - толщина защитного слоя.

, что меньше принятых 300мм, то принятую высоту фундамента не изменяем.
