3 Проектирование здания насосной станции

3.1. Выбор типа здания

Конструкция здания насосной станции зависит от типа и производительности насосов, режима водоисточника и других условий.

Принимаем незаглубленный тип насосной станции.

Принимаем здание насосной станции камерального типа сухой камерой. По отношению к водозаборному сооружению здание чаще всего проектируется раздельного типа.

3.2. Расчёт всасывающих труб

В зданиях камерального типа с сухой камерой форма всасывающей трубы зависит от типа насоса и высоты всасывания.

Рис. 3.1. Комбинированные всасывающие трубы с отрицательной высотой всасывания

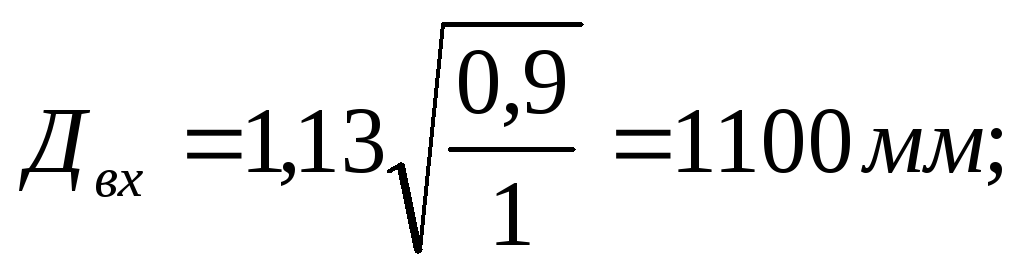

Для насоса типа Дн с отрицактельной высотой всасывания в насосных станциях, совмещенных с водозаборными сооружениями применяются металлические трубы круглой формы. Диаметр входа определяем по формуле :

Длина конуса равна:

3. Расчет внутристанционных напорных трубопроводов

Внутристанционные напорные трубопроводы служат для транс­портировки воды от напорного патрубка насоса к внешним напорным трубопроводам и для размещения на них запорной, измерительной и другой арматуры. Здесь осуществляется переход от большой скорости движения воды в напорном патрубке насоса (5...7 м / с) к сравнительно малой во внешних трубопроводах (1,6 ... 2 м / с ). Это осуществляется при помощи диффузоров с углом конусности 8...12°, расчет которых проводится по формуле путем подставления в нее соответствующих диаметров. Скорость движения воды во внутристанционных напорных трубах не должна превышать 2,2 ...2,5 м /с. Диаметр их определяется по формуле.

Определяем длину диффузора по формуле :

;

где - угол конусности.

В качестве запорной арматуры применяем чугунные задвижки, длина которых для предварительных расчетов может быть определена по формуле :

Рис.3.2. Внутристанционный напорный трубопровод.
