Контрольні питання

1. Яка мета лабораторної роботи ?

2. Який порядок виконання лабораторної роботи?

3. Як впливає зміна товщини колоди на вихід обрізних пиломатеріалів?

Лабораторна робота №4

ДОСЛІДЖЕННЯ ЗАЛЕЖНОСТІ ВИХОДУ ОБРІЗНИХ

ПИЛОМАТЕРІАЛІВ ВІД ЗМІЩЕННЯ ЦЕНТРУ КОЛОДИ

ВІД ОСІ ПОСТАВУ

Мета: визначити та проаналізувати вплив зміщення осі колоди від осі поставу на об’єм одержуваних обрізних пиломатеріалів.

Короткі пояснення. При розкрої колод неминучим є певне зміщення осі колоди від осі поставу. Тому доцільно визначити залежність об’єму одержуваних обрізних пиломатеріалів від цього зміщення; це дає змогу обґрунтувати межі допустимого зміщення осі колоди від осі поставу. Оскільки розглядатиметься тільки вироблення пиломатеріалів з циліндричної частини колоди, то вихід обрізних пиломатеріалів обчислюватиметься як відношення сумарної площі торців пиломатеріалів до площі поперечного перетину колоди. Хоча пропили при цьому не враховуватимуться, таке спрощення суттєво не вплине не досліджувану залежність.

Порядок виконання.

1. Накресліть окружності діаметром, який дорівнює товщині колоди (див. рис. 4.1).

2. Визначте площу верхнього торця колоди за формулою:

S_Т = d²/4 , (4.1)

де S_Т – площа торця колоди, см²;

d – товщина колоди, см.

а б

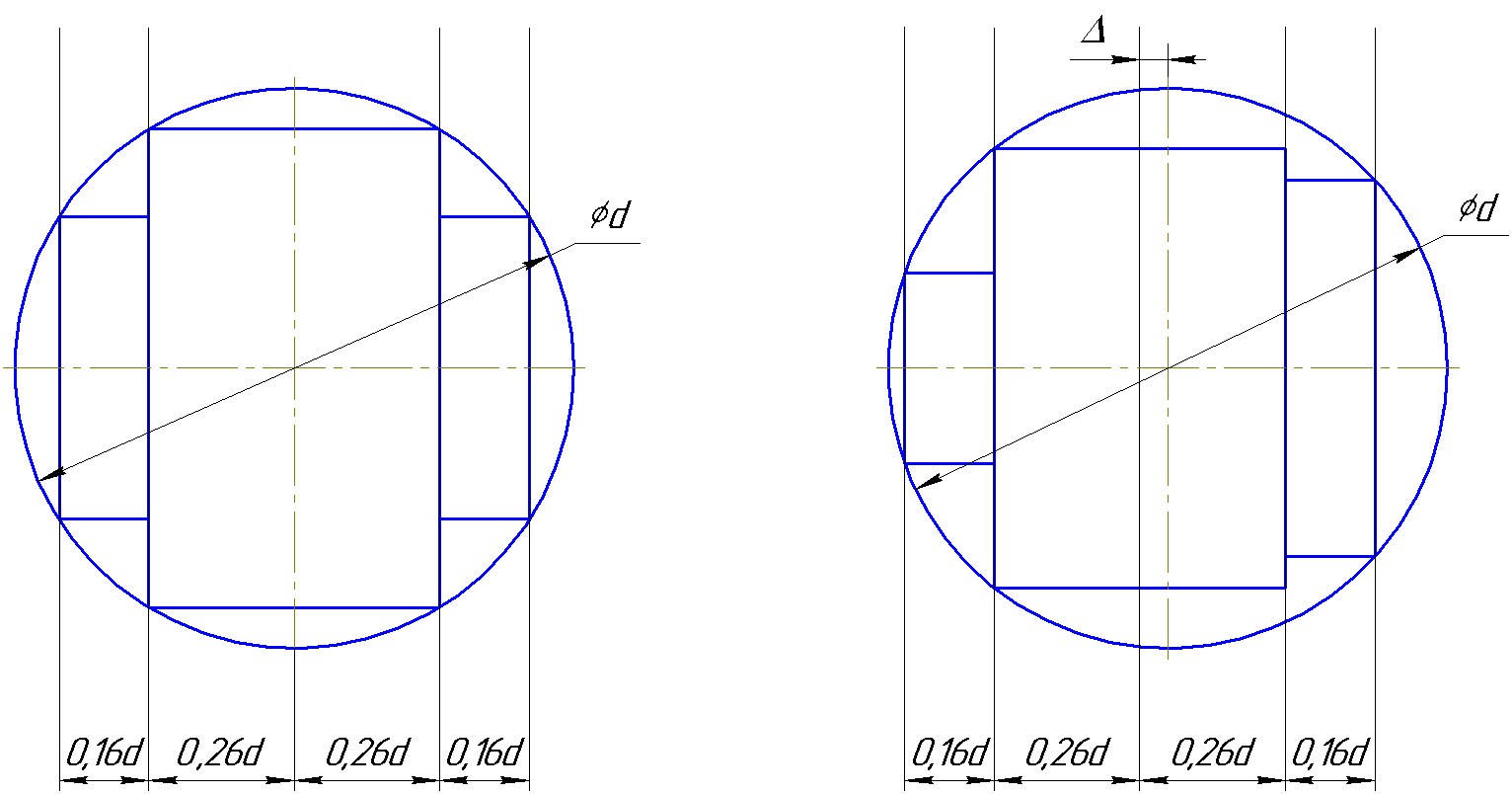

Рисунок 4.1 – Схеми розкрою колоди: а – без зміщення осі колоди, б- зі зміщенням осі колоди.

3. Накресліть вісь поставу, яка співпадає з вертикальною віссю колоди (зміщення дорівнює нулю).

4. Накресліть вертикальні лінії, паралельні вісі поставу, на відстані яка дорівнює 0,26d – див. рис. 4.1.

5. Накресліть прямокутник, відповідний торцю серцевинного пиломатеріалу.

6. Накресліть вертикальні лінії, паралельні вісі поставу, на відстані яка дорівнює 0,16d назовні від попередніх ліній (див. рис. 4.1).

7. Накресліть прямокутники, відповідні торцям бокових дощок.

8. Виміряйте розміри одержаних прямокутників і обчисліть площі S₁ і S₂ торців дощок.

9. Визначте сумарну площу прямокутників, відповідних торцям пиломатеріалів за формулою:

S = S₁ + S₂ , (4.2)

де S – сумарна площа торців пиломатеріалів, см².

10. Обчисліть коефіцієнт використання деревини за формулою:

К = S / S_T , (4.3)

де К – коефіцієнт використання площі поперечного перетину колоди.

Об’єм одержуваних пиломатеріалів буде пропорційний цьому коефіцієнту.

Результат занесіть в таблицю 4.1.

Таблиця 4.1 – Залежність виходу обрізних пиломатеріалів від зміщення осі колоди від осі поставу.

δ, %	Δ, см	S1 , см2	S2 , см2	S , см2	К, %
0

11. Виконайте пункти 2–10 для випадку зміщення вісі колоди від вертикальної вісі поставу (відносне зміщення задає викладач) на відстань

Δ = δ · d , (4.4)

де Δ – абсолютне зміщення, см;

δ – відносне зміщення.

12. Побудуйте графік залежності виходу обрізних пиломатеріалів від відносного зміщення осі колоди від осі поставу. Зробіть висновок щодо впливу зміщення вісі колоди на вихід пиломатеріалів.

Вимоги до звіту: у звіті наводять номер, назву та мету роботи; схему розкрою колоди, експериментальні дані (зведені в таблицю), формули, результати обчислень та їх графічну ілюстрацію, висновок.
