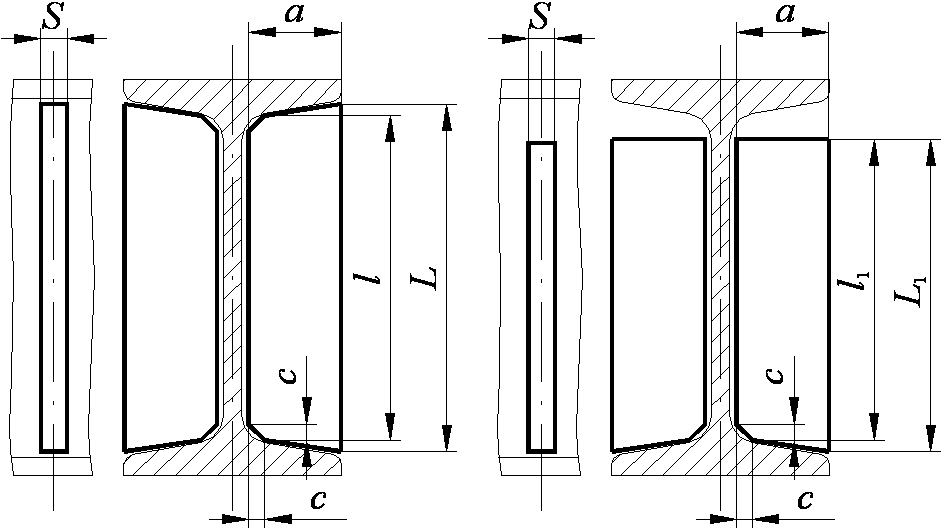

Форма ребер жесткости в прокатных профилях
Для двутавровых балок по ГОСТ 8239-89 | |||||||||
Тип I |
Тип II |
№ профиля |
a±2 |
S |
c |
Тип I |
Тип II | ||
|
L–1 |
l |
L1–1 |
l1 | |||||
10 |
25 |
5 |
4 |
87 |
82 |
80 |
78 | ||
12 |
30 |
102 |
101 |
100 |
97 | ||||
14 |
30 |
126 |
120 |
119 |
116 | ||||
16 |
36 |
6 |
5 |
146 |
139 |
137 |
134 | ||
18 |
40 |
166 |
158 |
157 |
153 | ||||
20 |
45 |
6 |
185 |
176 |
174 |
170 | |||
22 |
50 |
206 |
195 |
194 |
189 | ||||
24 |
50 |
8 |
224 |
213 |
212 |
207 | |||
27 |
56 |
254 |
242 |
242 |
236 | ||||
30 |
60 |
7 |
284 |
271 |
270 |
264 | |||
33 |
65 |
312 |
298 |
298 |
291 | ||||
36 |
65 |
8 |
340 |
326 |
325 |
318 | |||
40 |
70 |
379 |
364 |
363 |
356 | ||||
45 |
70 |
10 |
10 |
425 |
411 |
408 |
401 | ||
Для швеллеров по ГОСТ 8240-97 | |||||||||
Тип I |
Тип II |
№ профиля |
a±2 |
S |
c |
Тип I |
Тип II | ||
|
L–1 |
l |
L1–1 |
l1 | |||||
8 |
30 |
5 |
4 |
65 |
60 |
58 |
56 | ||
10 |
40 |
87 |
80 |
79 |
76 | ||||
12 |
45 |
107 |
99 |
99 |
95 | ||||
14 |
50 |
5 |
127 |
118 |
117 |
113 | |||
16 |
55 |
6 |
146 |
136 |
136 |
131 | |||
18 |
60 |
6 |
166 |
155 |
154 |
149 | |||
20 |
65 |
185 |
173 |
173 |
167 | ||||
22 |
70 |
7 |
205 |
192 |
191 |
185 | |||
24 |
80 |
8 |
225 |
210 |
210 |
203 | |||
27 |
85 |
8 |
254 |
239 |
238 |
231 | |||
30 |
90 |
284 |
268 |
268 |
260 | ||||
33 |
95 |
9 |
312 |
295 |
294 |
286 | |||
36 |
95 |
10 |
340 |
323 |
321 |
313 | |||
40 |
100 |
378 |
360 |
359 |
350 | ||||
Примечание: Ребра жесткости типа I применяют при нагрузке, приложенной к обеим полкам профиля. При одной нагруженной полке устанавливают ребра типа II. |
Таблица 2.13
Геометрические характеристики типовых сечений
Форма сечения |
Эскиз |
Момент сопротивления | |
осевой |
полярный | ||
Круглое |
|
|
|
Кольцевое |
|
|
|
Круглое с поперечным отверстием |
|
|
|
Круглое со шпоночной канавкой |
|
|
|
Круглое с двумя шпоночными канавками |
|
|
|
Со шлицами |
|
|
|
С лысками |
|
|
|
3 Валы, подшипниковые узлы, уплотнения
(размеры в мм)
Таблица 3.1
Концы валов цилиндрические (по гост 12080-66)
Концы валов без резьбы предусматриваются двух исполнений: 1 – длинные; 2 – короткие. | ||||||||||
Номинальный диаметр d |
l |
r |
c |
Размеры резьбового конца | ||||||
Исполнение |
d1 |
l1 |
d2 |
l2 |
b1 |
r1 | ||||
1 |
2 | |||||||||
10; 11 |
23 |
20 |
0,6 |
0,4 |
М6 |
20 |
4,5 |
8 |
3,6 |
2,0 |
12; 14 |
30 |
25 |
1,0 |
0,6 |
М81 |
25 |
6,5 |
12 | ||
16; 18; (19) |
40 |
28 |
М101,25 |
28 |
8,2 |
4,4 |
2,5 | |||
20; 22; (24) |
50 |
36 |
1,6 |
1,0 |
М1212,5 |
36 |
10,2 |
14 | ||
25; 28 |
60 |
42 |
М161,5 |
42 |
13,8 |
18 |
4,6 | |||
(30); 32; (35); 36 |
80 |
58 |
2,0 |
1,6 |
М201,5 |
58 |
17,8 |
22 | ||
(38) |
М242 |
21 |
5,6 |
3,0 | ||||||
40; (42) |
110 |
82 |
82 |
28 | ||||||
45; (48) |
М302 |
27 | ||||||||
50; (52); (53); 55; (56) |
2,5 |
2,0 |
М363 |
33 | ||||||
60; (63); (65) |
140 |
105 |
М423 |
105 |
37,5 |
35 |
7,6 |
4,0 | ||
70; (71); (75) |
М483 |
43,5 | ||||||||
80; (85) |
170 |
130 |
3,0 |
2,5 |
М564 |
130 |
50 |
40 |
10,3 |
5,5 |
90; (95) |
– |
– |
– |
– |
– |
– | ||||
100; (105); 110; (120); 125 |
210 |
165 |
– |
– |
– |
– |
– |
– | ||
(130); 140; (150) |
250 |
200 |
4,0 |
3,0 |
– |
– |
– |
– |
– |
– |
160; (170); 180 |
300 |
240 |
– |
– |
– |
– |
– |
– | ||
(190); 200; (210); 220 |
350 |
280 |
5,0 |
4,0 |
– |
– |
– |
– |
– |
– |
(240); 250 |
410 |
330 |
– |
– |
– |
– |
– |
– | ||
Примечания: 1) В скобках указаны диаметры валов d 2-го ряда. При выборе диаметров d следует предпочитать 1-й ряд 2-му ряду. 2) Диаметры d = 35; 52; 56; 71 мм применять не рекомендуется. 3) Шпонки для валов исполнения 1: сегментные по ГОСТ 24071-97 – для вала диаметром d до 14 мм; призматические обыкновенные по ГОСТ 23360-78 – для вала диаметром d свыше 12 мм; тангенциальные нормальные по ГОСТ 24069-80; Шпонки для валов исполнения 2: призматические обыкновенные по ГОСТ 23360-78 – для вала диаметром d до 30 мм; призматические высокие по ГОСТ 10748-79 и тангенциальные усиленные по ГОСТ 24070-80 – для вала диаметром d свыше 30 мм. 4) Поле допуска резьбы d1 – 8g по ГОСТ 16093-81. 5) У основания свободного конца вала допускается наличие технологической канавки для выхода шлифовального круга по ГОСТ 8820-69 (см. табл. 1.3). |
