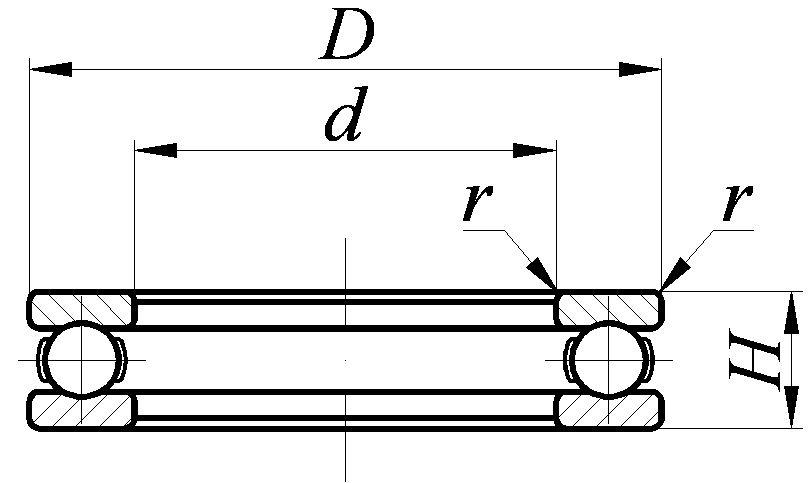

Подшипники шариковые упорные одинарные (по гост 6874-75)
| ||||||||||||||||
Обозна-чение |
d |
D |
H |
r |
Грузоподъем-ность, kН |
Масса, кг |
Обозна-чение |
d |
D |
H |
r |
Грузоподъем-ность, kН |
Масса, кг | |||
Сa |
С0a |
Сa |
С0a | |||||||||||||
Особолегкая серия диаметров 1, серия высот 0 |
Легкая серия диаметров 2, серия высот 0 | |||||||||||||||
8100 |
10 |
24 |
9 |
0,5 |
8,71 |
11,1 |
0,02 |
8200 |
10 |
26 |
11 |
1,0 |
10,8 |
10,6 |
0,03 | |
8101 |
12 |
26 |
9,04 |
12,3 |
0,02 |
8201 |
12 |
28 |
11,2 |
16,7 |
0,03 | |||||
8102 |
15 |
28 |
9,36 |
13,3 |
0,02 |
8202 |
15 |
32 |
12 |
13,8 |
18,2 |
0,05 | ||||
8103 |
17 |
30 |
9,75 |
15,6 |
0,03 |
8203 |
17 |
35 |
14,3 |
17,6 |
0,05 | |||||
8104 |
20 |
35 |
10 |
12,7 |
21,2 |
0,04 |
8204 |
20 |
40 |
14 |
19,9 |
30,0 |
0,08 | |||
8105 |
25 |
42 |
11 |
1,0 |
15,9 |
25,7 |
0,06 |
8205 |
25 |
47 |
15 |
24,7 |
40,0 |
0,12 | ||
8106 |
30 |
47 |
16,8 |
29,0 |
0,07 |
8206 |
30 |
52 |
16 |
25,5 |
46,0 |
0,14 | ||||
8107 |
35 |
52 |
12 |
17,4 |
36,5 |
0,08 |
8207 |
35 |
62 |
18 |
1,5 |
35,1 |
66,5 |
0,22 | ||
8108 |
40 |
60 |
13 |
23,4 |
50,0 |
0,12 |
8208 |
40 |
68 |
19 |
39,7 |
78,5 |
0,27 | |||
8109 |
45 |
65 |
14 |
24,2 |
55,0 |
0,15 |
8209 |
45 |
73 |
20 |
41,0 |
89,0 |
0,32 | |||
8110 |
50 |
70 |
25,5 |
60,0 |
0,16 |
8210 |
50 |
78 |
22 |
43,0 |
103 |
0,39 | ||||
8111 |
55 |
78 |
16 |
30,7 |
81,5 |
0,24 |
8211 |
55 |
90 |
25 |
63,7 |
127 |
0,61 | |||
8112 |
60 |
85 |
17 |
1,5 |
35,8 |
90,0 |
0,29 |
8212 |
60 |
95 |
26 |
65,0 |
150 |
0,69 | ||
8113 |
65 |
90 |
18 |
37,1 |
102 |
0,34 |
8213 |
65 |
100 |
27 |
66,3 |
150 |
0,77 | |||
8114 |
70 |
95 |
38,0 |
111 |
0,36 |
8214 |
70 |
105 |
70,0 |
158 |
0,81 | |||||
8115 |
75 |
100 |
19 |
38,0 |
116 |
0,42 |
8215 |
75 |
110 |
71,5 |
166 |
0,86 | ||||
8116 |
80 |
105 |
39,7 |
120 |
0,43 |
8216 |
80 |
115 |
28 |
80,0 |
188 |
0,95 | ||||
8117 |
85 |
110 |
40,0 |
129 |
0,46 |
8217 |
85 |
125 |
31 |
85,0 |
235 |
1,29 | ||||
8118 |
90 |
120 |
22 |
50,7 |
157 |
0,68 |
8218 |
90 |
135 |
35 |
2,0 |
108 |
285 |
1,77 | ||
8120 |
100 |
135 |
25 |
74,1 |
214 |
0,99 |
8220 |
100 |
150 |
38 |
133 |
330 |
2,36 | |||
8122 |
110 |
145 |
76,1 |
216 |
1,08 |
8222 |
110 |
160 |
153 |
385 |
2,57 | |||||
8124 |
120 |
155 |
88,4 |
250 |
1,16 |
8224 |
120 |
170 |
39 |
158 |
405 |
2,86 | ||||
8126 |
130 |
170 |
30 |
111 |
300 |
1,87 |
8226 |
130 |
190 |
45 |
2,5 |
203 |
500 |
4,19 | ||
8128 |
140 |
180 |
31 |
111 |
310 |
2,07 |
8228 |
140 |
200 |
46 |
208 |
585 |
4,88 | |||
8130 |
150 |
190 |
111 |
360 |
2,20 |
8230 |
150 |
215 |
50 |
229 |
635 |
6,19 | ||||
8132 |
160 |
200 |
112 |
360 |
2,33 |
8232 |
160 |
225 |
51 |
225 |
570 |
6,67 | ||||
8134 |
170 |
215 |
34 |
2,0 |
133 |
450 |
3,31 |
8234 |
170 |
240 |
55 |
270 |
695 |
8,28 | ||
8136 |
180 |
225 |
135 |
465 |
3,48 |
8236 |
180 |
250 |
56 |
265 |
740 |
8,85 | ||||
8138 |
190 |
240 |
37 |
152 |
520 |
4,06 |
8240 |
200 |
280 |
62 |
3,0 |
312 |
1040 |
12,4 | ||
8140 |
200 |
250 |
168 |
570 |
4,24 |
8244 |
220 |
300 |
63 |
325 |
1090 |
13,7 | ||||
8144 |
220 |
270 |
178 |
625 |
4,62 |
8248 |
240 |
340 |
78 |
3,5 |
416 |
1320 |
23,6 | |||
8148 |
240 |
300 |
45 |
2,5 |
234 |
830 |
7,55 |
8252 |
260 |
360 |
79 |
436 |
1530 |
25,6 | ||
8152 |
260 |
320 |
283? |
885 |
8,11 |
8256 |
280 |
380 |
80 |
449 |
1710 |
27,6 | ||||
8156 |
280 |
350 |
53 |
319 |
1150 |
12,2 |
8260 |
300 |
420 |
95 |
4,0 |
585 |
2130 |
43,1 | ||
8160 |
300 |
380 |
62 |
3,0 |
364 |
1340 |
17,5 |
8264 |
320 |
440 |
572 |
2320 |
45,5 | |||
8164 |
320 |
400 |
63 |
371 |
1530 |
18,9 |
8268 |
340 |
460 |
96 |
605 |
2420 |
48,4 | |||
8168 |
340 |
420 |
64 |
377 |
1630 |
20,3 |
8272 |
360 |
500 |
110 |
5,0 |
740 |
3140 |
70,0 | ||
8172 |
360 |
440 |
65 |
390 |
1680 |
21,8 |
8280 |
400 |
540 |
112 |
800 |
3750 |
– | |||
8180 |
400 |
480 |
400 |
1880 |
24,6 |
8292 |
460 |
620 |
130 |
6,0 |
850 |
4170 |
117,2 | |||
8192 |
460 |
560 |
80 |
3,5 |
527 |
2400 |
43,4 |
8296 |
480 |
650 |
135 |
960 |
4750 |
138,6 | ||
81/500 |
500 |
600 |
553 |
2650 |
46,7 |
82/500 |
500 |
670 |
1020 |
5400 |
– |
Продолжение таблицы 3.15
Обозна-чение |
d |
D |
H |
r |
Грузоподъем-ность, kН |
Масса, кг |
Обозна-чение |
d |
D |
H |
r |
Грузоподъем-ность, kН |
Масса, кг | |||
Сa |
С0a |
Сa |
С0a | |||||||||||||
Средняя серия диаметров 3, серия высот 0 |
8356 |
280 |
440 |
130 |
6,0 |
620 |
2940 |
– | ||||||||
8305 |
25 |
52 |
18 |
1,5 |
33,8 |
50,0 |
0,18 |
8368 |
340 |
540 |
160 |
1000 |
4600 |
148 | ||
8306 |
30 |
60 |
21 |
40,3 |
66,5 |
0,27 |
Тяжелая серия диаметров 4, серия высот 0 | |||||||||
8307 |
35 |
68 |
24 |
49,4 |
83,5 |
0,39 |
8405 |
25 |
60 |
24 |
1,5 |
55,3 |
71,0 |
0,34 | ||
8308 |
40 |
78 |
26 |
65,0 |
107 |
0,55 |
8406 |
30 |
70 |
28 |
67,6 |
90,0 |
0,53 | |||
8309 |
45 |
85 |
28 |
71,5 |
130 |
0,69 |
8407 |
35 |
80 |
32 |
2,0 |
80,6 |
112 |
0,79 | ||
8310 |
50 |
95 |
31 |
2,0 |
87,1 |
161 |
1,00 |
8408 |
40 |
90 |
36 |
104 |
146 |
1,14 | ||
8311 |
55 |
105 |
35 |
112 |
213 |
1,34 |
8409 |
45 |
100 |
39 |
121 |
173 |
1,47 | |||
8312 |
60 |
110 |
112 |
213 |
1,43 |
8410 |
50 |
110 |
43 |
2,5 |
138 |
204 |
1,99 | |||
8313 |
65 |
115 |
36 |
114 |
249 |
1,57 |
8411 |
55 |
120 |
48 |
156 |
232 |
2,64 | |||
8314 |
70 |
125 |
40 |
133 |
290 |
2,06 |
8412 |
60 |
130 |
51 |
186 |
285 |
3,51 | |||
8315 |
75 |
135 |
44 |
2,5 |
153 |
340 |
2,68 |
8413 |
65 |
140 |
56 |
3,0 |
216 |
400 |
4,47 | |
8316 |
80 |
140 |
159 |
340 |
2,82 |
8414 |
70 |
150 |
60 |
234 |
400 |
5,48 | ||||
8317 |
85 |
150 |
49 |
182 |
340 |
3,66 |
8415 |
75 |
160 |
65 |
270 |
490 |
6,75 | |||
8318 |
90 |
155 |
50 |
199 |
445 |
3,88 |
8416 |
80 |
170 |
68 |
3,5 |
270 |
490 |
7,97 | ||
8320 |
100 |
170 |
55 |
238 |
480 |
5,11 |
8418 |
90 |
190 |
77 |
307 |
600 |
11,2 | |||
8322 |
110 |
190 |
63 |
3,0 |
265 |
690 |
7,87 |
8420 |
100 |
210 |
85 |
4,0 |
400 |
970 |
15,0 | |
8324 |
120 |
210 |
70 |
3,5 |
312 |
815 |
10,9 |
8422 |
110 |
230 |
95 |
410 |
900 |
20,2 | ||
8326 |
130 |
225 |
75 |
332 |
925 |
13,3 |
8424 |
120 |
250 |
102 |
5,0 |
423 |
956 |
25,5 | ||
8328 |
140 |
240 |
80 |
351 |
830 |
15,9 |
8426 |
130 |
270 |
110 |
520 |
1600 |
32,0 | |||
8330 |
150 |
250 |
377 |
995 |
16,7 |
8428 |
140 |
280 |
112 |
565 |
1480 |
34,5 | ||||
8332 |
160 |
270 |
87 |
4,0 |
423 |
1080 |
21,5 |
8430 |
150 |
300 |
120 |
630 |
1700 |
42,3 | ||
8334 |
170 |
280 |
449 |
1250 |
22,5 |
8432 |
160 |
320 |
130 |
6,0 |
660 |
1870 |
52,0 | |||
8336 |
180 |
300 |
95 |
462 |
1450 |
28,7 |
8434 |
170 |
340 |
135 |
730 |
2100 |
61,0 | |||
8340 |
200 |
340 |
110 |
5,0 |
592 |
2000 |
43,7 |
8436 |
180 |
360 |
140 |
765 |
2300 |
70,5 | ||
8344 |
220 |
360 |
112 |
500 |
2060 |
– |
8444 |
220 |
420 |
160 |
8,0 |
809 |
3440 |
107 | ||
Примечания: 1) Технические требования – по ГОСТ 520-89. 2) Пример условного обозначения одинарного упорного шарикового подшипника легкой серии диаметров 2, серии ширин 0 с d = 50 мм, D = 78 мм, H = 22 мм: Подшипник 8210 ГОСТ 6874-75 |
Таблица 3.16
Рекомендуемые параметры шероховатости посадочных поверхностей под подшипники качения для валов и корпусов из стали
Посадочные поверхности |
Значения Ra, мкм, для номинальных диаметров подшипников | |||||||||
до 80 мм |
св. 80 до 500 мм | |||||||||
Классы точности подшипников |
Классы точности подшипников | |||||||||
0 |
6 |
5 |
4 |
2 |
0 |
6 |
5 |
4 |
2 | |
Валов |
1,25 |
0,63 |
0,32 |
0,16 |
2,50 |
1,25 |
0,63 |
0,32 | ||
Отверстий корпусов |
1,25 |
0,63 |
0,32 |
2,50 |
1,25 |
0,63 | ||||
Опорных торцов заплечиков валов и корпусов |
2,50 |
1,25 |
0,63 |
2,50 |
0,63 | |||||
Примечание: Для подшипников качения установлены следующие классы точности и их обозначения: нормальный класс точности - 0; повышенный - 6; высокий - 5; прецизионный - 4; сверхпрецизионный - 2. Более высокий класс точности Т могут иметь радиальные и радиально-упорные шариковые, а также радиальные роликовые подшипники. Роликовые конические могут иметь повышенный класс точности 6Х. По заказу потребителя выпускают подшипники с классами точности ниже 0: 8 и 7. |
Таблица 3.17
