10. Проекционное черчение. Построение изображений чертежа – видов, разрезов, сечений (гост 2.305-68)
ГОСТ 2.305-68 устанавливает правила изображения предметов (изделий, сооружений и их составных элементов) на чертежах всех отраслей промышленности и строительства.
Изображения предметов должны выполнятся по методу прямоугольного проецирования. Изображение на фронтальной плоскости проекций принимают на чертеже в качестве главного. Главное изображение выбирают так, чтобы оно давало наиболее полное представление о форме и размерах предмета.
Предметы изображают в функциональном положении или в положении, удобном для их изготовления. Предметы, состоящие из нескольких частей, изображают в функциональном положении. Предметы , используемые в любом положении, изображают в положении, удобном для их изготовления. Предметы, функциональное положение которых наклонное, изображают в вертикальном или горизонтальном положении. Длинные (высокие) предметы, функциональное положение которых вертикальное (мачты, колонны, столбы), можно изображать в горизонтальном положении, причем нижнюю часть предмета помещают справа.
Изображения на чертеже в зависимости от их содержания разделяют на виды, разрезы, сечения.
10.1 Виды
Видом называется изображение обращенной к наблюдателю видимой части поверхности предмета.
Устанавливаются следующие названия видов, получаемых на основных плоскостях проекций:
1- вид спереди (главный вид);
2- вид сверху;
3- вид слева;
4- вид справа;
5- вид снизу;
6- вид сзади.
Названия видов на чертежах надписывать не следует, за исключением случая, когда виды сверху, слева, справа, снизу, сзади не находятся в непосредственной проекционной связи с главным изображением (видом или разрезом, изображенным на фронтальной плоскости проекций).
Названия видов, расположенных в непосредственной проекционной связи с главным видом не надписывают.

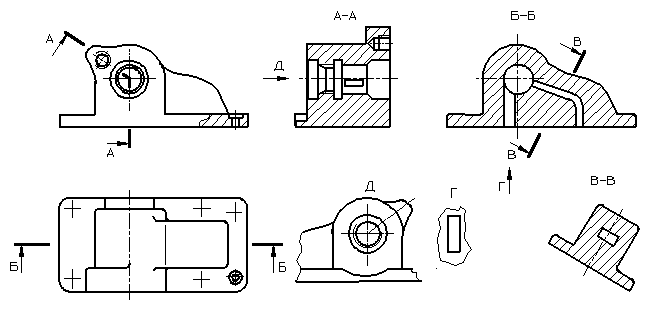

Если виды сверху, слева, снизу, справа или сзади не находятся в непосредственной проекционной связи с главным изображением, то направление проецирования должно быть указано стрелкой около соответствующего изображения. Над стрелкой и над полученным изображением (видом) указывают одну и ту же прописную букву. Так же оформляют чертежи, если перечисленные виды отделены от главного изображения другими изображениями или расположены не на одном листе с ним (рис. 38).
Рис. 38
Если какую-либо часть предмета невозможно показать на основных видах без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях не параллельных основным плоскостям проекций.

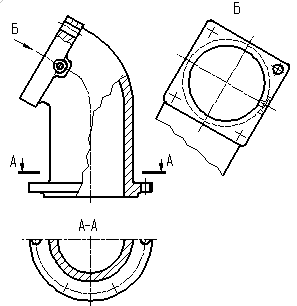

Дополнительные виды на чертеже обозначают так же, как и основные виды расположенные не в непосредственной проекционной связи с другими изображениями (см. рис.39).
Рис. 39

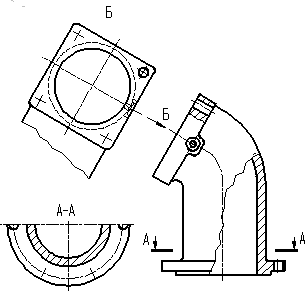

Если дополнительный вид находится в непосредственной проекционной связи с соответствующим изображением, стрелку и обозначение вида не указывают (см. рис.40).
Рис.40

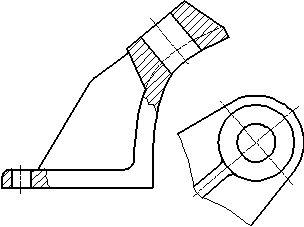

Для лучшей читаемости
чертежа дополнительные виды допускается
повертывать, при этом обозначение вида
должно быть дополнено знаком "повернуто"
.В некоторых
случаях указывают угол поворота детали.
Несколько одинаковых дополнительных видов, относящихся к одному предмету, обозначают одной буквой и вычерчивают один вид. Если при этом связанные с дополнительным видом части предмета расположены под различными углами, то к обозначению предмета знак "повернуто" не добавляют.
Изображение отдельного, ограниченного места поверхности предмета называется местным видом.
Возможны два способа оформления местного вида:
- местный вид ограничивается линией обрыва вид Г (рис. 38);
Местный вид можно не ограничивать линией обрыва
Местные виды обозначают также как и дополнительные (см. рис.38).

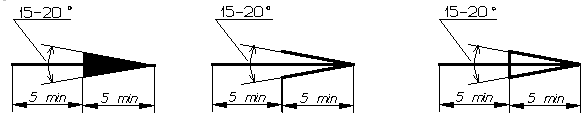

Соотношение размеров стрелок, указывающих направление взгляда, должно соответствовать приведенным на рис. 41.
Рис. 41
