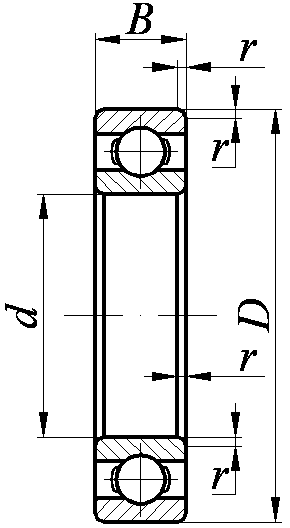

Подшипники шариковые радиальные однорядные (по гост 8338-75)
|
| |||||||||||||||
|
Обозна-чение |
d |
D |
B |
r |
Грузоподъем-ность, kН |
Масса, кг |
Обозна-чение |
d |
D |
B |
r |
Грузоподъем-ность, kН |
Масса, кг | ||
|
Сr |
С0r |
Сr |
С0r | ||||||||||||
|
Особолегкая серия диаметров 1, серия ширин 0 |
209 |
45 |
85 |
19 |
2,0 |
33,2 |
18,6 |
0,404 | |||||||
|
100 |
10 |
26 |
8 |
0,5 |
4,62 |
19,6 |
0,019 |
210 |
50 |
90 |
20 |
35,1 |
19,8 |
0,460 | |
|
101 |
12 |
28 |
5,07 |
2,24 |
0,022 |
211 |
55 |
100 |
21 |
2,5 |
43,6 |
25,0 |
0,597 | ||
|
102 |
15 |
32 |
9 |
5,59 |
2,50 |
0,030 |
212 |
60 |
110 |
22 |
52,0 |
31,0 |
0,771 | ||
|
103 |
17 |
35 |
10 |
6,05 |
2,80 |
0,040 |
213 |
65 |
120 |
23 |
56,0 |
34,0 |
0,997 | ||
|
104 |
20 |
42 |
12 |
1,0 |
9,36 |
4,50 |
0,070 |
214 |
70 |
125 |
24 |
61,8 |
37,5 |
1,072 | |
|
105 |
25 |
47 |
11,2 |
5,60 |
0,082 |
215 |
75 |
130 |
25 |
66,3 |
41,0 |
1,179 | |||
|
106 |
30 |
55 |
13 |
1,5 |
13,3 |
6,80 |
0,119 |
216 |
80 |
140 |
26 |
3,0 |
70,2 |
45,0 |
1,402 |
|
107 |
35 |
62 |
14 |
15,9 |
8,50 |
0,154 |
217 |
85 |
150 |
28 |
83,2 |
53,0 |
1,799 | ||
|
108 |
40 |
68 |
15 |
16,8 |
9,30 |
0,191 |
218 |
90 |
160 |
30 |
95,6 |
62,0 |
2,159 | ||
|
109 |
45 |
75 |
16 |
21,2 |
12,2 |
0,241 |
220 |
100 |
180 |
34 |
3,5 |
124 |
79,0 |
3,13 | |
|
110 |
50 |
80 |
21,6 |
13,2 |
0,260 |
222 |
110 |
200 |
38 |
146 |
100 |
4,37 | |||
|
111 |
55 |
90 |
18 |
2,0 |
28,1 |
17,0 |
0,383 |
224 |
120 |
215 |
40 |
156 |
112 |
5,15 | |
|
112 |
60 |
95 |
29,6 |
18,3 |
0,411 |
226 |
130 |
230 |
4,0 |
156 |
112 |
6,20 | |||
|
113 |
65 |
100 |
30,7 |
19,6 |
0,437 |
228 |
140 |
250 |
42 |
165 |
122 |
7,56 | |||
|
114 |
70 |
110 |
20 |
37,7 |
24,5 |
0,604 |
230 |
150 |
270 |
45 |
189 |
150 |
9,85 | ||
|
115 |
75 |
115 |
39,7 |
26,0 |
0,638 |
Средняя серия диаметров 3, серия ширин 0 | |||||||||
|
116 |
80 |
125 |
22 |
47,7 |
31,5 |
0,845 |
300 |
10 |
35 |
11 |
1,0 |
8,06 |
3,75 |
0,054 | |
|
117 |
85 |
130 |
49,4 |
33,5 |
0,892 |
301 |
12 |
37 |
12 |
1,5 |
9,75 |
4,65 |
0,061 | ||
|
118 |
90 |
140 |
24 |
2,5 |
57,2 |
39,0 |
1,167 |
302 |
15 |
42 |
13 |
11,4 |
5,40 |
0,085 | |
|
120 |
100 |
150 |
60,5 |
41,5 |
1,271 |
303 |
17 |
47 |
14 |
13,5 |
6,65 |
0,115 | |||
|
122 |
110 |
170 |
28 |
3,0 |
81,9 |
57,0 |
1,953 |
304 |
20 |
52 |
15 |
2,0 |
15,9 |
7,80 |
0,145 |
|
124 |
120 |
180 |
85,0 |
61,0 |
2,098 |
305 |
25 |
62 |
17 |
22,5 |
11,4 |
0,230 | |||
|
126 |
130 |
200 |
33 |
106 |
78,0 |
3,257 |
306 |
30 |
72 |
19 |
28,1 |
14,6 |
0,331 | ||
|
128 |
140 |
210 |
111 |
83,0 |
3,388 |
307 |
35 |
80 |
21 |
2,5 |
33,2 |
18,0 |
0,447 | ||
|
130 |
150 |
225 |
35 |
3,5 |
125 |
96,5 |
4,157 |
308 |
40 |
90 |
23 |
41,0 |
22,4 |
0,625 | |
|
Легкая серия диаметров 2, серия ширин 0 |
309 |
45 |
100 |
25 |
52,7 |
30,0 |
0,828 | ||||||||
|
200 |
10 |
30 |
9 |
1,0 |
5,90 |
2,65 |
0,031 |
310 |
50 |
110 |
27 |
3,0 |
61,8 |
36,0 |
1,062 |
|
201 |
12 |
32 |
10 |
6,89 |
3,10 |
0,037 |
311 |
55 |
120 |
29 |
71,5 |
41,5 |
1,375 | ||
|
202 |
15 |
35 |
11 |
7,80 |
3,55 |
0,046 |
312 |
60 |
130 |
31 |
3,5 |
81,9 |
48,0 |
1,717 | |
|
203 |
17 |
40 |
12 |
9,56 |
4,50 |
0,073 |
313 |
65 |
140 |
33 |
92,3 |
56,0 |
2,098 | ||
|
204 |
20 |
47 |
14 |
1,5 |
12,7 |
6,20 |
0,108 |
314 |
70 |
150 |
35 |
104 |
63,0 |
2,543 | |
|
205 |
25 |
52 |
15 |
14,0 |
6,95 |
0,129 |
315 |
75 |
160 |
37 |
112 |
72,5 |
3,055 | ||
|
206 |
30 |
62 |
16 |
19,5 |
10,0 |
0,200 |
316 |
80 |
170 |
39 |
124 |
80,0 |
3,632 | ||
|
207 |
35 |
72 |
17 |
2,0 |
25,5 |
13,7 |
0,284 |
317 |
85 |
180 |
41 |
4,0 |
133 |
90,0 |
4,201 |
|
208 |
40 |
80 |
18 |
32,0 |
17,8 |
0,349 |
318 |
90 |
190 |
43 |
143 |
99,0 |
4,954 | ||
Продолжение таблицы 10
|
Обозна-чение |
d |
D |
B |
r |
Грузоподъем-ность, kН |
Масса, кг |
Обозна-чение |
d |
D |
B |
r |
Грузоподъем-ность, kН |
Масса, кг | ||
|
Сr |
С0r |
Сr |
С0r | ||||||||||||
|
320 |
100 |
215 |
47 |
4,0 |
174 |
132 |
7,068 |
408 |
40 |
110 |
27 |
3,0 |
63,7 |
36,5 |
1,227 |
|
322 |
110 |
240 |
50 |
203 |
166 |
9,592 |
409 |
45 |
120 |
29 |
76,1 |
45,5 |
1,54 | ||
|
324 |
120 |
260 |
55 |
217 |
180 |
12,22 |
410 |
50 |
130 |
31 |
3,5 |
87,1 |
52,0 |
1,89 | |
|
326 |
130 |
280 |
58 |
5,0 |
229 |
193 |
15,00 |
411 |
55 |
140 |
33 |
100 |
63,0 |
2,29 | |
|
328 |
140 |
300 |
62 |
255 |
224 |
18,32 |
412 |
60 |
150 |
35 |
108 |
70,0 |
2,76 | ||
|
330 |
150 |
320 |
65 |
276 |
250 |
21,75 |
413 |
65 |
160 |
37 |
119 |
78,0 |
3,28 | ||
|
Тяжелая серия диаметров 4, узкая серия ширин 0 |
414 |
70 |
180 |
42 |
4,0 |
143 |
105 |
4,85 | |||||||
|
403 |
17 |
62 |
17 |
2,0 |
22,9 |
11,8 |
0,265 |
415 |
75 |
190 |
45 |
153 |
114 |
5,74 | |
|
404 |
20 |
72 |
19 |
30,7 |
16,6 |
0,398 |
416 |
80 |
200 |
48 |
163 |
125 |
6,72 | ||
|
405 |
25 |
80 |
21 |
2,5 |
36,4 |
20,4 |
0,530 |
417 |
85 |
210 |
52 |
5,0 |
174 |
135 |
7,88 |
|
406 |
30 |
90 |
23 |
47,0 |
26,7 |
0,725 |
418 |
90 |
225 |
54 |
186 |
146 |
11,4 | ||
|
407 |
35 |
110 |
25 |
55,3 |
31,0 |
0,954 |
|
|
|
|
|
|
|
| |
|
Примечания: 1) Технические требования – по ГОСТ 520-89. 2) Пример условного обозначения шарикового радиального однорядного подшипника легкой серии диаметров 2, серии ширин 0 с d= 50 мм,D= 90 мм,B= 20 мм: Подшипник 210 ГОСТ 8338-75 | |||||||||||||||
