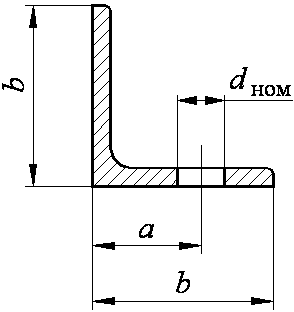

Размещение отверстий под заклепки и болты в угловых профилях по гост 8509-93

b

a

d_ном

b

a

d_ном

b

a

d_ном

20

13

4,5

45

25

11,0

80

45

21,5

25

15

5,5

50

30

13,0

90

50

23,5

28

15

6,5

56

30

13,0

100

55

23,5

32

18

6,5

63

35

17,0

110

60

26

36

20

9,0

70

40

20,0

125

70

26

40

22

11,0

75

45

21,5

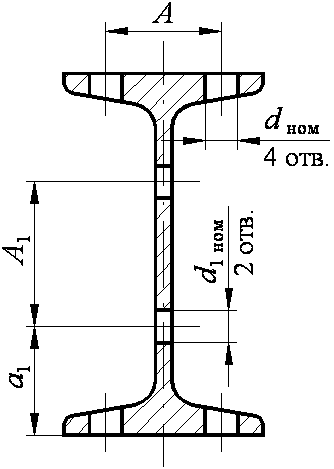

№ профиля

Полка

Стенка

А

d _ном

А₁

а₁

d_{1 ном}

10

32

9,0

40

30

9,0

12

36

9,0

48

36

13,0

14

45

11,0

60

40

13,0

16

45

13,0

80

40

13,0

18

50

13,0

80

50

17,0

20

55

17,0

100

50

17,0

22

60

20,0

100

60

21,5

24

60

20,0

120

60

21,5

27

70

21,5

150

60

21,5

30

75

23,5

170

65

23,5

33

80

23,5

200

65

23,5

36

80

23,5

220

70

23,5

40

80

23,5

260

70

23,5

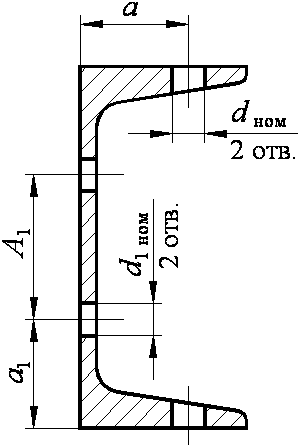

№ профиля

Полка

Стенка

а

d _ном

А₁

а₁

d_{1 ном}

5

20

9,0

-

-

-

6,5

20

9,0

-

-

-

8

25

11,0

-

-

-

10

30

11,0

34

33

9,0

12

30

17,0

44

38

13,0

14

35

17,0

56

42

15,0

16

35

20,0

60

50

17,0

18

40

20,0

70

55

20,0

20

45

23,5

80

60

23,5

22

50

26,0

90

65

26,0

24

50

26,0

110

65

26,0

27

60

26,0

130

70

26,0

30

60

26,0

160

70

26,0

33

60

26,0

190

70

26,0

36

70

26,0

210

75

26,0

40

70

26,0

250

75

26,0

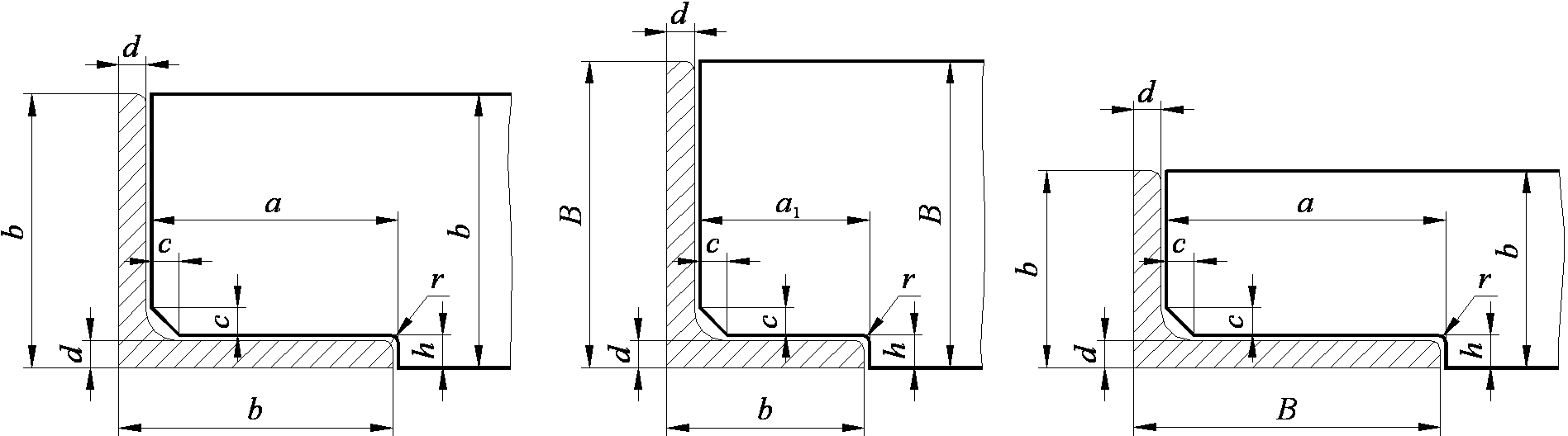

Для равнополочных уголков:a = b – d;Для неравнополочных уголков: a = B – d;

a₁ = b – d;

Для всех уголков:h = d +1.

Уголок равнопо-лочный

b

Уголок неравно-полочный

B/b

c

r

Уголок равнопо-лочный

b

Уголок неравно-полочный

B/b

c

r

Уголок равнопо-лочный

b

Уголок неравно-полочный

B/b

c

r

20; 25

25/16

3

1

56

56/36

6

1

100; 110

100/63; 110/70

12

2

28; 30; 32;36

32/20

4

60; 63

63/40

7

70

70/45

8

1,5

125; 140

125/80; 140/90

14

40; 45; 50

40/25; 45/28; 50/32

5

75; 80

75/50; 80/50

9

160; 180

160/100; 180/110

16

3

90

90/56

10

Примечание: Точность выполнения размеров a,a₁,h: ±1 мм.

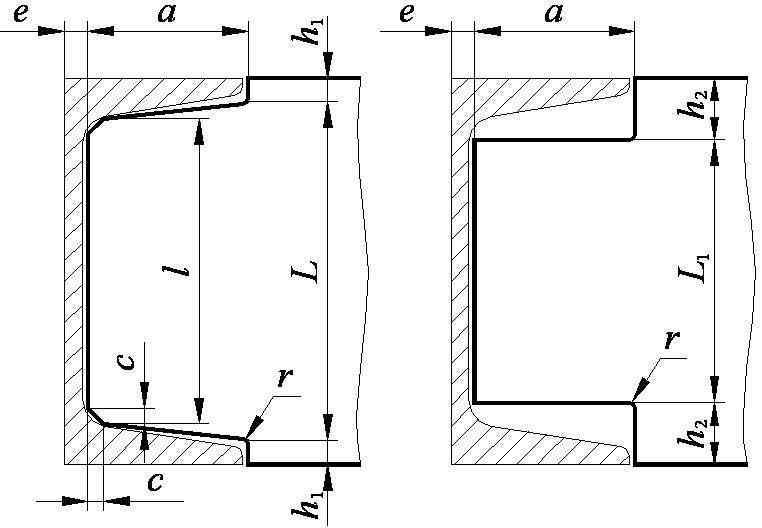

Для двутавровых балок по ГОСТ 8239-89

Для швеллеров по ГОСТ 8240-97

Тип I

Тип II

Тип I

Тип II

№ профиля

a±1

e

r

Тип I

Тип II

№ профиля

a±1

e

r

Тип I

Тип II

L_–1

h₁±0,5

l_–1

c

L₁±2

h₂±1

L_–1

h₁±0,5

l_–1

c

L₁±2

h₂±1

10

25

4

1,5

87

6,5

82

4

70

15

5

28

6

1,5

38

6

38

4

22

14

12

30

107

101

88

16

6,5

32

52

6,5

47

37

14

34

127

120

106

17

8

36

68

6

60

50

15

16

38

2

147

139

5

125

17,5

10

42

87

6,5

80

68

16

18

43

167

158

142

19

12

47

7

107

99

86

17

20

47

4,5

186

7

176

6

160

20

14

53

127

118

5

104

18

22

52

206

195

178

21

16

59

2

147

136

122

19

24

55

225

7,5

213

196

22

18

65

167

155

6

140

20

27

60

5

2,5

255

242

224

23

20

72

186

7

173

158

21

30

64

5,5

285

271

7

250

25

22

78

206

192

7

174

23

33

66

312

9

298

276

27

24

85

8

226

210

192

24

36

68

6,0

3,0

340

10

326

8

302

29

27

90

2,5

255

7,5

239

8

220

25

40

73

380

364

338

31

30

94

9

285

268

246

27

33

100

314

8

295

9

272

29

36

104

10

3

342

9

323

10

300

30

40

109

380

10

360

334

33

Примечание: Профиль типа I применяют в тех случаях, когда по расчету соединения на прочность требуется приварка примыкающих деталей к полкам двутавра или швеллера.
