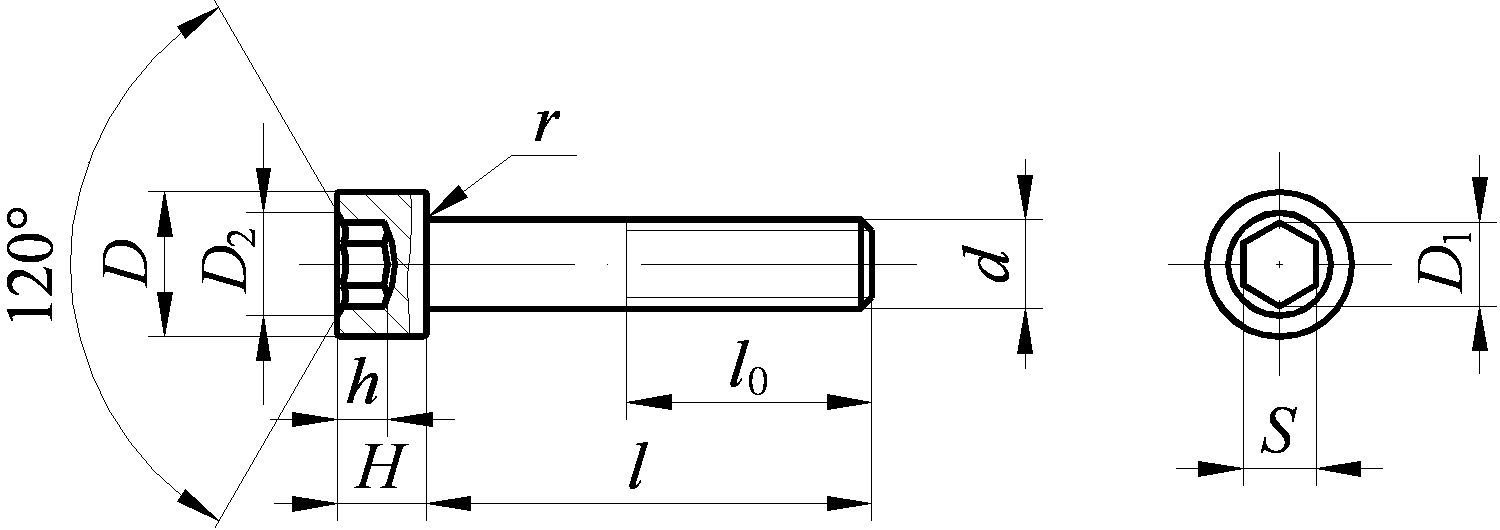

Винты с цилиндрической головкой и шестигранным углублением «под ключ» класса точности а (по гост 11738-84)

Резьба d

Шаг резьбы

D

H

S

D₁

D₂

h

r

l

крупный

мелкий

не менее

не более

4

0,7

–

7

4

3

3,5

3,8

2,2

0,2

0,35

8-40

5

0,8

–

8,5

5

4

4,6

4,9

2,8

0,5

10-50

6

1

–

10

6

5

5,8

6,1

3,5

0,25

0,6

10-60

8

1,25

1

13

8

6

6,9

7,2

4,5

0,4

1,1

12-80

10

1,5

1,25

16

10

8

9,2

9,7

6

16-100

12

1,75

18

12

10

11,5

12

7

0,6

1,6

20-130

16

2

1,5

24

16

14

16,2

16,7

9

25-160

20

2,5

30

20

17

19,6

20,4

11

0,8

2,2

30-180

24

3

2

36

24

19

21,9

22,7

13

35-180

30

3,5

45

30

22

25,4

26,2

18

1,0

2,7

55-180

36

4

3

54

36

27

31,2

32

21

3,2

70-180

Примечания: 1) Длина резьбовой части l₀ приведена в таблице 49.

2) Пример обозначения винта диаметром резьбы d = 12 мм, длиной l = 50 мм, с крупным шагом резьбы, полем допуска 6g, класса прочности 5.8, без покрытия:

Винт М12-6g50.58.029 ГОСТ 11738-84

d

Длина винта l

3

4; 5

6

8; 9; 10; 11

12

14

16

20

25

30

35; 40

45; 50

55; 60

65

70

75; 80

90; 100

110; 120

130

140; 150; 160

170; 180

Длина резьбы l₀ (знаком  отмечены винты с резьбой по всей длине)

2











10

2,5











11

3













12

4













14

5











16

6











18

8











22

10









26

12







30

36

16







38

44

20







46

52

24







54

60

30







66

72

36





78

84

ГОСТ 1476-93

ГОСТ 1477-93

ГОСТ 1478-93

Общие размеры

ГОСТ 1476-93

ГОСТ 1477-93

ГОСТ 1478-93

Резьба

d

Шаг резьбы

b

h

c

l₁

l

l

d₁

r₁

l₂

l

круп-ный

мел-кий

2

0,4

–

0,3

0,9

0,3

–

3-10

3-8

–

–

–

–

2,5

0,45

–

0,4

1,1

–

4-14

4-12

–

–

–

–

3

0,5

–

0,5

1,2

0,5

–

4-16

4-14

–

–

–

–

4

0,7

–

0,6

1,4

–

6-20

6-20

–

–

–

–

5

0,8

–

0,8

1,8

1,0

–

6-25

8-25

3,5

0,3

2,5

8-25

6

1

–

1,0

2,0

2,5

8-30

8-30

4,5

0,4

3,0

10-35

8

1,25

1

1,2

2,5

1,6

3,0

10-40

10-40

6,0

4,0

10-40

10

1,5

1,25

1,6

3,0

4,0

12-50

12-50

7,5

0,5

4,5

12-50

12

1,75

2,0

3,5

5,0

9,0

0,6

6,0

16-50

Примечания: 1) Длину l в указанном диапазоне брать из ряда: 3; 4; 5; 6; 8; 10; 12; 14; 16; 20; 25; 30; 40; 45; 50.

2) Пример обозначения винта установочного с диаметром резьбы d = 10 мм, длиной l = 25 мм, с крупным шагом резьбы, полем допуска 6g, класса прочности 4.8:

Винт М10-6g25.48 ГОСТ 1478-93
