1.1.4 Промислові запаси шахтного поля

Промислові запаси вугілля робочого пласту d₄по категоріях А+В+С₁оцінювалися 112,2млн. тонн. Шахта призначена для видобутку гостродефіцитного коксівного вугілля марки КО.

Коротка характеристика вугільного пласта в існуючих межах ПАT ШУ «ПОКРОВСЬКЕ» в контурах балансових запасів приведена в таблиці 1.2.

Таблиця 1.2

Характеристика вугільного пласта в існуючих межах ПАT ШУ «ПОКРОВСЬКЕ» в контурах балансових запасів

Найменування показника	Одиниця виміру		На 01.01.2014.
Промислові запаси вугілля всього	млн.т.		178,2
у т.ч. по розробляємим пластам	млн.т.		178,2
Промислові запаси коксівного вугілля	млн.т.		178,2
Промислові запаси на пластах з кутом падіння до 35 градусів	млн.т.		178,2
у т.ч. з потужністю більше 1.0 м	млн.т.		153,0
Промислові запаси на глибині:
до 600 м	млн.т.		32,7
601 -1200 м	млн.т.	95,2
більше 1200 м	млн.т.		50,3
Промислові запаси по маркам вугілля:
Ж	млн.т.		11,8
К	млн.т.		166,4

1.1.5 Застосовувані засоби механізації видобутку вугілля і їх характеристики

Одним з найважливіших умов неперервності виробничого процесу добутку вугілля є комплексна автоматизація і автоматизація трудомістких головних і допоміжних процесів.

Механізація очисних робіт при виймальній потужності пласта 1,5-2,06 м:

• механізовані кріпи – 3КД90Т, MVPO2800

• комбайни – РКУ13, MB 12(350Е)

• конвеєра – СПЦ-230, СП326, КСД28, CZK228

Механізація очисних робіт при виймальній потужності пласта 0,8-1,5 м:

• механізовані крепі – ДМ, MVPO3000X

• комбайни – 1К-101УД, MB 12(220Е)

• конвеєра – СП-251, CZK228

В границях виїмкових полів технологія ведення робіт – безціликова. Схема роботи вугільного комбайна в лаві прийнята одностороння, що виключає знаходження людей в зоні пилового потоку, що утворюється при роботі комбайна.

Таблиця 1.3

Технічні характеристики механізованих кріплень типів 3КД90Т та ДМ

	3КД90Т	ДМ
Потужність обслуговуючих пластів, м	1,35-2,0	0,85-1,5
Допустимі кути падіння пластів для роботи по простиранню, град. для роботи по падінню, град.	35 10	35 10
Удільний опір на 1м2 підтримуючої площ, кН/м2	847-875	325-485
Опір секції, кН	4800	1840-2800
Коефіцієнт гідравлічної роздвижності	1,95	2,1
Усилення пересувної секції, кН	392	300
Шаг установки секції, м	1,5	1,5
Максимальний робочий тиск напірної магістралі, МПа	32	32
Габаритні розміри секцій висота min-mах, м ширина, мм	1000-1950 1400	0,61-1,5 1370
Маса секцій, кг	9600	7300

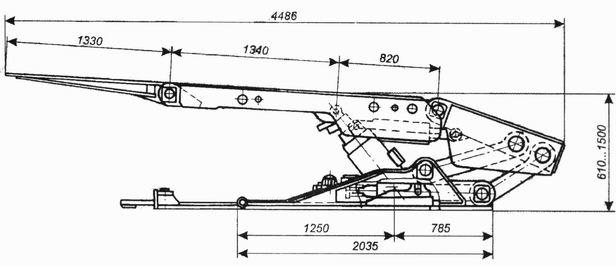

Рисунок 1.1 – Загальний вигляд механізованого кріплення ДМ

Таблиця 1.4

Технічні характеристики очисного комбайна РКУ13

Границя регулювання по висоті, м	1,25-2,2
Число шнеків	2
Ширина захвату, м	0,63
Діаметр шнеків, мм	1250-1400
Швидкість подачі, м/хв	≤5/10
Тягове зусилля, кН	360/180
Тип електродвигуна комбайна	ЭКВЭ-4-200
Потужність електродвигуна, кВТ	200
Напруга, В	660; 1140
Довжина по корпусу, мм	6950
Ширина по корпусу, мм	915
Висота по корпусу, мм	950
Маса, кг	20000

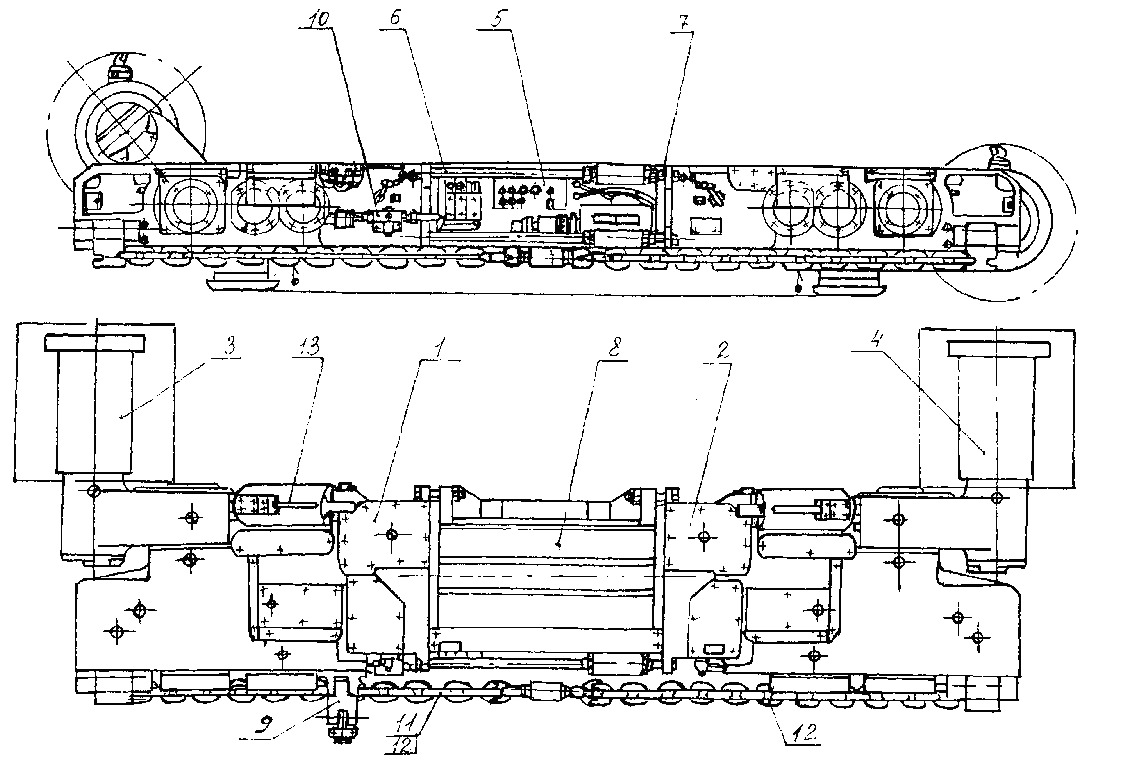

Рисунок 1.2 – Загальний вигляд очисного комбайна 1К-101УД, де: 1,2–редуктора ріжучих частин; 3,4–шнеки виконавчих органів; 5–електрообладнання; 6,7–стяжки; 8–енергоблок; 9–кронштейн кабелеукладача; 10–пристрій зрошування; 11,12–тягові ланцюги.

Таблиця 1.5

Технічні характеристики конвеєрів типів СП326, СП251 та СПЦ230

	СП326	СП251	СПЦ230
Довжина конвейера в поставці, м	340	250	310
Швидкість руху тягового органу, м/с	1,0	1,0	1,0
Кількість приводних двигунів, шт.	3	3 або 4	3
Номінальна потужність, кВт.	65/200	165/300	55/200
Відстань між осями ланцюгів, мм	550	480	480
Шаг скребків, мм	1080	1032	1050
Висота боковин риштака, мм	285	190	200
Довжина риштака по боковинах, мм	1500	1500	1500
Ширина риштака по боковинах, мм	754	642	700

В границях виїмкових полів технологія ведення робіт – безціликова. Схема роботи вугільного комбайна в лаві прийнята одностороння, що виключає знаходження людей в зоні пилового потоку, що утворюється при роботі комбайна.
