Testovye_zadania_Fizika_s_otvetami_260800_62_i
.pdf95. На рисунке показана зависимость силы тока от времени в электрической цепи с индуктивностью 1 мГн. Модуль среднего значения ЭДС самоиндукции в интервале от 15 до 20 с. (в мкВ) равен...
-: a) 10 -: b) 0 +: c) 4 -: d) 20
96. На рисунке представлена зависимость магнитного потока, пронизывающего некоторый контур, от времени. Максимальное значение ЭДС индукции в контуре равно...
-: a) 10 В -: b) В
-: c) В +: d) В
97. Сила тока, протекающего в катушке, изменяется по законуI = 1 − 0, 2t . Если при этом на концах катушки наводится ЭДС самоиндукции
В, то индуктивность катушки равна...
+: a) |
0,1 Гн |
-: b) |
4 Гн |
-: c) |
1 Гн |
-: d) |
0,4 Гн |
98. Рамка с током с магнитным дипольным моментом, направление которого указано на рисунке, находится в однородном магнитном поле. Момент сил, действующих на диполь, направлен…
-: a) противоположно вектору магнитной индукции
-: b) по направлению вектора магнитной индукции
+: c) перпендикулярно плоскости рисунка к нам
-: d) перпендикулярно плоскости рисунка от нас
61
99. Рамка с током с магнитным дипольным моментом, направление которого указано на рисунке, находится в однородном магнитном поле. Момент сил, действующих на диполь, направлен…
+: a) перпендикулярно плоскости рисунка от нас
-: b) перпендикулярно плоскости рисунка к нам -: c) по направлению вектора магнитной индукции
-: d) противоположно вектору магнитной индукции
100. Ионы, имеющие одинаковые скорости, но разные удельные заряды, влетают в однородное магнитное поле. Их траектория приведена на рисунке. Величина наименьшего удельного заряда соответствует траектории …
-: a) 2
-: b) характеристики траекторий не зависят от величины удельных зарядов
+: c) 3 -: d) 1
101. Ионы, имеющие одинаковые удельные заряды, влетают в однородное магнитное поле. Их траектории приведены на рисунке. Наименьшую скорость имеет ион, движущийся по траектории …
-: a) 3
-: b) характеристики траекторий не зависят от скорости
-: c) 2 +: d) 1
102. Вблизи длинного проводника с током (ток направлен от нас) пролетает электрон со скоростью . Сила Лоренца …
-: a) направлена влево -: b) направлена к нам +: c) направлена от нас -: d) направлена вправо
62
103. Вблизи длинного проводника с током (ток направлен к нам) пролетает протон со скоростью . Сила Лоренца …
-: a) |
равна нулю |
+: b) |
направлена от нас |
-: c) |
направлена к нам |
-: d) |
направлена влево |
-: e) |
направлена вправо |

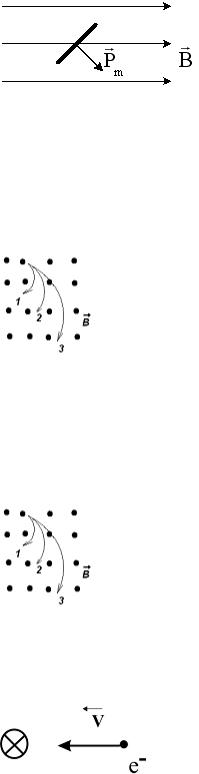

104. Магнитный |
момент |
Pm контура с током ориентирован во внешнем |
|
магнитном поле |
B так, |
как показано на рисунках. Положение рамки |
|
устойчиво и момент сил, действующих на нее, равен нулю в случае … |
|||
+: a) |
-: b) |
-: c) |
-: d) |
105. На рисунке изображен вектор скорости движущегося электрона. Вектор
индукции магнитного поля, создаваемого электроном при движении в точке С направлен …
-: a) сверху вниз -: b) снизу вверх +: c) на нас
-: d) от нас
106. Вблизи длинного проводника с током (ток направлен к нам) пролетает протон со скоростью . Сила Лоренца …
-: a) направлена к нам -: b) направлена от нас +: c) равна нулю
-: d) направлена вправо -: e) направлена влево
63
107. На рисунке показана зависимость силы тока от времени в электрической цепи с индуктивностью 1 мГн. Модуль среднего значения ЭДС самоиндукции в интервале от 15 до 20 с. (в мкВ) равен...
-: a) 10 -: b) 0 +: c) 4 -: d) 20
108. Индуктивность контура зависит от …
-: a) материала, из которого изготовлен контур
-: b) скорости изменения магнитного потока сквозь поверхность, ограниченную контуром
+: c) формы и размеров контура, магнитной проницаемости среды -: d) силы тока, протекающего в контуре
109.Величина магнитной индукции B используется при описании… -: a) теплового поля
-: b) поля механических напряжений -: c) электростатического поля
+: d) магнитного поля
110.Единицей измерения магнитной индукции В является…
-: a) А/м -: b) Гн/м +: c) Тл -: d) Вб
111. Магнитной индукцией В является величина…
+: a) 0.7 Тл
-: b) 0,3·Вб; -: c) 800 А/м
-: d) 1,256· Гн/м
112. Единицей измерения напряженности магнитного поля Н является…
+: a) А/м -: b) Тл -: c) Вб -: d) Гн/м
113. Напряжённость магнитного поля связана с индукцией магнитного поля соотношением…
64
-: a) D = εεo E
+: b) B
R = H
μμo
-: c) H = μo B -: d) B = μμo H
114. Проводник в форме кольца помещен в однородное магнитное поле, как показано на рисунке. Индукция магнитного поля уменьшается со временем. Индукционный ток в проводнике направлен …
-: a) для однозначного ответа недостаточно данных
-: b) ток в кольце не возникает +: c) по часовой стрелке
-: d) против часовой стрелки
115. На рисунке показана зависимость силы тока от времени в электрической цепи с индуктивностью 1 мГн. Модуль среднего значения ЭДС самоиндукции в интервале от 5 до 10 с (в мкВ) равен...
-: a) 20 -: b) 0 -: c) 10 +: d) 2
116. Контур площадью м2 расположен перпендикулярно к линиям магнитной индукции. Магнитная индукция изменяется по закону
. Модуль ЭДС индукции, возникающая в контуре, изменяется по закону...
+: a)
-: b) -: c)
117. |
На рисунке |
представлена |
зависимость |
магнитного |
потока, |
пронизывающего |
некоторый |
контур, |
от |
времени. |
|
|
|
65 |
|
|
|
График зависимости ЭДС индукции в контуре от времени представлен на
рисунке...
-: a) |
+: c) |
-: b) |
|
-: d) |
|
|
|
|
|
||
118. |
За время t = 0,5c |
на |
концах катушки |
наводится ЭДС |
самоиндукции Eis = 25B . Если |
при |
этом сила тока в |
цепи изменилась |
|
от I1 = 10 A до I2 = 5A , то индуктивность катушки равна... |
|
|||
-: a) |
25 Гн |
|
|
|
-: b) |
25 мГн |
|
|
|
+: c) |
2,5 Гн |
|
|
|
-: d) |
0,25 Гн |
|
|
|
119.Через контур, индуктивность которого L= 0,02 Гн, течет ток,
изменяющийся |
по закону |
. |
Амплитудное |
значение |
ЭДС |
|
самоиндукции, |
возникающей |
в |
контуре, |
равно |
… |
|
-: a) |
0,5 В |
|
|
|
|
|
-: b) |
500 В |
|
|
|
|
|
+: c) |
5 В |
|
|
|
|
|
-: d) |
0,01 В |
|
|
|
|
|
66
120. На рисунке показана зависимость проекции вектора индукции магнитного поля В в ферромагнетике от напряженности Н внешнего магнитного поля. Участок соответствует …
-: a) магнитной индукции насыщения ферромагнетика
+: b) коэрцитивной силе ферромагнетика -: остаточной магнитной индукции ферромагнетика
-: c) остаточной намагниченности ферромагнетика
121. При помещении диэлектрика в электрическое поле напряженность электрического поля внутри бесконечного однородного изотропного диэлектрика с диэлектрической проницаемостьюε ...
-: a) |
остается неизменной |
|
-: b) |
остается равной нулю |
|
-: c) |
увеличивается в ε |
раз |
+: d) |
уменьшается в ε |
раз |

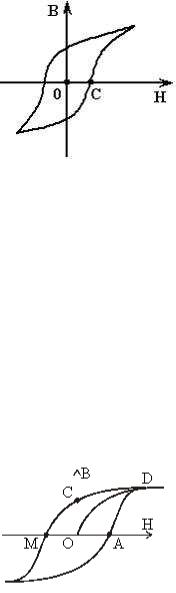

122. На рисунке приведена петля гистерезиса (B – индукция, H – напряжённость магнитного поля). Остаточной индукции на графике соответствует отрезок…
-: a) ОМ -: b) ОА +: c) ОС
-: d) ОD
123. Пять веществ имеют различные относительные магнитные проницаемости μ . Диамагнетиком среди этих веществ является вещество с магнитной проницаемостью …
-: a) μ =1,00023 -: b) μ =100
+: c) μ =0,9998 -: d) μ =1
124. В длинный соленоид поместили ферритовый сердечник с магнитной проницаемостью μ . Индуктивность соленоида при этом …
-: a) не изменится
67
-: b) уменьшится в μ раз
-: c) увеличится в ( μ + 1) раз -: d) уменьшится в ( μ + 1) раз +: e) увеличится в μ раз

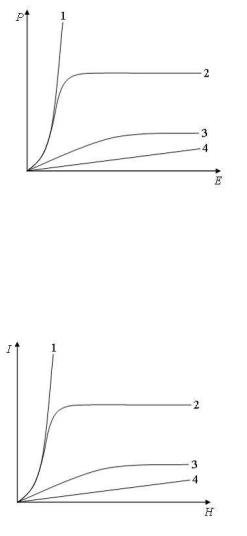

125. На рисунке представлены графики, отражающие характер зависимости поляризованности Р от напряженности поля Е. Укажите зависимость,
соответствующую сегнетоэлектрикам.
-: a) 4
+: b) 3
-: c) 2
-: d) 1
126. На рисунке представлены графики, отражающие характер зависимости величины намагниченности I вещества (по модулю) от напряженности магнитного поля Н. Укажите зависимость, соответствующую
диамагнетикам.
-: a) 2
+: b) 4
-: c) 3
-: d) 1
127. На рисунке представлены графики, отражающие характер зависимости величины намагниченности I вещества (по модулю) от напряженности магнитного поля Н. Укажите зависимость, соответствующую
ферромагнетикам.
68
-: a) 4
+: b) 2
-: c) 1
-: d) 3
128. На рисунке показана зависимость магнитной проницаемости μ от
напряженности внешнего магнитного поля Н для ...
-: a) парамагнетика +: b) ферромагнетика -: c) любого магнетика
-: d) диамагнетика
129. Трансформатор - это статическое электромагнитное устройство, имеющее две или более индуктивно связанных обмоток и предназначенное…
+: a) для преобразования посредством электромагнитной индукции одной или нескольких систем переменного тока в одну или несколько других систем переменного тока
-: b) для повышения мощности, передаваемой от источника электрической энергии к приемнику, посредством электромагнитной индукции
-: c) для снижения искажений формы входного сигнала, передаваемого от источника электрической энергии к приемнику
-: d) для понижения мощности, передаваемой от источника электрической энергии к приемнику, посредством электромагнитной индукции
130. Основными элементами конструкции трансформатора являются…
-: a) каркас из неферромагнитного материала, на котором располагаются одна обмотка
+: b) магнитопровод из листовой электротехнической стали и обмотки – первичная и вторичная, связанные индуктивно при помощи магнитного потока
-: c) каркас из неферромагнитного материала, на котором располагаются обмотки – первичная и вторичная, образующие делитель напряжения
-: d) неподвижные обмотки – первичная и вторичная, связанные посредством электрического поля из-за емкостной связи между ними
69
131. При увеличении нагрузки коэффициент трансформации трансформатора…
+: a) |
не изменится |
-: b) |
будет равен нулю |
-: c) |
увеличится |
-: d) |
уменьшится |
132. |
Если внести металлический проводник в электрическое поле, то … |
-: a) жесткие диполи молекул будут ориентироваться в среднем в направлении вдоль вектора напряженности электрического поля
-: b) у молекул возникнут индуцированные дипольные моменты, ориентированные вдоль линий поля
-: c) возникнет пьезоэлектрический эффект
+: d) возникнут индуцированные заряды, которые распределятся по внешней поверхности проводника, а электрическое поле внутри проводника будет отсутствовать
-: e) у молекул возникнут дипольные моменты, ориентированные в направлении, противоположном силовым линиям внешнего электрического поля
133. Полная система уравнений Максвелла для электромагнитного поля имеет вид:
Следующая система уравнений:
70
