Курсовая работа по курсу «Электроника»
ПРИЛОЖЕНИЯ
П1. Номинальные ряды
Ряд |
|
|
|
|
|
|
|
|
|
Номиналы |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Е6 |
|
|
|
10 |
|
|
|
|
|
15 |
|
|
|
|
|
22 |
|
|
|||
20% |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
33 |
|
|
|
|
|
47 |
|
|
|
|
|
68 |
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Е12 |
10 |
|
|
|
12 |
15 |
|
|
|
18 |
|
22 |
|
|
27 |
||||||
10% |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
33 |
|
|
|
39 |
47 |
|
|
|
56 |
|
68 |
|
|
82 |
|||||||
|
|
|
|
|
|
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Е24 |
10 |
|
11 |
|
12 |
|
13 |
15 |
|
16 |
|
18 |
|
20 |
22 |
|
24 |
|
27 |
|
30 |
5% |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
33 |
|
36 |
|
39 |
|
43 |
47 |
|
51 |
|
56 |
|
62 |
68 |
|
75 |
|
82 |
|
91 |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ряд Е6 - 20%. Применяется обычно для электролитических конденсаторов. Ряд Е12 - 10%. Применяется для резисторов и конденсаторов.
Ряд Е24 - 5%. Применяется для резисторов и конденсаторов.
11
Курсовая работа по курсу «Электроника»
П2. Пример оформления спецификации
Спецификация элементов
№ |
Поз. |
Название |
К-во |
Примечание |
|
|
|
|
|
|
|
Резисторы |
|
|
|
|
|
|
|
1 |
R1 |
С2-23-0,125Вт-6,8кОм ±5% |
1 |
|
2 |
R2 |
МЛТ-2Вт-330кОм ±10% |
2 |
Соединить параллельно |
3 |
R3 |
СП3-19а -0,5Вт-470 ±10% |
1 |
|
|
|
|
|
|
|
|
Конденсаторы |
|
|
|
|
|
|
|
4 |
С1 |
К53-4 33мкФ х 16В ±20% |
1 |
|
5 |
С2 |
КМ 5А М750 120пФ ±10% |
1 |
|
|
|
|
|
|
|
|
Диоды |
|
|
|
|
|
|
|
6 |
VD1 |
КД 226 Г |
1 |
|
|
|
|
|
|
|
|
Транзисторы |
|
|
|
|
|
|
|
7 |
VT1 |
КТ 3102 А |
1 |
|
8 |
VT2 |
2Т 9124 В |
1 |
|
|
|
|
|
|
|
|
Микросхемы |
|
|
|
|
|
|
|
9 |
DA1 |
ОС 140 УД6В |
1 |
140 УД6В |
10 |
DD2 |
КМ 155 ИЕ7 |
1 |
SN 74193J |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
12
Курсовая работа по курсу «Электроника»
П3. Таблица наименований и соответствия операционных усилителей, производимых различными фирмами
NN |
Прибор |
AD |
AMD |
|
ВВ |
Calo |
Dalel |
Exar |
FC |
Fuj |
GS |
Harr |
|
Hit |
|||
пп |
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
140УД6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
HA26O5 |
|
|
2 |
140УД7 |
|
|
|
|
|
|
|
|
|
uA741 |
|
|
|
|
|
|
3 |
140УД8 |
|
|
|
|
|
|
|
|
|
uA740 |
|
|
|
|
|
|
4 |
140УД10 |
|
LM318 |
|
|
|
|
|
|
|
uA318 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
5 |
М0УД11 |
|
LM318 |
|
|
|
|
|
|
|
uA318 |
|
|
|
|
|
|
6 |
140УД12 |
|
|
|
|
|
|
|
|
|
uA776 |
|
|
|
HA-2720 |
|
|
7 |
140УД14 |
|
|
|
|
|
|
|
|
|
uA308 |
|
|
|
|
|
|
8 |
140УД17 |
ADOP-07 |
|
|
|
OP-07 |
|
|
|
|
|
|
|
|
HA-OP07 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
9 |
140УД18 |
|
IF35S |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
10 |
М0УД20 |
|
747 |
|
|
|
|
|
|
|
uA747 |
|
|
|
|
|
HA17747 |
11 |
140УД21 |
|
|
|
|
|
AM-414-2 |
|
|
uA714 |
|
|
|
HA2900 |
|
|
|
12 |
140УД22 |
|
LF3S6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
13 |
140УД23 |
|
LF357 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
14 |
М0УД24 |
|
|
|
|
|
АМ7650 |
|
|
|
|
|
|
|
|
|
|
1S |
140УД25 |
ОР-27 |
|
|
ОР-27 |
ОР-27 |
|
|
|
|
|
|
|
|
HA-OP27 |
|
|
16 |
140УД26 |
|
|
|
ОРА37 |
ОР-37 |
|
|
|
|
|
|
|
|
HA-OP37 |
|
|
17 |
140УД27 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
18 |
153УД1 |
|
|
|
|
|
|
|
|
|
uA709 |
|
|
|
|
|
|
19 |
153УД2 |
AD101 |
LM101 |
|
|
|
|
|
|
|
uA101 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
20 |
153УДЗ |
|
|
|
|
|
|
|
|
|
uA709A |
|
|
|
|
|
|
21 |
153УД4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
22 |
153УД5 |
|
725 |
|
|
|
|
|
|
|
uA725 |
|
|
|
|
|
|
23 |
153УД6 |
AD101A |
LM101A |
|
|
|
|
|
|
|
|
|
|
|
LM101A |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
24 |
154УД1 |
|
|
|
|
|
АМ-470-2М' |
|
|
|
|
|
|
HA2700 |
|
|
|
25 |
154УД4 |
|
|
3507 |
|
|
|
|
|
|
|
|
|
HA2S20 |
|
|
|
26 |
544УД1 |
|
|
|
|
|
|
|
|
|
uA740 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
27 |
651УД1 |
|
725 |
|
|
|
|
|
|
|
uA725 |
|
|
|
|
|
|
28 |
574УД2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
29 |
574УД3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
30 |
1040УД1 |
|
|
|
|
|
|
|
|
|
|
MB47358 |
GL35S |
|
|
HA17358 |
|
31 |
1053УД2 |
|
|
|
|
|
|
|
|
|
|
MB47358 |
GL358 |
|
|
HA17358 |
|
32 |
1053УДЗ |
|
|
|
|
|
|
|
|
|
uA2902 |
|
|
|
|
|
HA17902 |
33 |
1401УД2 |
|
|
|
|
|
|
|
|
|
uA324 |
MB3614 |
GL324 |
|
|
HA17324 |
|
34 |
1401УДЗ |
|
|
|
|
|
|
|
XR-346 |
|
|
|
|
|
|
|
|
35 |
1420УД1 |
АО5539 |
|
|
|
|
|
|
|
|
|
|
|
|
HA2539 |
|
|
36 |
1423УД1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
37 |
1423УДЗ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
38 |
1433УД1 |
ADS40 |
|
|
|
|
|
|
|
|
|
|
|
|
HA5190 |
|
|
13
Курсовая работа по курсу «Электроника»
NN |
Прибор |
INT |
JRC |
LTC |
Mai |
Мах |
МП |
Mot |
MPS |
NEC |
|
KS |
пп |
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
140УД6 |
|
|
|
|
|
|
MCI4SG |
|
|
|
|
2 |
140УД7 |
|
|
|
|
|
|
МС1741 |
MPS502 |
uPC741 |
|
|
3 |
140УД8 |
LM740 |
|
|
|
|
|
|
|
|
|
LH740 |
4 |
140УД10 |
|
NJM318 |
LM318 |
|
|
|
|
|
uPC159A |
|
LM318 |
5 |
М0УД11 |
|
NJM318 |
LM318 |
|
|
|
|
|
uPC159A |
|
LM318 |
6 |
140УД12 |
|
|
|
|
|
|
МС177В |
|
|
|
|
7 |
140УД14 |
|
|
|
|
|
|
LM308 |
MPOP308 |
uPC156A |
|
LU30S |
8 |
140УД17 |
|
OP-07 |
OP-07 |
|
ОР07 |
|
|
МРОР-07 |
uPC354 |
|
|
9 |
140УД18 |
|
|
LF355 |
|
|
|
LF355 |
МР355 |
|
|
LF355 |
10 |
М0УД20 |
|
|
|
|
|
|
МС1747 |
|
uPC251 |
|
LM747 |
11 |
140УД21 |
|
|
|
|
|
|
|
MP5S07 |
|
|
|
12 |
140УД22 |
|
|
LF356 |
|
|
|
LF356 |
МР356 |
uPC35GC |
|
LF366 |
13 |
140УД23 |
|
|
LF357 |
|
|
|
LF3S7 |
MP3S7 |
uPC3S7C |
|
LF367 |
14 |
М0УД24 |
ICL7650 |
|
|
|
ICL7650 |
|
|
|
|
|
|
1S |
140УД25 |
|
|
OP-27 |
|
|
|
OP-27 |
МРОР27 |
|
|
|
|
|
|
|
|
|
|
|
|||||
16 |
140УД26 |
|
|
OP-37 |
|
|
|
ОР-37 |
МРОР37 |
|
|
|
17 |
140УД27 |
|
|
|
|
|
|
|
|
|
|
|
18 |
153УД1 |
|
|
|
|
|
|
МС1709 |
|
uPC55 |
|
LM709 |
19 |
153УД2 |
AD101 |
|
|
|
|
|
LM101 |
|
|
|
LM1O1 |
20 |
153УДЗ |
|
|
|
|
|
|
МС1709А |
|
uPC55A |
|
|
|
|
|
|
|
|
|
|
|
||||
21 |
153УД4 |
|
|
|
|
|
|
|
|
|
|
|
22 |
153УД5 |
|
|
|
|
|
|
|
MPS505 |
uPC154 |
|
LM72S |
23 |
153УД6 |
|
|
|
|
|
|
LM101A |
|
|
|
LM101A |
24 |
154УД1 |
|
|
|
|
|
|
|
|
|
|
|
25 |
154УД4 |
HA2S20 |
|
|
|
|
|
|
|
|
|
|
26 |
544УД1 |
LM740 |
|
|
|
|
|
|
|
|
|
LM740 |
27 |
651УД1 |
|
|
|
|
|
|
|
MP5505 |
uPC1S4 |
|
LM726 |
28 |
574УД2 |
|
|
|
|
|
|
|
|
uPC803 |
|
|
29 |
574УД3 |
|
|
|
|
|
|
LF351 |
|
|
|
LF361 |
30 |
1040УД1 |
|
|
|
AN6562 |
|
М5223 |
LM358 |
|
uPC358C |
|
LM3S8 |
31 |
1053УД2 |
|
|
|
AN6562 |
|
М5223 |
LM3SS |
|
uPC358C |
|
LM358 |
32 |
1053УДЗ |
|
NJM2902 |
|
|
|
|
LM2902 |
|
uPC2902 |
|
LM2902 |
33 |
1401УД2 |
|
|
|
AN6564 |
|
М5224 |
LM324 |
|
uPC451 |
|
LM324 |
34 |
1401УДЗ |
|
|
|
|
|
|
|
|
|
|
LM346 |
35 |
1420УД1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
36 |
1423УД1 |
ICL7612 |
|
|
|
ICL7612 |
|
|
|
|
|
|
37 |
1423УДЗ |
1CL7642 |
|
|
|
ICL7642 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
38 |
1433УД1 |
|
|
|
|
|
|
|
|
|
|
|
14
Курсовая работа по курсу «Электроника»
П4. Пример оформления курсовой работы
МОСКОВСКИЙ ЭНЕРГЕТИЧЕСКИЙ ИНСТИТУТ (ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)
Курсовая работа
ГЕНЕРАТОР ПАЧЕК ИМПУЛЬСОВ
|
Выполнил |
|
Студент |
|
Иванов Иван Иванович |
|
|
|
Группа |
|
А-16-06 |
|
|
|
Дата |
|
15 мая 2008 г. |
|
|
|
Принял
Преподаватель Петров Петр Петрович
Оценка
Дата
15
Курсовая работа по курсу «Электроника»
Содержание |
|
|
1. |
Задание на проектирование и исходные данные ……………… |
3 |
2. |
Генератор пачек прямоугольных импульсов …………………. |
… |
|
2.1. Блок-схема …………………………………………………. |
… |
|
2.2. Описание работы ………………………………………….. |
… |
|
2.3. Принципиальная схема ……………………………………. |
… |
3.Расчет элементов схемы ………………………………………..
3.1.Усилитель входного сигнала ………………………………
3.1.1.Описание работы схемы ……………………………..
3.1.2.Расчет элементов схемы ……………………………..
3.1.3.Моделирование работы усилителя ………………….
3.2.Формирователь длительности пачки ………………………
3.2.1.Описание работы схемы ……………………………..
3.2.2.Расчет элементов схемы ……………………………..
3.2.3.Моделирование работы формирователя ……………
3.3.Управляемый генератор прямоугольных импульсов ……
3.3.1.Описание работы схемы ……………………………..
3.3.2.Расчет элементов схемы ……………………………..
3.3.3.Моделирование работы генератора …………………
4.Моделирование работы ГППИ …………………………………
5.Перечень элементов (спецификация) ………………………….
6.Список использованной литературы …………………………..
16
Курсовая работа по курсу «Электроника»
1.Задание на проектирование и исходные данные
8.В соответствии со своим вариантом на основе заданной структурной схемы ГППИ разработать ее принципиальную схему.
9.Если необходимо, ввести в схему соответствующих блоков узлы
сопряжения (согласования) и синхронизации.
10.Построить диаграммы переходных процессов в узловых точках своей доработанной схемы.
11.Для каждого блока:
−провести анализ работы;
−для генераторных схем построить временные диаграммы;
−обосновать выбор элементов схемы и рассчитать их.
12.Составить спецификацию элементов ГППИ в соответствии с ЕСКД. 13.Проверить работоспособность ГППИ, смоделировав его работу на ЭВМ (полностью или, по согласованию с преподавателем, отдельного
блока).
14.Составить пояснительную записку.
Технические требования
4.Структурная схема генератора пачки прямоугольных импульсов соответствует рис. 1 и включает следующие блоки:
−усилитель входного сигнала (рис. 2);
−формирователь длительности пачки (рис. 3);
−управляемый генератор прямоугольных импульсов (рис. 4).
5.Параметры входного сигнала:
−полярность – …;
−минимальная амплитуда – …В;
−минимальная длительность – …мкс.
6.Параметры выходного сигнала:
−выходное напряжение в режиме покоя – …;
−период следования импульсов в пачке – … мкс;
−скважность следования импульсов в пачке – 2;
−число импульсов в пачке – …;
−уровни выходного напряжения соответствуют уровням ТТЛ.
Расчет вариантов схем
Номер группы – …, Порядковый номер в групповом журнале – …, Вариант N = 30Nгр + Nст =
17
Курсовая работа по курсу «Электроника»

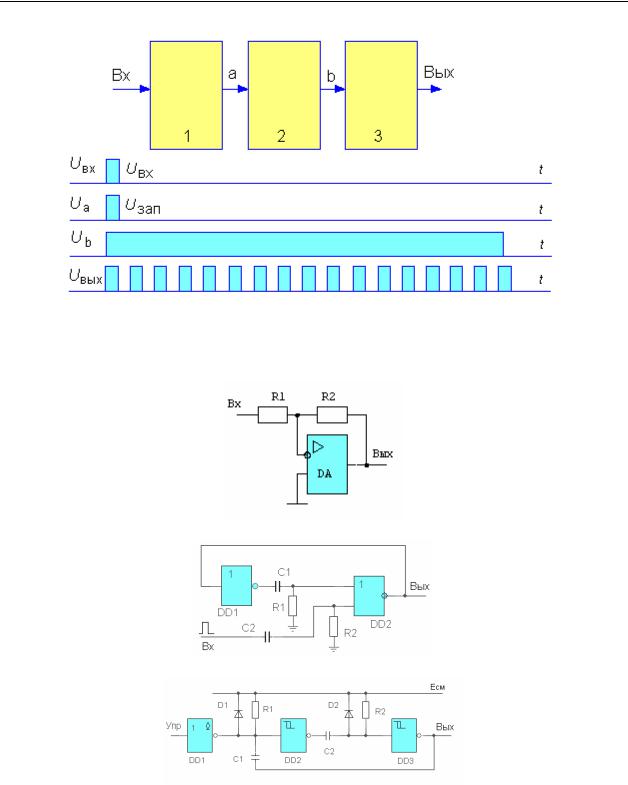

Рис. 1. Блок-схема ГППИ с управляемым генератором прямоугольных импульсов и диаграммы напряжений в контрольных точках
Внимание: Диаграммы напряжений в контрольных точках должны соответствовать заданию
Рис. 2. Усилитель входного сигнала
Рис. 3. Формирователь длительности
Рис. 3. Управляемый генератор импульсов
18
Курсовая работа по курсу «Электроника»
2.Генератор пачек прямоугольных импульсов
2.1.Блок-схема
2.2.Описание работы
2.3.Принципиальная схема
3.Расчет элементов схемы
3.1.Усилитель входного сигнала
3.1.1.Описание работы схемы
3.1.2.Расчет элементов схемы
3.1.3.Моделирование работы усилителя
3.2.Формирователь длительности пачки
и т. д.
