Рекомендації щодо будівництва та обладнання стрілкових тирів для органів і підрозділів внутрішніх справ
1. Пропонований стрілковий тир надзвичайно простий за конструкцією і виконанням, дешевий, його будівництво доступне кожному органу (підрозділу) внутрішніх справ. У пропонованій споруді витримані всі необхідні вимоги безпеки.
2. Для будівництва тирів у межах міста можна використовувати підвали і напівпідвальні приміщення. Будівництво найпростішого стрілецького тиру в сільській місцевості також не викликає особливих труднощів. Перед початком проведення робіт необхідно отримати дозвіл місцевих органів на земельну ділянку (приміщення) для його обладнання.
3. Основною частиною напівзакритого тиру (мал.) є котлован (завдовжки 50 м, завширшки 5 м), який викопують бульдозером. Із грунту, витягнутого з боків котлована, споруджується земляний вал, який дає можливість наростити висоту бокових стінок до 3 м. Стінки закріплюються дерном, фашинами, жердинами і т. ін. За наявності натуральних поглиблень (ями, яри тощо) під котлован пропонується використовувати краще їх.
4. На лінії мішеней споруджується кулеуловлювач із подвійних дерев'яних стінок (заввишки 5,5 м), на відстані 30 см. Порожнина засипається піском, а з зворотнього боку робиться земляний насип товщиною 2,5 м. Над верхньою частиною кулеуловлювача в напрямку вогневої зони виставляється козирок (навіс) під кутом 35° для перехоплення куль, які рикошетять. Довжина козирка 3 м, його верхня частина покривається шаром гравію товщиною 12 см.
5. Для вловлювання куль, що рикошетять при стрільбі догори, на рубежі відкриття вогню поперек котлована (траншеї) зверху встановлюються три дерев'яні перехоплювачі. Перший — на відстані 8 м від лінії ведення вогню, другий — 17 м, третій — 30 м.
6. Перехоплювачі виготовляються з двох дерев'яних щитів, з'єднаних між собою в нижній частині дошками (довжина щита 6 м, висота 1 м), встановлюються на всю довжину верхньої частини котлована і закріплюються на стовпах так, щоб відстань між щитами становила 20—25 см. Порожнечу між щитами найкраще заповнити базальтовою крихтою.
Продовження додатку 3
до Курсу стрільб із стрілецької зброї для рядового і начальницького складу органів внутрішніх справ
7. Висота нижніх ребер перехоплювачів над рівнем підлоги вогневої зони тиру не повинна перевищувати 2,5 м.
8. Для перевірки правильності встановлення перехоплювачів необхідно лягти на рубежі відкриття вогню і подивитись догори в напрямку лінії мішеней — вздовж усієї вогневої зони не повинно бути щілин між перехоплювачами. В цьому випадку кулі не зможуть вийти за межі тиру.
9. На лінії ведення вогню будується стрілецький павільйон. Він повинен мати галерею, місце для розташування стрільців чергової зміни та необхідного обладнання. У стіні галереї, що звернута в бік вогневої зони, розташовуються бійниці (0,4x0,7 м), які відчиняються для проведення стрільби стоячи та лежачи. Відстань між бійницями 90—100 см.
10. Дах галереї будується з нахилом до вогневої зони, з куленепроникаючого матеріалу (бетонні плити, шар гравію, щебеню і т. ін. завтовшки 15—20 см) з рулонним покриттям (рубероїд). Від стіни з бійницями для перехоплення випадкових куль на лінії ведення вогню споруджується козирок завдовжки 3 м.
Напівзакритий тир найпростішого типу
/ розміри наведені в метрах /
Поздовжній розріз тиру

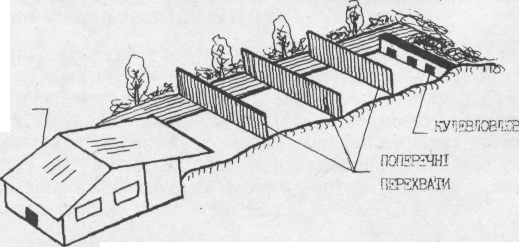

Загальний
вигляд тиру
Додаток 4
до Курсу стрільб із стрілецької зброї для рядового і начальницького складу органів внутрішніх справ
Схема 100-метрової смуги перешкод
(розміри подано в метрах)
Додаток 5
до Курсу стрільб із стрілецької зброї
для рядового і начальницького
складу органів внутрішніх справ
України
Роздавально-здавальна відомість
Видано ____________________________________________________
(найменування боєприпасів)
___________________________________________________________
(кількість)
___________________________________________________________
(підпис завідуючого складом, відповідального за озброєння)
на видачу боєприпасів на стрільбищі (у тирі)
Особовому складу ________________________________________ (найменування органу, підрозділу)
Для виконання ____________ вправи Курсу стрільб з _________
