6. Определение монтажной высоты конструкции.
Монтажную высоту для каждого монтажного элемента оперделяют по формуле:
Hm = h0 + he + h3 + hстр ,
где: h0 - высота опоры над уровнем стоянки крана, на которую монтируется элемент, м;
he — высота (длинна) элемента в монтажном положении, м;
h3 — запас по высоте, требуемый для безопасности монтажа (0,5...0,15) м;
hстр - расчетная высота стропующего средства, м (табл. 2.1)
Для колонн внешнего ряда:
Hm = 10,8 + 0,5 + 1,0 = 12,3 м;
Для колонн внутреннего ряда:
Hm = 10,1 + 0,5 + 1,0 = 11,6 м;
Для подкрановых балок длинной 6м:
Hm = 7,0 + 0,5 + 2,8 + 0,8 =11,1 м;
Для подкрановых балок длинной 12м:
Hm = 6,6 + 0,5 + 3,2 + 1,4 = 11,7 м;
Для подстропильных ферм:
Hm = 10,1 + 0,5+2,8 + 2,25 = 15,65 м;
Для ферм:
Hm =10,8+ 0,5+3,6 + 2,725 = 17,625м
Для плит покрытия:
Hm = 10,8 + 0,5 + 2,1 + 2,980 +0,3 = 16,38м;
7. Ведомость монтажных характеристик элементов
|
№ з/п |
Название эл-та |
Масса, т |
Монтажная высота |
Вилет стрелы |
Марка крана | |||||
|
констр-и |
строповки |
монтажная | ||||||||
|
1 |
колонна |
12,4 |
0,24 |
12,64 |
11,6 |
9м |
МКГ-25БР стрела 18,5 - 5м | |||
|
2 |
Подкрановая балка |
10,0 |
0,94 |
10,94 |
11,7 |
10,8м |
МКГ-25БР стрела 18,5 - 5м
| |||
|
3 |
Ферма покрытия |
7,6 |
0,62 |
8,22 |
17,625 |
20м |
Кран КС-8165 стрела 45 м гусачок 20 м
| |||
|
4 |
Плита покрытия |
2,7 |
0,2 |
2,9 |
16,38 |
18,6м |
Кран КС-8165 стрела 45 м гусачок 20 м
| |||
8. Выбор монтажных кранов
При выборе монтажного крана необходимо заметить, что он должен выполнять определенный поток установки конструкций, придерживаясь при этом вышепринятые методы монтажа, схемы проходок кранов, колличество элементов, которые монтируются с одной стоянки.
Для монтажа здания было выбрано два крана:
1. Кран мкг-25бр
Полноповоротный самоходный кран на раздвижном гусеничном ходу, предназначен для монтажных, погрузочно-разгрузочных работ .
|
Ширина ходовой части |
3200мм— 4300мм |
|
Длина ходовой части |
4600мм |
|
Высота (в транспортном положении) |
3900мм |
|
Дорожный просвет (клиренс) |
440мм |
|
Ширина поворотной платформы |
4380мм |
|
Давление на грунт (при работе) |
0,1МПа |
|
Давление на грунт при движении (без груза) |
0,06МПа |
Кран КС-8165 стрела 45 м гусачок 20 м
Конструкция гусачка на кран КС-8165 при длине стрелы 45м
Грузовые и высотные характеристики крана КС-8165 с длиной стрелы 40 м та 45 м і гусачком 20 м
Кран КС-8165 стрела 45 м гусачок 20 м
Конструкция гусачка на кран КС-8165 при длине стрелы 45м
Грузовые и высотные характеристики крана КС-8165 с длиной стрелы 40 м та 45 м і гусачком 20 м

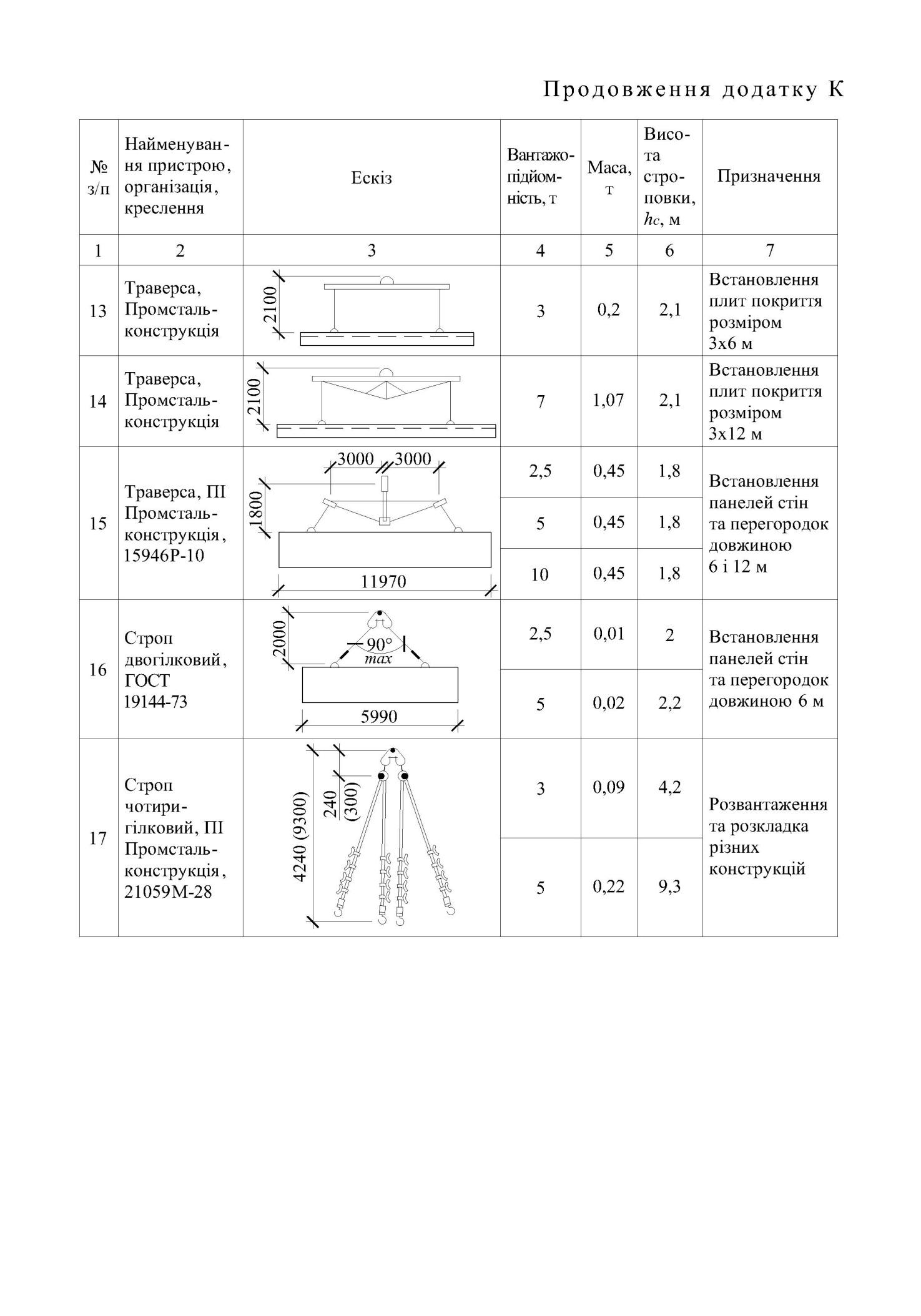

9. Выбор стропующего оборудования
|
№ |
Наименование оборудования |
Эскиз |
Грузоподъемность,т |
Масса, т |
Высота строповки, м |
Назначение |
|
1 |
Траверса ПИ промстальконструкция 2052М-13 |
|
16 |
0,24 |
1,0 |
Установка двухветьевых колонн, разстроповка выполняется с земли |
|
2 |
Траверса, ПК Главстальконструкция 185 |
|
6 |
0,39 |
2,8 |
Установка подкрановых балок длинной 6м |
|
3
|

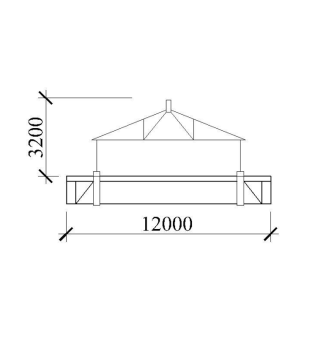

Траверса, ПИ промстальконструкция, 1968Р-9 |
|
9 |
0,94 |
3,2 |
Установка подкрановых балок длинной 12м |
|
4
|
Траверса, КБ Главмосстрой, 7016-17 |
|
15 |
0,48 |
2,8 |
Установка подстропильных ферм и балок длинной 12м |
|
5 |
Траверса дистанционная, промстальконструкция |
|
15 |
0,62 |
3,6 |
Установка сегментных ферм с пролетом 18м |
|
6
|
Строп четыреветьевой, ПИ Промстальконструкция, 21059М-28 |
|
3 |
0,2 |
2,1 |
Установка плит покрытия размером 3*6 м |
