4. Сравнение вариантов.

1. Постановка задачи.

Технико-экономическое сравнение производится по трем вариантам обогрева и выдерживания монолитных перекрытий:

- обогрев перекрытий электрическими нагревательными проводами, расположенными в толще устраиваемой плиты;

- конвективный обогрев перекрытий теплым воздухом снизу через опалубку при утепленной верхней части;

- обогрев перекрытий электрическими нагревательными проводами, расположенными в толще устраиваемой плиты и конвективный обогрев перекрытий теплым воздухом снизу через опалубку при утепленной верхней части.

Сравнение включает цикл теплотехнических расчетов, связанный с определением рациональных характеристик обогрева и цикл экономических расчетов, направленных на оценку себестоимости работ по обогреву и выдерживанию монолитного перекрытия при конвективном обогреве, использовании нагревательных проводов и при совместном использовании нагревательных проводов и конвективном обогреве.

Экономическое сравнение рассматриваемых способов выполняется исходя из следующих предпосылок:

- общая продолжительность цикла выдерживания перекрытия до набора 50-60% проектной прочности вышележащим перекрытием составляет 2 суток;

- установка промежуточных опор под рассматриваемым участком перекрытия в первые 2-3 суток выдерживания вышерасположенного перекрытия является обязательным мероприятием;

- объем одновременно обогреваемого бетона в пределах типового этажа определен как суммарный объем шестой захватки третий секции. Соответственно ему определяется расход материальных и прочих ресурсов при определении себестоимости вариантов;

2. Используемый бетон и его основные свойства.

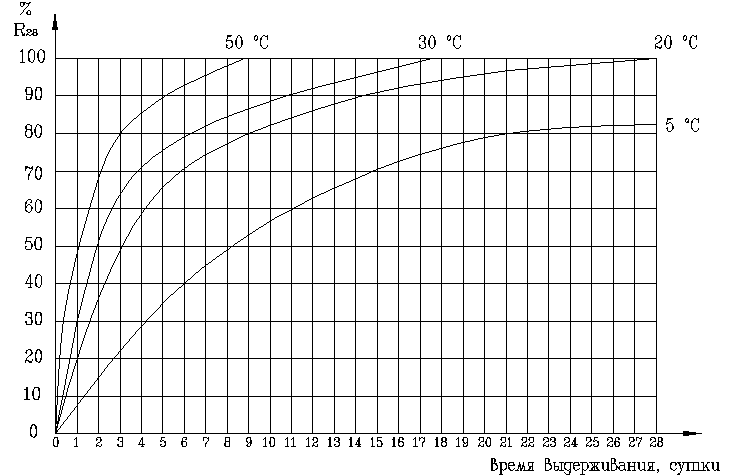

Рис 3.1. Рост прочности бетона класса B25 в зависимости от температуры выдерживания.

Расчетная температура наружного воздуха принята для расчета Москвы –10°С.

3. Обогрев нагревательными проводами, 1 вариант.

Рассматриваем выдерживание монолитных перекрытий при обогреве нагревательными проводами с удельной мощностью 600 Вт/м³рис. 3.2. При обогреве перекрытий производится утепление верхней поверхности плиты слоем утеплителя. Обогрев и утепление верхней поверхности плиты при выдерживании производятся одновременно, по завершению обогрева утеплитель снимается и производятся работы по устройству опалубки стен нового этажа.

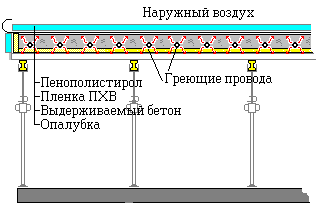

Рис. 3.2. Способ тепловой обработки бетона монолитных перекрытий.

Температурно-прочностное поведение бетона при обогреве нагревательными проводами с утеплением верхних поверхностей плит перекрытия пенополистиролом толщиной 50 мм в условиях среднесуточных температур наружного воздуха с учетом влияния тепла экзотермии цемента представлено на рис. 3.3.

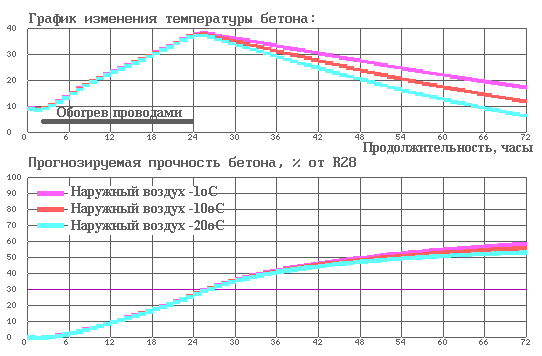

Рис.3.3. Температура-прочность бетона перекрытия при обогреве нагревательными проводами.

Ведомость расхода материальных ресурсов и оборудования при обогреве монолитных перекрытий нагревательными проводами

Таблица 3.2
№ п/п	Наименование материалов и оборудования	Единицы измерения объема	Стоимость единицы, pуб	Расход		Стоимость, руб.
				на этаж	на 20 этажей	на этаж	на 20 этажей
1	Пассивное утепление пенополистирол δ=40 мм	м3	405	15,2	18	365*	7290
2	Нагревательные провода типа ПНСВ 1,2	1000 п.м.	1200	7,78	155,6	9336	186720
3	Коммутационные провода ПВ 2	1 п.м.	2,05	300	300	31*	615
4	Станция обогрева типа КТП ТО-80	2 шт.	95000	2	2	9500*	190000
5	Электроэнергия	кВт·ч	1,22	5055	101100	6167	123342
6	Стойки для промежуточного опирания	шт.	900	50	50	2250*	45000
						27649	552967

* Затраты определены с учетом оборота ресурса на 20 этажей

Калькуляция трудовых затрат и заработной платы рабочих при обогреве монолитных перекрытий нагревательными проводами

Таблица 3.3

№ п/п	Наименование работ	Ед. изм	Объем работ	Норма времени	Затраты труда, чел.-ч		Заработная плата [руб.]
					этаж	20 этажей	этаж	20 этажей
1	Нарезка мерных прядей нагревательного провода	шт.	251	0,08	20,1	402	1206	24120
2	Навивка провода на арматурные каркасы	100м	77,8	5,79	450,5	9010	27030	540600
3	Устройство верхнего утепления из пенополистирола	м2	1945	0,03	58,35	1167	3501	70020
4	То же разобрать после окончания выдерживания	м2	1945	0,02	38,9	778	2334	46680
5	Устройство коммутационных соединений нагревательных и электропроводов	100 концов	5,02	7,5	37,65	753	2259	45180
6	Раскладка и подключение коммутационных проводов	100 концов	5,02	7,5	37,65	753	2259	45180
7	Установка стоек промежуточного опирания (ориентировочно)	шт.	245	0,07	17,15	343	1029	20580
8	То же демонтировать	шт.	245	0,04	9,8	196	588	11760
9	Контроль температуры бетона при обогреве проводами	ч/ч	288	-	288	5760	17280	345600
10	Дежурство электрика при включенном обогреве	ч/ч	288	-	288	5760	17280	345600
					1246	24922	74766	1495320
