10. Проектирование строительного генерального плана.

Общая часть.

Стройгенплан разрабатывается на возведение надземной части сооружения. Основными механизмами является приставной башенный кран - LIEBHERR 420 EC-H 10 и бетононасосSCHWINGBP2000HDRс раздаточными стреламиPUTZMEISTERMX24 . Склады и площадки для хранения сборных железобетонных изделий, арматуры, штучных материалов проектируется окрестными и располагаются вдоль временной дороги в монтажной зоне крана.

Для приема бетонной смеси из автобетоносмесителей устраиваются уширения вдоль дороги и оборудуется место для приема бетонной смеси. Для хранения стеклопакетов, алюминиевых рам, дверей, щитов опалубки используется закрытый склад.

Здание административно-бытового назначения располагаются вне зоны (опасной) кранов, вблизи выхода со стройплощадки.

Помещение для обогрева рабочих и защиты от солнечной радиации расположено в зоне действия бригад.

Временные дороги проектируются двусторонними, шириной 6 м с покрытием из бетонных плит.

Для строительства используются временные сети электро-, тепло- и водоснабжения смешанного типа.

Выбор крана.

При возведении монолитных многоэтажных зда­ний рекомендуется использовать башенные краны. В зависимости от размеров здания могут быть использованы краны на рельсовом ходу или приставные краны.

Выбор кранов при возведении монолитных и сборно-монолитных зда­ний осуществим в два этапа.

На первом этапе определим необходимые технические параметры кра­нов: грузоподъемность, вылет стрелы, высота подъема крюка; далее по справочной литературе подберем несколько вариантов кранов, рабочие пара­метры которых равны или несколько больше требуемых.

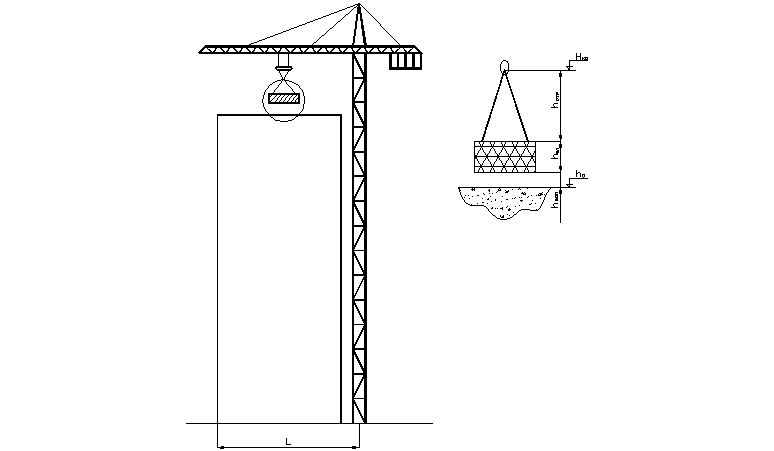

Максимальная высота подъема крюка башенного крана определяется по формуле:

Н_кр=h_о+h_зап+h_эл+h_стр=85+0,5+3,3+3=91,8 м

где

Н_кр- расстояние от уровня стоянки крана до геометри­чес­ко­го центра звена крюка;

h_о=85 м - уровень верхнего монтажного горизонта;

h_зап=0,5 м - запас высоты при подъеме груза над самым высоким препятстви­ем;

h_эл=3,3 м - наибольшая из высот поднимаемых грузов (опалубочная панель);

h_стр=3 м - расчетная высота стропа.

Вылет стрелы крана L, м, определяется по формуле

L=b+с=5+31=49,7 м

где

b=4,5 м - расстояние от центра тяжести башни крана до ближай­шей выступающей части здания;

с=45,2 м - расстояние от центра тяжести крана до наиболее выступающей части здания.

Требуемая грузоподъемность крана равна сумме массы поднимаемого груза и массы грузозахватного устройства:

Р_кр=q_гр+q=2,25+0,2=2,45 т

где

q_гp=2,25 т - масса поднимаемого груза (сборного монтажного элемента);

q=0,2 т - масса такелажного приспособления.

Путем сравнения выбранных вариантов определим наиболее эффективный кран. Принимаем приставной башенный кранLIEBHERR 420 EC-H 10, который можно наращивать по ходу строительства. Фундамент крана – монолитная плита размерами 10х10 м и высота 1 м, ставится на грунт на отметке – 0,8 м. В плите предусмотрены анкерные болты для крепления крана, которые срезаются после окончания строительства и фундаментную плиту убирают от места строительства.

Подъем крана производится методом наращивания, устанавливая секцию с помощью домкратов.

Грузоподъемность (max), т	10
Вылет стрелы (max), м	50
Вылет стрелы (min), м	3,2
Высота подъема (max), м	92,9
Глубина опускания, м	5
База, м	10×10
Скорость подъема (max), м/мин	15-96
