Потребности в ресурсах.
В разделе приводятся данные потребности:
- машин и оборудования;
- материалы, полуфабрикаты и изделия.
Выбор технических средств для подачи и укладки бетонной смеси.
Приготовление бетонной смеси осуществляется на стационарном бетонном заводе. Бетонная смесь доставляется в зону бетонных работ автобетоносмесителями типа СБ–159Б набазе автомобиля КамАЗ - 5511.
Подача бетонной смеси к месту укладки производится бетононасосомBP 2000 HDRфирмыSCHWINGи раздаточной стрелой фирмы PUTZMEISTER MX 24.

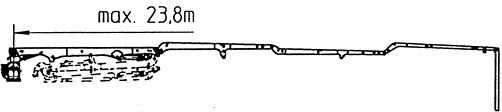

Основные технические характеристики раздаточной стрелы.
Таблица 3.17
|
Тип |
Максимальная дальность действия [м] |
Количество шарнирно сочлененных звеньев |
Диаметр трубопровода [мм] |
|
MX 24 |
23,8 |
4 |
100 |

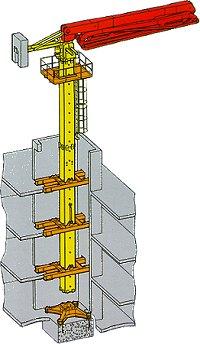

Раздаточная стрела монтируется в лифтовой шахте на крестовую базу и поднимается по мере нарастания здания. Подъем осуществляется краном или специальным гидравлическим подъемником.

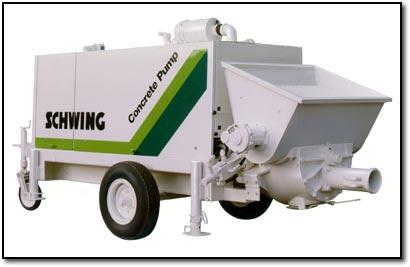

Основные технические характеристики бетононасоса.
Таблица 3.18
|
Тип |
Максимальная высота подачи бетона [м] |
Максимальное расстояние подачи бетона [м] |
Максимальное давление бетона [бар] |
Производительность [м³/ч] |
Диаметр продуктового цилиндра [мм] |
Длина хода продуктового цилиндра [мм] |
|
BP 2000 HDR |
98 |
312 |
101 |
89 |
200 |
1600 |
Потребность в конструкциях, материалах и полуфабрикатах.
Таблица 3.19
|
№ п/п |
Наименование |
Марка |
Единица измерения |
Кол-во |
|
1 |
2 |
3 |
4 |
5 |
|
1 |
Тяжелый бетон |
B25 |
м3 |
13730 |
|
2 |
Арматура |
А-III, Вр-I |
т |
1390 |
|
3 |
Лестничные марши |
|
шт. |
146 |
|
4 |
Опалубочная система FRAMAX (щиты вертикальных конструкций) |
|
м2 |
2000 |
|
5 |
Опалубочная система DOKAFLEX (щиты перекрытий) |
|
м2 |
1000 |
Перечень машин, механизмов и оборудования.
Таблица 3.20
|
№ п.п. |
Марки машин |
Кол-во |
Назначение, вид выполняемых работ |
|
1 |
2 |
3 |
4 |
|
1 |
Приставной башенный кран LIEBHERR 420 EC-H 10 |
1 |
Используется для перемещения: армоконструкций; элементов опалубки; кровельных материалов, перемычек; теплоизоляционных плит, технологического оборудования и т.д. |
|
2 |
Бетоносмесители СБ–159Б |
10 |
Предназначен для приема сухих компонентов и приготовления бетонной смеси в пути следования или по прибытии на строительный объект; доставки готовой бетонной смеси и выдачи ее потребителю. Входит в состав бетоноукладочного комплекса. |
|
3 |
Бетононасос SCHWING BP 2000 HDR |
1 |
Служит для транспортировки бетонной смеси по трубам в горизонтальном и вертикальном направлениях и подачи ее на монтажный горизонт. Входит в состав бетоноукладочного комплекса. |
|
4 |
Раздаточная стрела PUTZMEISTER MX 24 |
2 |
Служит для непосредственной подачи бетонной смеси к месту бетонирования вертикальных и горизонтальных конструкций. Входит в состав бетоноукладочного комплекса. |
|
5 |
Глубинный вибратор ИВ-47 |
3 |
Служит для уплотнения бетонной смеси. Входит в состав бетоноукладочного комплекса |
|
6 |
Поверхностный вибратор ИВ-91 |
3 |
Служит для уплотнения поверхности бетонной смеси. Входит в состав бетоноукладочного комплекса. |
