6.4. Теплотехнический расчет покрытия

1. Район строительства - г. Орехово-Зуево.

Зона влажности по приложению 1 - СНиП II-3-79 - нормальная (2).

Расчётные температуры наружного воздуха по СНиП 2.01.01.-82:

• средняя наиболее холодной пятидневки обеспеченностью 0,92 t = -26°С;

• средняя наиболее холодных суток t = -36°С.

Температура наиболее холодных трёх суток t_нз = -26 + (-36)/2 = -31°С

2. Расчётная температура воздуха в помещении цеха по нормам проектирования промышленных зданий, в зависимости от категории работы по степени тяжести, например при тяжелой работе t_в = 16°С, лёгкой - 21°С, средней тяжести-18,5° С.

Для расчёта принимаем (t_в = 16°С, работа тяжелая).

3 .Влажностный режим производственного помещения по таблице 1 СНиП П-3-79 - нормальный.

4. Условия эксплуатации ограждающих конструкций в зависимости от влажностного режима помещения и зоны влажности района строительства согласно приложению 2 /1/ - группы «Б».

5. Задаемся схемой кровельного покрытия:

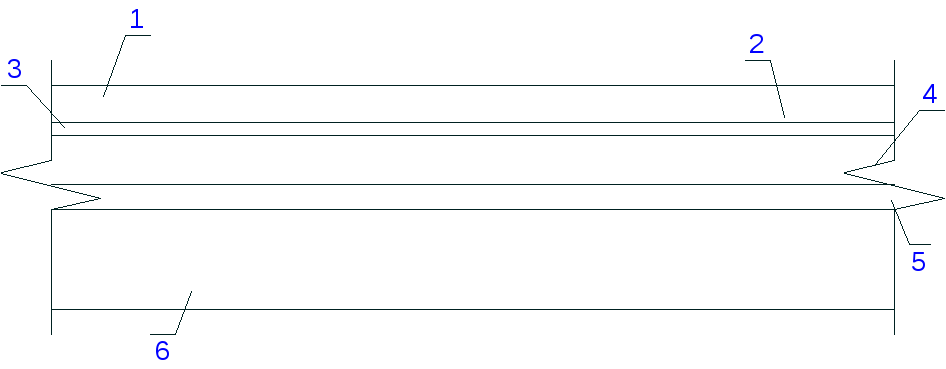

Рис. 6.5.1 Схема кровельного покрытия

6. Определяем теоретическое сопротивление и характеристику тепловой инерции покрытия, что позволяет выбрать расчетную температуру наружного воздуха. Расчет ведется в табличной форме.

Таблица 6.5.1

Режим работы цеха

№ п/п	Материал слоя	в сухом состоянии, кг/м3	Толщина слоя	Расчетные коэффициенты по приложению 3			R = /		D = RS
				, Вт/моС	S, Вт/моС
1	Защитный слой гравия	2100	0,01	0,58	7,91	0,017		0,134
2	Рулонная кровля – 3 слоя рубероида на битумной мастике	600	0,01	0,17	3,53	0,059		0,208
3	Цементно-песчаная стяжка	1800	0,025	0,93	11,09	0,027		0,0299
4	Утеплитель - керамзит	300	0,1	0,13	1,95	0,769		1,499
5	Пароизоляция оклеечная	600	0,002	0,1	3,53	0,12		0,042
6	Железобетонная плита перекрытия	2500	0,03	2,04	18,95	0,015		0,284

ЕД = 2,466, меньше 4, ограждение малой инерционности (табл.5(1)), за расчетную температуру воздуха (наружного) принимаем среднюю температуру наиболее холодных суток, равную -36°С.

7. Определяем общее сопротивление теплопередаче принятой конструкции покрытия по формуле:

8. Определяем требуемое сопротивление теплопередаче, санитарно-гигиенические условия по формуле:

, где

t_b - нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции, принимаем по таблице 2(1);

T_h = 7 ^оС (производственное здание с нормальным регионом).

В целях экономии тепловой энергии на отопление производственных зданий согласно новым требованиям R_о следует повышать на коэффициент k = 1,1.

9. Сравним фактическое сопротивление R_о ограждения с требуемым R_тр с учетом коэффициента Г_эф = 1,1:

R_о = 1,057 R_о Г_эф = 0,866 R_о больше (R_о Г_эф),

следовательно принятая конструкция покрытия удовлетворяет техническим требованиям.
