Технология строительных процессов. |
Лекция 7.2.1. |
Мелкощитовая опалубка.
Она состоит из нескольких типов небольших по размеру щитов, выполненных из стали, фанеры, или комбинированных, а также элементов креплений и поддерживающих устройств. Щиты имеют площадь не более 3 м2, масса одного элемента такой опалубки не должна превышать 50кг, что позволяет при необходимости устанавливать и разбирать опалубку вручную. При этом выдерживается боковое давление бетонной смеси на опалубку до 0,6 кПа. Для использования механизмов и снижения трудозатрат щиты опалубки можно предварительно собрать в крупноразмерные плоские опалубочные панели или пространственные блоки, которые будут устанавливаться и сниматься с помощью кранов.
Мелкощитовые опалубки отличаются высокой универсальностью, их можно использовать для возведения самых различных конструкций — фундаментов, колонн, стен, балок, перекрытий. Тщательная обработка поверхности фанерной палубы дает возможность эксплуатировать ее до 200 циклов. Простота крепления опалубочных щитов к каркасу позволяет быстро заменять изношенную палубу.
Габариты основных щитов унифицированной мелкощитовой опалубки подчинены, как правило, одному модульному размеру. Опалубка универсальна, что достигается возможностью соединения щитов по любым граням. Примером такой опалубки может служить мелкощитовая опалубка фирмы «Далли».
Опалубка фирмы «Далли» состоит из модульных элементов, что позволяет комплектовать опалубочную панель при вертикальном и горизонтальном расположении щитов. Основное достоинство опалубки в том, что из минимального числа элементов и оригинального крепежа можно собирать вручную опалубку самых различных горизонтальных и вертикальных конструкций. Щиты выпускают трех размеров по высоте — 264, 132 и 88 см и 10 размеров по ширине — от 75 до 20 см с градацией через 5 см. Стандартные щиты размером 264 х 75 см имеют массу 60 кг, допускается ручной монтаж элементов опалубки (рис. 1).

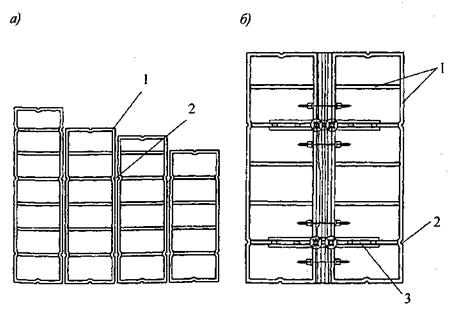

Рисунок 1. Мелкощитовая опалубка стен фирмы «Далли»: а - серийные элементы; б - стык двух щитов; 1 - элементы жесткости щитов; 2 - паз для крепления противостоящих щитов; 3 - выравнивающая шина.
Рабочая поверхность опалубки представляет собой 5-слойную деревянную плиту толщиной 21 мм с двусторонней усиленной облицовкой, что позволяет при регулярной очистке и смазке применять каждый элемент опалубки не менее 200 раз. Элементы рамы щитов выполнены из листовой стали с накладками и косынками, что делает каркас достаточно жестким, но такое решение позволяет значительно снизить массу щита. Каждый щит крепится всего двумя стяжными штырями, окончательное закрепление — с помощью крыльчатой гайки вручную.
- 1 -
Технология строительных процессов. |
Лекция 7.2.1. |
Фирмой разработаны собственные болтовые (беззамковые) зажимы, которые вставляются в сквозное отверстие двух соседних щитов и крепко их сжимают одним ударом молотка. Если два соседних щита смещены по вертикали, то можно использовать специальную скобу, которую закрепляют в любом месте также одним ударом молотка. Такое закрепление происходит за счет двух кулачков, с помощью которых профили опалубок будут сжаты вместе. Опалубочную скобу снимают ударом молотка в обратном направлении.
Рисунок 2. Опалубка колонн фирмы «Далли»: а — опалубка с креплением натяжными элементами; 5—то же, с наружными угловыми элементами
Для образования угловых соединений предусмотрены наружные и внутренние уголковые элементы, позволяющие осуществлять стыкование щитов под любым углом. Разработаны специальные переставные жестяные листовые выравниватели-вставки, благодаря которым можно образовать опалубочную панель точно требуемых размеров.
Специфика щитов и угловых соединений позволяет применять опалубку «Далли» из стандартных элементов для стен разной толщины, высоты, различного очертания сооружения в плане. Соединение противоположных щитов опалубки и их взаимную фиксацию можно осуществлять с помощью специальных винтовых стяжек с крыльчатой гайкой; винт стяжки пропускают через специальные половинные отверстия двух примыкающих щитов, которые предусмотрены на торцевых поверхностях опалубки.
Опалубка для колонн фирмы «Далли» разработана для 4 значений высоты элементов — 300, 264, 132 и 100 см (рис. 2), конструкция позволяет осуществлять наращивание щитов по высоте, размеры колонн от 10 х 10 до 80 х 80 см с шагом 2,5 см.
Существенным недостатком мелкощитовых опалубок являются большие трудозатраты на установку и снятие опалубки, низкий уровень механизации этих процессов.
- 2 -
