Теплотехнический расчет наружной стеновой панели

I. Исходные данные:

Город: Мытищи;

Климат (зона влажности): II; СНиП 23-01-99 «Строительная климатология»

Внутренний режим эксплуатации: нормальный;

Условия эксплуатации: Б;

Приведенное сопротивление теплопередаче ограждающих конструкций Ro принимается не менее требуемых значений Rтро, определяемых исходя из санитарно-гигиенических и комфортных условий по формуле (1) и условий энергосбережения - по табл. 4 (СНиП 23-02-2003) «Тепловая защита зданий».

Требуемое сопротивление теплопередаче ограждающих конструкций охлаждаемых зданий и сооружений рассчитано по СНиП 23-01-99 «Строительная климатология».

t_в – расчетная температура внутреннего воздуха, °С, принимаемая для холодного периода года ГОСТ 30494-96

t_в = 20°С

t_от.пер. – средняя температура, °С, периода со средней суточной температурой воздуха ниже или равной 8 °С по СНиП 23-01-99

t_от.пер. = -3,1°С

z_от.пер. – продолжительность, сут, периода со средней суточной температурой воздуха ниже или равной 8 °С по СНиП 23-01-99

z_от.пер. = 214сут

Градусо-сутки отопительного периода ГСОП = (t_в - t_от.пер.) z_от.пер.,

Градусо-сутки отопительного периода для Москвы и Московской области:

°С сут.

Требуемое приведенное сопротивление теплопередаче ограждающих конструкций из условия энергосбережения (Табл. 4 СНиП 23-02-2003) м² °С/Вт:

Интерполяцией определяем

или: (1)

п – коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху по табл. 6

t_н – расчетная зимняя температура наружного воздуха,°С, равная средней температуре наиболее холодной 5дневки обеспеченностью 0,92 по СНиП 23-01-99

t_н = -28 °С

Dt^н – нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции, принимаемых по табл. 5 СНиП 23-02-2003

D t^н = 4

a_в – коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, принимаемый по табл. 7 СНиП 23-02-2003

a_в = 8,7 Вт/м² °С

- коэффициент теплоотдачи наружной поверхности ограждающей конструкции.

Требуемое сопротивление теплопередаче ограждающих конструкций (исходя из санитарно-гигиенических и комфортных условий):

м² °С/Вт

Этот показатель меньше сопротивления из условий энергосбережения, поэтому далее будем сравнивать только с

Теплотехнические характеристики слоев ограждающей конструкции

1 слой – железобетон	2 слой – Пенополистирол	3 слой - керамзитобетон
γ1 = 2500 кг/м3	γ2 = 40 кг/м3	γ3 = 1800 кг/м3
δ1 = 0.1м	δ2 = х	δ3 = 0.08 м
λ1 = 2.04 Вт/м2°С	λ2 = 0.05 Вт/м2°С	λ3 = 0.92 Вт/м2°С
S1 = 18.95 Вт/м2°С	S2 = 0.49 Вт/м2°С	S3 = 12.33Вт/м2°С

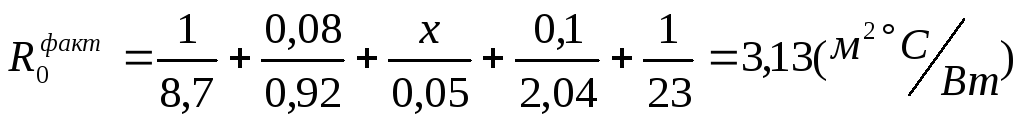

Из условия

Принимаем х=0,142 м Принимаем 145 мм

Толщина панели =100+145+80=325 мм
