Архитектурно-планировочные решения мезонина и мансарды
По словам специалистов многих проектных организаций, для заказчика одним из самых увлекательных занятий является возможность представлять, что можно разместить в мансарде или мезонине.
Рис. 1. Лестничные пролеты и проемы в домах с мезонинами: 1 — помещение мезонина; 2 — передняя стена с оконным проемом; 3 — лестничные марши; 4 — лестничные проемы; 5 — мансардные окна на скатной крыше

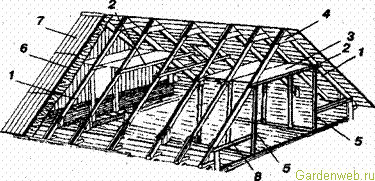

Рис. 2. Мансарда в прямой двускатной крыше: 1 — стропило; 2 — ригель; 3 — перекрытие мансарды; 4 — коньковая накладка; 5 — боковые опорные брусья; 6 — гидроизоляция; 7 — кровля; 8 — боковые распорки

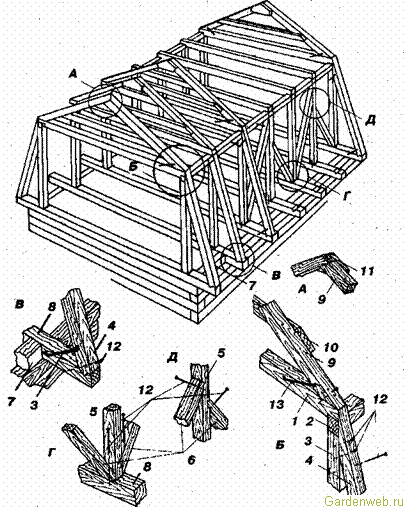

Рис. 3. Формирование мансарды в ломаной двухскатной крыше: А — коньковый узел; Б — узел “стропило-стяжка-стойка”; В — узел “стропило-потолочная балка”; Г — узел “потолочная балка-стойка-подкос”; Д — узел “стойка-подкос”; 1 — стяжка мансарды; 2 — прогон; 3 — стойка; 4 — стропило основное; 5 — стойка промежуточная; 6 — подкос; 7 — вкладыш; 8 — балка потолочная; 9 — стропило коньковое; 10 — ригель; 11 —накладка коньковая; 12 — гвозди; 13.— скобы

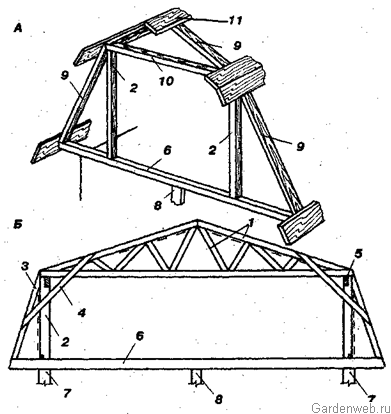

Рис. 4. Влияние геометрии крыши на каркас мансарды: А — в ломаной крыше пролетом не более б м; Б — в рамной конструкщш мансарды пролетом 6-12 м; 1 — треугольная ферма; 2 — стойки; 3 — подкосы стоек; 4 — подкосы рамы; 5 — прогон; б — балки перекрытия; 7 — наружные стены; 8 — внутренняя стена; 9 — стропила; 10 — ригель (перекрытие мансарды); 11 — обрешетка
Это могут быть жилые комнаты или тренажерный зал, кабинет или офис, зимний сад и даже картинная галерея. Хороший архитектор придаст пожеланиям заказчика черты конкретного проекта. Для наиболее полного совпадения мечты с реальностью необходимо до начала разработки проекта определить функцию помещения — ведь от этого зависит рациональность конструкторских и дизайнерских решений. Исходя из назначения, выбирают планировочную схему мансардного этажа — секционную, коридорную или смешанную Как правило, для устройства жилых комнат применяется секционная структура плана, а для устройства гостиничного этажа — коридорная или смешанная.
Рис. 5. Оптимальная конструкция ломаной крыши для обустройства мезонинов и мансард: узел А — “балка-стойка-подкосы”; узел Б — “стропильно-коньковое соединение”; узел В — “стропило-подкос-стойка”; узел Г — “основное стропило-коньковый брус-подкос”; 1 — усиливающая накладка конькового бруса; 2 — усиливающая накладка балки перекрытия и стропила; 3 — лестничный проем
Членение помещений мансарды или мезонина можно выполнять, устраивая стационарные или передвижные перегородки с использованием современных материалов и конструкций. Планировка двухъярусной мансарды показана на рис. 8. Стена-перегородка может состоять-из панелей, вставленных в деревянную рамку, или из листов гипсокартона, закрепленных на деревянном или металлическом каркасе. Конструкции деревянного каркаса перегородок (рис. 9) изготовляются из пиломатериалов хвойных пород.

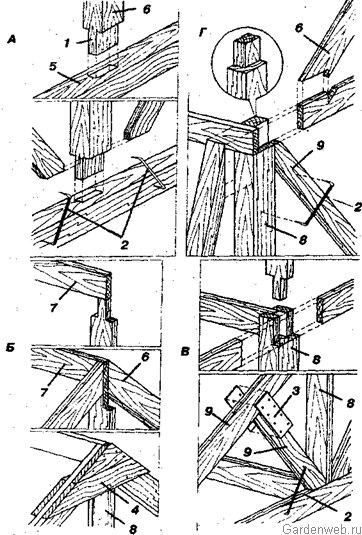

Рис. 6. Узлы конструкций крыши с оптимальной площадью для мезонинов и мансард (см. рис. 40): А — узел “балка-стойка-подкосы”; Б — узел “стропильно-конъковое соединение”; В — узел “стропило-подкос-стойка”’; Г – узел “основное стропило-коньковый брус-подкос”; 1 — сквозной шип; 2 – скобы; 3 —- металлическая накладка; 4 — коньковая накладка из дерева; 5 — балка; 6 — стропила; 7 — коньковый брус; 8 — стойка; 9 — подкосы

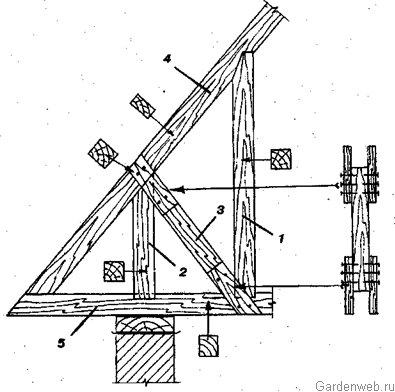

Рис.7. Расположение силовых элементов крыши вне мансардного помещения при прямой двухскатной крыше: 1 — основная стойка (каркас мансарды); 2 — вспомогательная стойка; 3 — раскос; 4 — стропило; 5 — перекрытие
Бруски каркаса до монтажа необходимо обработать антипиренами, а огнезащитная обработка должна довести древесину до 1 группы. Максимальная влажность древесины не должна превышать 12%.
Отечественная строительная практика накопила большой опыт в сооружении каркасных и каркасно-щитовых перегородок, конструктивные особенности которых могут меняться в зависимости от местных условий.

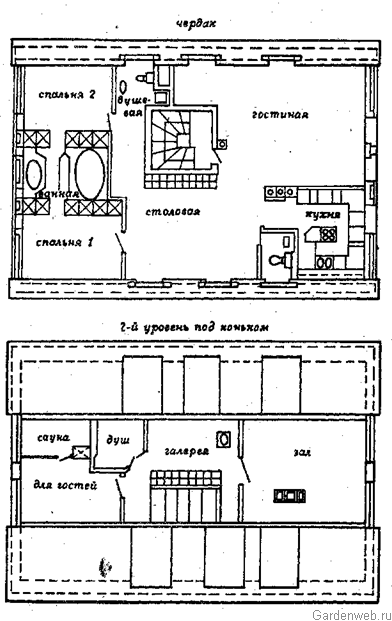

Рис. 8. Планировка двухъярусной мансарды
Рис. 9. Элементы каркасной перегородки: верхняя обвязка; 2 — нижняя обвязка; 3 — брусья-стойки; 4 — панели-заполнители
На территории России проектирование и монтаж перегородок и других конструктивных элементов на основе гипсоволокнис-тых листов регламентируются сводом Правил по проектированию и строительству СП 55 — 102 — 2001, ГОСТ Р 51829-2001 и другими нормативными документами, разработанными и утвержденными Госстроем РФ. Перегородки из гипсокартонных листов (ГКЛ) рекомендуется проектировать преимущественно с металлическим каркасом (рис. 10), одинарным или двойным, звукоизоляционным заполнением из минераловатных или стекловатных плит, с одно-, дву
