2. Проектирование фундамента мелкого заложения.

1. Определение расчетных нагрузок на фундаменты.

Расчет оснований и фундаментов производится по расчетным нагрузкам, которые определяются как произведение нормативных нагрузок на соответствующие коэффициенты. При проектировании ленточных фундаментов расчет ведется для одного метра его длины и определяется ширина подошвы фундамента. Проектирование оснований и фундаментов зданий и сооружений ведется в основном по II группе предельных состояний по деформациям.

Нормативные нагрузки на фундаменты стен (1 и 2) от веса сооружения, включая нагрузки от веса перекрытия над подвалом, составляют:

	Нагрузка на фундаменты
Стена А кН/м	Постоянная	268
	Временная	32
Стена Б кН/м	Постоянная	335
	Временная	55

Расчетная нагрузка, действующая по обрезу фундамента, определяется по формуле:

N_II = N_Пn + N_Bn_cn’;

где n и n - коэффициенты перегрузок, применяемые для расчета фундаментов по II группе предельных состояний по деформациям.

для фундаментов мелкого заложения - n = n = 1.

n_с – коэффициент сочетания пост. и вр. нагрузок (снеговая и т. д.). n_c = 1.

N_II = 268+32 = 300 Кн/м – для внешних стен 1,2,3,5

N_II = 335+55 = 390 Кн/м – для внутренних стен 4,7

2. Определение глубины заложения фундамента.

Глубина заложения подошвы фундамента FL должна определяться с учетом назначения конструктивных особенностей сооружения, нагрузок и воздействий на основание, глубины заложения фундаментов примыкающих зданий и сооружений, а также оборудования, геологических условий площадки строительства, гидрогеологических условий, глубины сезонного промерзания и оттаивания грунтов.

Здание имеет подвал. Относительная отметка пола подвала – 2,50 м. Отметка пола первого этажа  0,00, на 0,90 м выше планировочной отметки, т.е. высота цокольной части здания h_ц = 0,9 м.

Место строительства – город Дмитров.

Грунтовые условия строительной площадки: с поверхности до глубины 1,7 м – насыпной грунт; далее до глубины 3,5м остатки бытовой свалки, ниже до глубины 5,6 м – супесь текучая; далее до глубины 6,6 м – Суглинок текучий…. Уровень грунтовых вод WL находится на глубине 2,4 м от пов-ти.

1. Определяем глубину заложения подошвы фундамента, исходя из конструктивных особенностей здания.

При отметке пола подвала -2,50 м и толщине конструкции пола 0,2 м глубина заложения подошвы фундамента, определяется следующим образом:

d = d_в + h_s + h_cf – h_ц;

где d_в – размер от чистого пола подвала до пола первого этажа;

h_s – величина заглубления подошвы фундамента от низа пола подвала (обычно 0,3 – 0,5м);

h_cf – высота принятой конструкции пола подвала;

h_ц – высота цокольной части здания.

d = 2,5 + 0,3 + 0,2 – 0,9 = 2.1 м.

2. Определяем расчетную глубину сезонного промерзания

для супесей (т.к. под фундаментом будет песчаная подушка) в районе строительства (город Дмитров) по формулам:

d_f = k_hd_fn;

d_fn – нормативная глубина сезонного промерзания.

k_h – коэффициент, учит. влияние теплового режима сооруж. В данном случае k_h = 0,6.

M_t – безразмерный коэффициент, численно равный сумме абсолютных значений среднемесячных отрицательных температур за зиму в данном районе(СНиП по строительной климатологии и геофизике); для города Дмитров M_t = 36,2

d₀ – величина, м, принимаемая для суглинков и глин – 0,23; для супесей, песков мелких и пылеватых – 0,28; песков гравелистых, крупных и средней крупности –0,30; крупнообломочных грунтов – 0,34.

В данном случае d₀ = 0,30 так как подошва фундамента находится в песч. подушке.

d_fn = 0,3 6,017 = 1,8 м.

Расчетная глубина сезонного промерзания грунта

d_f = 1,8*0,6=1,08 м

3. Гидрогеологические условия:

Грунтовые воды бурением вскрыты на глубине 2,4 м от пов-ти Земли. т.е выше отметки фундамента на 0,4м. Это означает,что делать водопонижение не требуется.

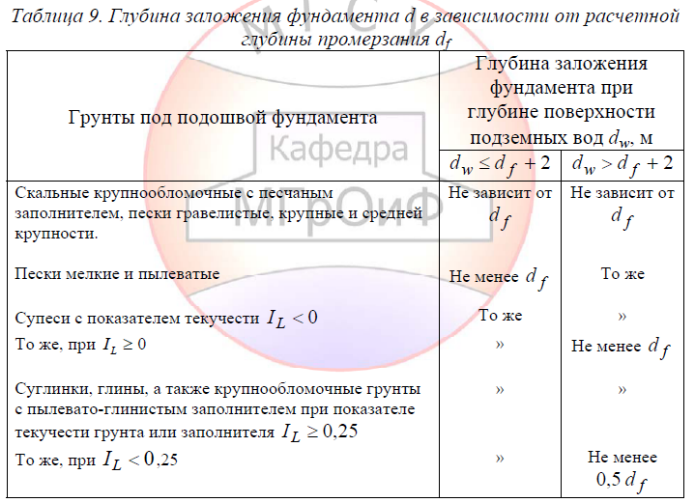

Полученная с учетом рассмотренных трех факторов глубина заложения

фундамента равна: d=2,1м и DL выше отметки земли на 0,1м
