10. Расчет стабилизации осадки во времени

Нестабилизированная осадка st на период времени t определяется по формуле:

где u –степень консолидации, представляющая собой долю от конечной стабилиз. осадки S.

Причем,

где N фактор времени, определяемый формулой:

Значения u в зависимости от N приводятся в таблице 6 По значениям N при различных величинах

степени консолидацииu (от 0 до 1) можно вычислять время t_i , соответствующее сформированию нестабилизированных осадокS_t,I Время t_i находят по формуле:

Для определения t_i предварительно находят значение коэффициента консолидации с_v по формуле:

где и - средневзвешенные значения соответственно коэффициентов фильтрации и относительной сжимаемости.

=0.0000763 (вычислено ранее

Коэффициент консолидации сv целесообразно привести к размерности , имея в виду, что 1 год= 365·24·60·60 секунд.

Для определения время стабилизации t по выражению вычислим сомножитель, обозначенный буквой Т:

Вычисления стабилизации осадки во времени целесообразно вести в табличной форме:

u	N	t=T*Nгод	tмесяцы	St=u*s (см)
0	0	0	0	0,37721611
0,1	0,005	0,03418	0,41012	0,38530978
0,2	0,02	0,13671	1,64047	0,40934939
0,3	0,06	0,41012	4,9214	0,47171969
0,4	0,13	0,88859	10,663	0,57504088
0,5	0,24	1,64047	19,6856	0,72347298
0,6	0,42	2,87081	34,4498	0,93375501
0,7	0,69	4,71634	56,5961	1,18605044
0,8	1,08	7,38209	88,5851	1,44890985
0,9	1,77	12,0984	145,181	1,72358637
0,95	2,54	17,3616	208,339	1,87201688
1		0	0	2

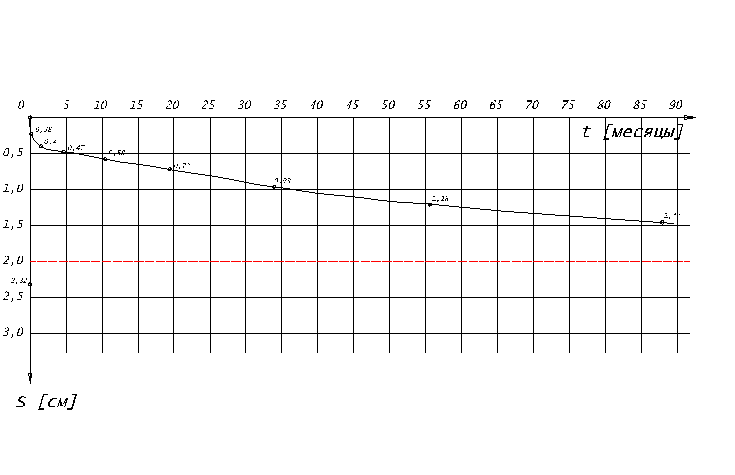

По результатам вычислений строим график s=f(t)

4. Подсчет объемов земляных работ и объемов бетонных и ж/б конструкцийпроектируемых вариантов фундаментов

1. Фундамент мелкого заложения

Объем грунта:

где S₁ и S₂ соответственно площади нижнего и верхнего оснований

Объем ж/б конструкции:

2. Свайный фундамент

Объем грунта:

где S₁ и S₂ соответственно площади нижнего и верхнего оснований

Объем ж/б конструкции:

3. ВЫВОД:

Из 2х рассчитанных вариантов целесообразно выбрать свайный фундамент

Список использованной литературы:

1. «Проектирование основание и фундаментов», В.А. Веселов;

2. «Механика грунтов, основания и фундаменты», С.Б. Ухов, В.В. Семенов, В.В. Знаменский, З.Г. Тер-Мартиросян, С.Н. Чернышева;

3. «Механика грунтов, основания и фундаменты», Б.И. Далматов;

4. «Методические указания к выполнению курсового проекта», кафедра МГрОиФ, доц. А.М. Корнилов;

5. СНиП 2.02.01-85;

6. СНиП 2.02.03-85.

7. СП 50-101-2004
