Московский государственный строительный университет

Кафедра Механика грунтов, оснований и фундаментов.

КУРСОВОЙ ПРОЕКТ

на тему:

«Проектирование фундаментов под 11-этажное

здание в открытом котловане».

Факультет, курс, группа………ГСС III-1 в. п.

Студент……….. .

Геология............19

Конструкция……5

Этаж………….11

Город….Дмитров

Москва 2010

Содержание

1. ОПРЕДЕЛЕНИЕ КЛАССИФИКАЦИОННЫХ ПОКАЗАТЕЛЕЙ ГРУНТОВ.

2. ПРОЕКТИРОВАНИЕ ФУНДАМЕНТА МЕЛКОГО ЗАЛОЖЕНИЯ

ДЛЯ ЗДАНИЯ С ПОДВАЛОМ

1. Определение рассетных нагрузок на фундаменты

2. Определение глубины заложения фундамента

3. Подбор фундаментной подушки графическим способом и ее рассчет

4. Определение конечной (стабилизированной) осадки фундамента методом послойного суммирования

3. ПРОЕКТИРОВАНИЕ СВАЙНЫХ ФУНДАМЕНТОВ

1. Назначение предварительной глубины заложения ростверка

2. Выбор свай

3. Определение несущей способности по грунту расчет нагрузки на одну сваю

4. Определение необходимого числа свай и определение габаритных размеров ростверка

5. Рассчет одиночной сваи по I группе предельных состояний: по несущей способности грунта основания сваи

6. Рассчет основания свайного фундамента по II группе пред. состояний: по деформациям

7. Подбор молота для забивки свай и определение расчетного отказа

8. Определение конечной (стабилизированной) осадки фундамента методом послойного суммирования

9. Определение конечной (стабилизированной) осадки фундамента методом эквивалентного слоя

10. Рассчет стабилизации осадки во времени.

4. Подсчет объемов работ

1. Фундамент мелкого заложения

2. Свайный фундамент

1. Определение классификационных показателей грунтов площадки и их сопротивлений r.

1. Определение табличных расчетных сопротивлений слоев грунта.

Слой – 1: Насыпь неслежавшаяся

Глубина отбора образца h=1,5 м.

Плотность частиц грунта ρ=1,58 т/м³

Удельный вес грунта γ=1,58х10=15,8 Кн/м³

Слой – 2: Насыпь (остатки бытовой свалки)

Глубина отбора образца h=3,0 м.

Плотность частиц грунта ρ=1,72 т/м³

Удельный вес грунта γ=1,72х10=17,2 Кн/м³

Удельный вес грунта взвеш γ=7,2 Кн/м³

Слой – 3: глинистый грунт.

Глубина отбора образца h=5,0 м.

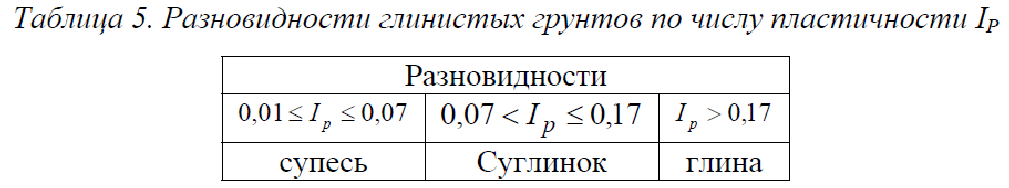

а) Определение типа пылевато-глинистого грунта по числу пластичности.

• влажность на границе текучести: W_L=23,5%=0,235;

• влажность на границе раскатывания: W_Р=17%=0,17;

• природная влажность грунта: W=25, 4%=0,254.

• Число пластичности: ;

• Тип пылевато-глинистого грунта: супесь;

б) Определение разновидности (состояние) супеси по индексу текучести

• Индекс текучести: ;

• Консистенция грунта: супесь текучая;

в) Определение коэффициента пористости:

• Коэффициент пористости:

2) Определение Расчетного сопротивления грунтов

Расчетное сопротивление: не нормируется.

Слой – 4: глинистый грунт.

Глубина отбора образца h=6,5 м.

а) Определение типа пылевато-глинистого грунта по числу пластичности.

• влажность на границе текучести: W_L=38,4%=0,384;

• влажность на границе раскатывания: W_Р=27,9%=0,279;

• природная влажность грунта: W=42,6%=0,426.

• Число пластичности: ;

• Тип пылевато-глинистого грунта: суглинок;

б) Определение разновидности (состояние) супеси по индексу текучести

• Индекс текучести: ;

• Консистенция грунта: суглинок текучий;

в) Определение коэффициента пористости:

• Коэффициент пористости:

2) Определение Расчетного сопротивления грунтов

Расчетное сопротивление: не нормируется

Слой – 5: Песчаный грунт.

Глубина отбора образца h=9,0 м.

а) Определение типа песчаного грунта производится по гранулометрическому составу:

Содержание частиц размером более 2,0 мм составляет 0%, что не превышает 25%, следовательно, песок не гравелистый.

Содержание частиц размером 2,0 – 0,5 мм составляет 8,2%, что не превышает 50%, следовательно, песок не крупный.

Содержание частиц размером 0,5 – 0,25 мм составляет 25,3%, что не превышает 50%, следовательно, песок не средней крупности.

Содержание частиц с крупностью 0,25-0,1 мм составляет 54,8%, что превышает 50%, следовательно, данный грунт по гранулометрическому составу относится к пескам мелким.

б) Определение вида песчаного грунта по коэффициенту пористости.

Песок средней крупности, ρ_s = 2,65 т/м³, ρ= 1,96 т/м³, природная влажность грунта W = 27,2 %.

следовательно, что это песок ср. плотности.

в) Определение разновидности песка по степени влажности.

ρ_w = 1,0 т/м³.

Определяем степень влажности (т.е. степень заполнения пор водой):

следовательно, что это песок насыщенный водой.

Итого имеем слой грунта: Песок мелкий, ср. плотности, насыщенный водой.

г) Определение расчетного сопротивления R₀.

Расчетное сопротивление: R₀ = 200 кПа.

Слой – 6: глинистый грунт.

Глубина отбора образца h=12 м.

а) Определение типа пылевато-глинистого грунта по числу пластичности.

• влажность на границе текучести: W_L=63,4%=0,634;

• влажность на границе раскатывания: W_Р=35,3%=0,353;

• природная влажность грунта: W=48%=0,480.

• Число пластичности: ;

• Тип пылевато-глинистого грунта: глина;

б) Определение разновидности (состояние) супеси по индексу текучести

• Индекс текучести: ;

• Консистенция грунта: глина тугопластичная;

в) Определение коэффициента пористости:

• Коэффициент пористости:

2) Определение Расчетного сопротивления грунтов

Расчетное сопротивление: .
