III монтажный поток- монтаж стеновых панелей.

Необходимая грузоподъемность крана:

Q = Q_п + Q_стр =3,74 + 0,04 = 3,78 т

где Q_п = 3,74 т - масса стеновой панели 6,0х1,8х0,25м;

Q_стр = 0,04 т - масса четырехветвевого стропа 4СК-5/5000 грузоподъемностью до 5 т.

Необходимая высота подъема крюка:

H_k = h_зап + h_зд.. + h_эл+ h_стр+ h_п = 0,5 + 8,4+1,8+4,7+1,5=16,9м

где h_зап = 0,5 м - зазор между верхом предпоследней панели и низом карнизной панели;

h_зд. = 8,4 м - высота здания до верха предпоследней панели;

h_эл = 1,8 м - высота карнизной стеновой панели;

h_стр = 4,7 м - высота четырехветвевого стропа 4СК-5/5000,

h_пол =1,5 высота полиспаста (расстояние между верхними и нижними обоймами полиспаста).

Получили следующие значения технических параметров крана:

- грузоподъемность Q = 3,78 т;

- высота подъема крюка H_кр = 16,9м;

- вылет стрелы Lmin = 5 м

Так как I и III монтажный поток выполняется одним краном, то для монтажа стеновых панелей принимаем автомобильный кран: МКА-16 (при длине стрелы 18м максимальная грузоподъемность 9т, при высоте подъема – 17,8м и вылете стрелы - 8 м грузоподъемность 5 т задний габарит – 2,4 м.).

II монтажный поток - монтаж подстропильных и стропильных ферм, монтаж плит покрытия.

Монтаж подстропильных ферм.

Необходимо подобрать монтажный кран, который мог на минимальном вылете смонтировать тяжёлые элементы - подстропильные и стропильные фермы, перенести через стропильные фермы и положить на значительном вылете стрелы плиту покрытия.

Необходимая грузоподъемность крана для монтажа фермы:

Q = Q _ф + Q _стр = 10,3 + 0,215 = 10,515 т

где Q _ф = 10,3т - масса подстропильной фермы; Q _стр = 0,215 т - мас­са стропа 2СТ-16/5000 грузоподъемностью до 16 т.

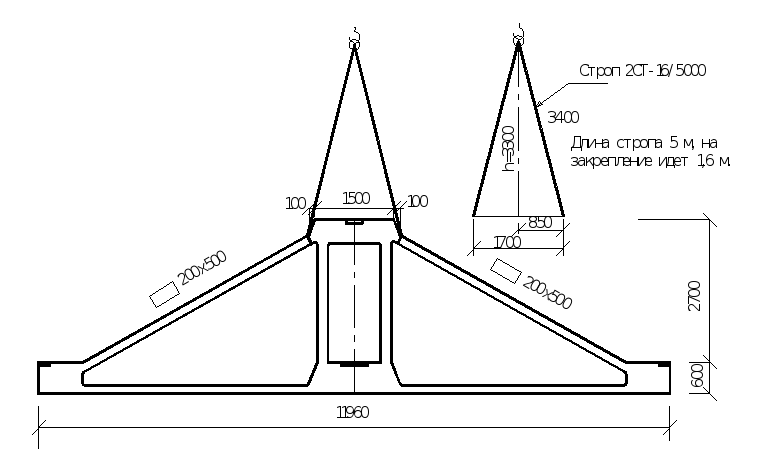

Необходимая высота подъема для монтажа подстропильной фермы:

H = h_кол.ср+ h_зап + h_пф + h_стр + h_пол = 5,4 + 0,5 + 3,3 + 3,3 + 1,5 =14,0 м

где h_зд = 5,4 м - высота колонн среднего ряда;

h_зап = 0,5 м - высота запаса - зазор между верхом колонны и низом подстропильной фермы; h_пф = 3,3 м – высота подстропильной фермы;

h_стр = 3,3 м - высота строповки;

h_пол = 1,5 м - высота полиспаста.

Монтаж стропильных ферм.

Необходимая грузоподъемность крана для монтажа фермы:

Q = Q _ф + Q _стр = 14,8 + 0,513 = 15,313 т

где Q _ф = 14,8т - масса стропильной фермы; Q _стр = 0,513 т - мас­са траверсы ТР-20-5.

Необходимая высота подъема для монтажа стропильной фермы:

H_кр = h_кол+ h_зап + h_сф + h_тр + h_пол = 6,0 + 0,5 + 3,3 + 1,2 + 1,5 =12,5 м

где h_зд = 6,0 м - высота колонн крайнего ряда;

h_зап = 0,5 м - высота запаса - зазор между верхом колонны и низом подстропильной фермы;

h_пф = 3,3 м – высота стропильной фермы;

h_стр = 1,2 м - высота траверсы;

h_пол = 1,5 м - высота полиспаста.

Монтаж плит покрытия.

Необходимая грузоподъемность крана для монтажа плиты покрытия:

Q = Q _пл + Q _стр = 1,5 + 0,0407 = 1,5407 т

где Q _пл = 5,1 т - масса плиты покрытия размером 1,5х6х0,3м; Q _стр = 0,0407 т - мас­са стропа 4СК-5/5000 грузоподъемностью до 5 т.

Необходимая высота подвески для монтажа плиты покрытия:

H = h_кол + h_сф + h_зап + h_пп + h_стр + h_пол = 6,0 + 3,3 + 0,5 + 0,3 + 4 + 1,5 = 15,6 м

где h_кол = 6,0 м - высота колонны;

h_сф = 3,3 м – высота стропильной фермы;

h_зап = 0,5 м - высота запаса - зазор между верхом фермы и низом плиты;

h_пп = 0,3 м - высота плиты покрытия;

h_стр=4 м - высота строповки;

h_п = 1,5 м - высота полиспаста;

_{Определим длину строповки для плиты покрытия:}

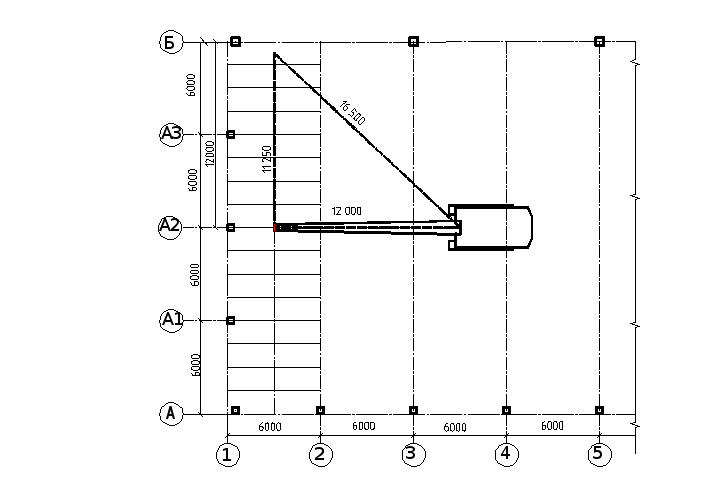

Определим минимальный вылет стрелы для крана при монтаже плит покрытия:

_.

Подбираем три вида крана для технико-экономического сравнения: кран на шасси автомобильного типа, пневмоколесный кран и гусеничный, для их технико-экономического сравнения:

_{1) кран на шасси автомобильного типа КС 6471( при длине стрелы 19м максимальная грузоподъемность 18,6т,}

при высоте подъема – 18м и вылете стрелы - 6 м грузоподъемность 18 т;

при высоте подъема – 17м и вылете стрелы - 8 м грузоподъемность 10 т;

на гуське при вылете 16м грузоподъемность 1,6т);

2) пневмоколесный кран КС-5363 (К 255) (при длине стрелы 20м максимальная грузоподъемность 21,4 т,

при высоте подъема – 19м и вылете стрелы - 7 м грузоподъемность 16 т;

при высоте подъема – 18м и вылете стрелы - 8 м грузоподъемность 11 т;

на гуське при вылете 16м грузоподъемность 1,8т);

3) гусеничный кран МКГ-25 (при длине стрелы 17,5м максимальная грузоподъемность 20 т, высота подъема крюка – 17м, вылет стрелы - 4 м;

при вылете 6 м грузоподъемность 13,5 т и высота подъема крюка 16,6м;

на гуське при вылете 18м грузоподъемность 2,5т);

Марка крана	Стоим.маш.часа работы крана См-ч, р, руб	Трудозатраты, маш см			Единовременные затраты,руб				Lзд м	Арендная стоимоть крана, Скрана, руб
		Строп. фермы	Подстроп. фермы	Плиты покр	Перебаз ировкаЕ1	Переобо рудов. основ. Стрелы,Е2	Х, шт	Устрой ство 1 м пути Е3
КС 6471	21,44	26,92	4,84	50,66	6,90	16,08	1	-	-	822541,84
КС 5363 (К 255)	5,02	26,92	4,84	50,66	58	33,06	1	12,33	132	502860,72
МКГ-25	4,73	26,92	4,84	50,66	36	24,3	1	-	-	317907,28

Стоимость крана дана в ценах 2007 г, единовременные затраты даны в ценах на 1984г.

Стоимость эксплуатации машино-смены и стоимость перебазировки определяем из учебного пособия: Г.К.Соколов. Строительные краны, оборудование и приспособления. Москва, 1995. Коэффициент перевода с цен 1984 г. на цены 2008 г. к = 100.

Расчетные формулы: ,

- арендая стоимость крана, руб,

- стоимость машино-часа эксплуатации крана, руб,

Т_ч - время работы крана на объекте, ч

- сумма единовременных затрат, включающая в себя затраты на перебазировку крана Е₁, переоборудование основной стрелы Е₂, устройство 1 м пути Е₃, руб.

Т_ч==659,36 маш-ч.

Для КС 6471 руб

Для КС 5363 руб

Для МКГ-25 руб

По проведенному технико-экономическому расчету наиболее экономичным вариантом является гусеничный кран МКГ-25 .Данный кран принимается для дальнейшего проектирования промышленного здания.

Основные технические характеристики крана МКГ-25 . Таблица 2.4.3

Грузоподъемность, т	25,0-5,0
Вылет крюка основной стрелы наименьший - наибольший,	4,0-12,5
Наибольшая высота подъема , м	14,0
Длина основной стрелы, м	12,5
Скорость подъема (опускания), м/мин:
..наибольшая	6,0
..наименьшая	0,9
Частота поворота, об/мин	0,56
Скорость передвижения, км/час	0,75
Дорожный просвет, мм	450
Габаритные размеры ходового устройства, мм:
..длина гусеничной тележки	4700
..ширина по гусеницам	3210
..ширина гусеничной ленты	625
Преодолеваемый уклон пути, град.	11
Двигатель:
..модель	Д-108
..наибольшая мощность, л.с.	108
Тип привода	электрический
Габаритные размеры в транспортном положении, мм:
..длина	4700
..ширина	3210
..высота	3790
Рабочая масса, т	39
Масса противовеса	11,7
Среднее давление на грунт без груза, кгс/см2	0,8
Радиус, описываемый хвостовой частью, мм	3770
