2.5. Порядок выбора основных и вспомогательных технических средств для производства работ.
2.5.1 Выбор технических средств для такелажных и монтажных работ
Выбор технических средств (ТС) производят по справочной литературе для строповки и временного крепления сборных элементов здания, а также для подъема опалубочных объемных блоков и панелей, арматурных сеток, каркасов, бункеров с бетонной смесью и пр. При этом необходимо стремиться к тому, чтобы общее количество приспособлений на строительной площадке было минимальным. Для подъема изделий и конструкций используют унифицированные стропы и траверсы (в пределах их паспортной грузоподъемности) в соответствии с типовыми схемами строповки элементов или специальные стропы и траверсы, рассчитанные на определенную номенклатуру изделий и схемы строповки. Данные о принятых ТС заносят в табл. 2.4.1.
Ведомость технических средств для такелажных и монтажных работ
Таблица 2.4.1
|
№ п.п. |
Наименование и назначение |
Инвентарный номер |
Эскиз |
Грузо-подъемность, т |
Расчетная высота, м |
Кол-во, шт |
Масса т |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1 |

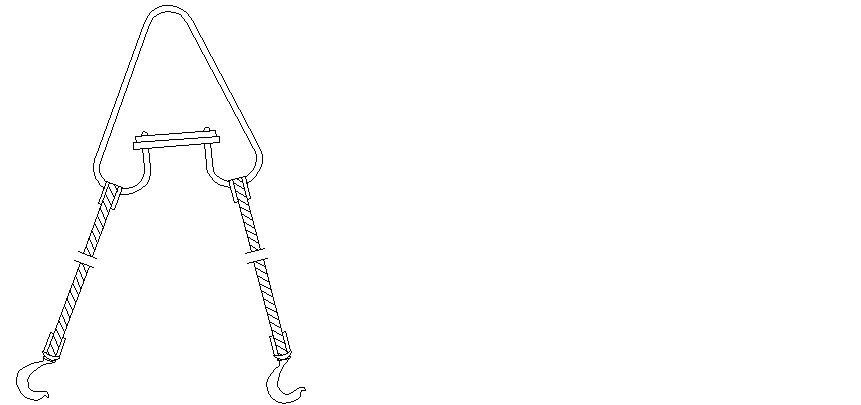

Строп двухветьевой 2СТ-16/5000 для монтажа подстропильных ферм |
143 |
|
16 |
3,3 |
2 |
0,215 |
|
2 |
Траверса Тр-8-0,4 для монтажа колонн сечением 500х500, 400х400мм с монтажными отверстиями диаметром 50мм. |
3629 |
|
8 |
1,25 |
2 |
0.1814 |
|
3 |
Строп четы-рехветвевой 4СК-5/5000 Разгузка конструкций, монтаж плит покрытия, панелей стен и перегородок |
1094 |
|
5 |
4 |
2 |
0,04 |
|
4 |
Струбцина универсальная для монтажа сборных элементов |
3241 |
|
- |
- |
8 |
0,015 |
|
5 |
Распорка инвентарная для монтажа ферм |
0-400-1 |
|
- |
12 |
4 |
0,089 |
|
6 |
Опорное приспособление для перевода колонн в вертикальное положение |
2008 |
|
- |
- |
2 |
0,077 |
|
7 |
Траверса Тр-20-5 для монтажа стропильных конструкций пролетом 18 и 24м и массой до 20т |
1950 |
|
20 |
1,2 |
2 |
0,513 |
|
8 |
Одиночный кондуктор для монтажа колонн в стаканы фундаментов |
546 |
|
- |
1,25 |
2 |
0,118 |
|
9 |
Навесная площадка с лестницей для работы монтажников и сварщиков на высоте |
220 |
|
0,25 |
4,2-20 |
4 |
0,118-0,126 |
|
10 |
Люлька для работы на высоте |
4533 |
|
0,5 |
1 |
3 |
0,3 |
|
11 |
Передвижная площадка для монтажника |
229Т |
|
0,5 |
4-9 |
2 |
1,196 |
|
12 |
Стремянки и лестницы для подъема на высоту |
16368 |
|
0,4 |
20 |
4 |
1,337 |
|
13 |
Ограждение проемов и опасных зон |
344 |
|
- |
3,6 |
40 |
0,01 |
|
14 |
Пирамида для складирования стеновых панелей и перегородок |
3942А |
|
60 |
2,3 |
13 |
2,2 |
|
15 |
Кассета для складирования ферм покрытия |
- |
|
- |
- |
12 |
- |
|
16 |
Будка монтажника |
590 |
|
- |
2,2 |
2 |
1,9 |
|
17 |
Ящик для раствора(0.3 м3) |
3182Е |
|
1 |
0,5 |
2 |
0,06 |
|
17 |
Вышка прожекторная поэтажная |
1131А |
|
0,2 |
4,1 |
10 |
0.26 |
