2. Расчет и конструирование однопролетного ригеля
Для опирания
пустотных панелей принимается сечение

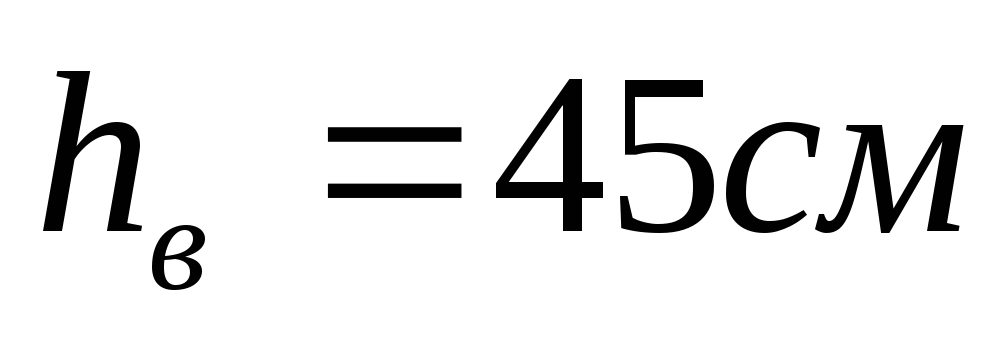

ригеля высотой
или
,
для опирания ребристых панелей принимается
сечение ригеля высотой
.
Ригели могут выполняться обычными или
предварительно напряженными. Высота
сечения обычного ригеля
.
Исходные данные
Нормативные и
расчетные нагрузки на 1 м2
перекрытия принимаются те же, что и при
расчете панели перекрытия. Ригель
шарнирно оперт на консоли колонн,
.

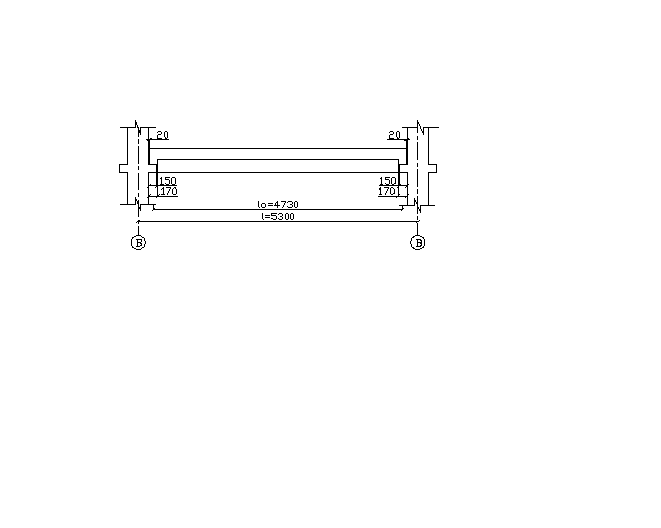

Расчетный пролет равен:
где
-
пролет ригеля в осях;
- размер колонны;
20 см – зазор между колонной и торцом ригеля;
130 см – размер площадки опирания.
Расчетная нагрузка на 1 м длины ригеля определяется с грузовой полосы, равной шагу рам, в данном случае шаг рам 5,4 м.
Постоянная (g):
- от перекрытия с
учетом коэффициента надежности по
ответственности
- от веса ригеля
где 2500кг/м3 – плотность железобетона.
С учетом с учетом

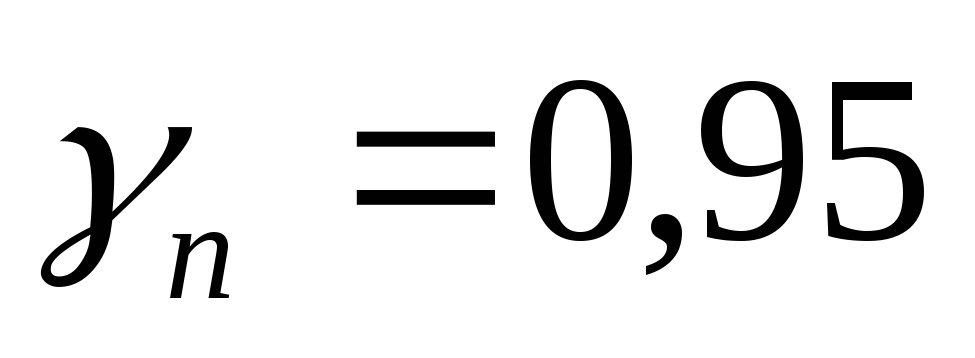

коэффициента надежности по ответственностии
надежности по нагрузке
;
Постоянная погонная нагрузка :
кн/м
Временная нагрузка
()
с учетом коэффициента надежности по
назначению здания
и коэффициента снижения временной
нагрузки в зависимости от грузовой
площади
где А1=9м2; А – грузовая площадь, А=5,4*5,9=31,86м2.
- полная погонная нагрузка
g
+
= 27,4+11,065
=38,465 кН/м

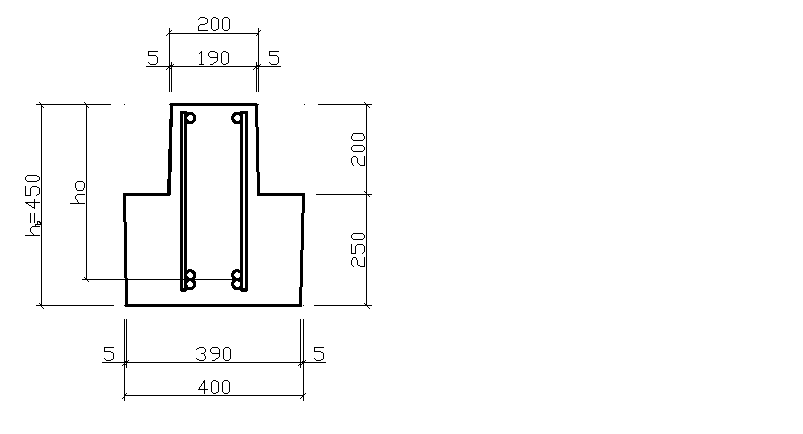

Расчетное сечение ригеля
Определение усилий в ригеле
Расчетная схема
ригеля – однопролетная шарнирно опертая
балка пролетом
.
Вычисляем значения максимального
изгибающего момента М и максимальной
поперечной силыQ
от полной расчетной нагрузки:
Характеристики прочности бетона и арматуры:
- бетон тяжелый
класса В30, расчетное сопротивление при
сжатии
,

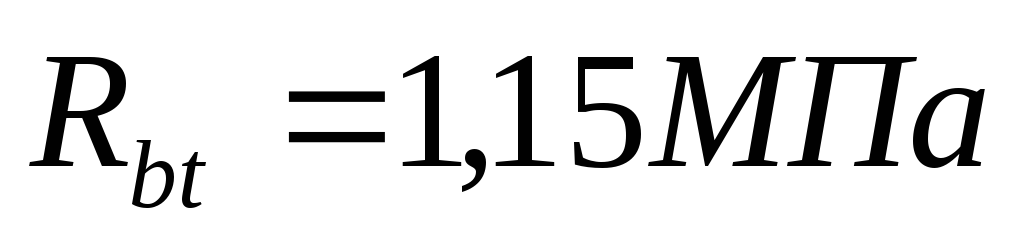

при растяжении
;

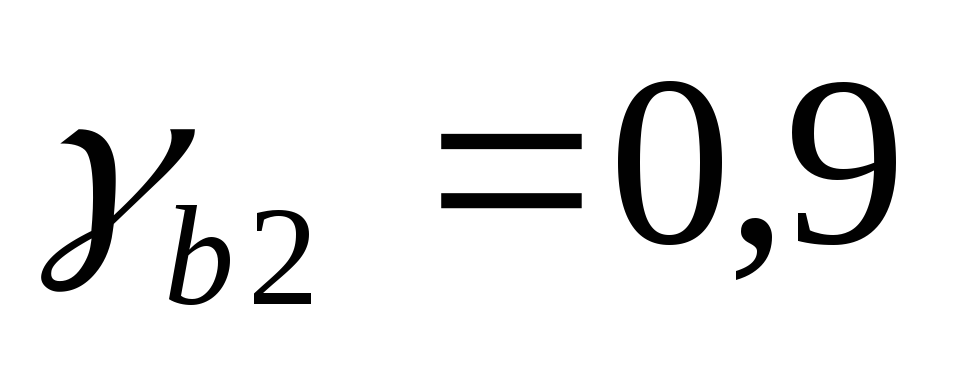

коэффициент условий работы бетона
;
- арматура продольная
рабочая класса А500 диаметром 10-40 мм,

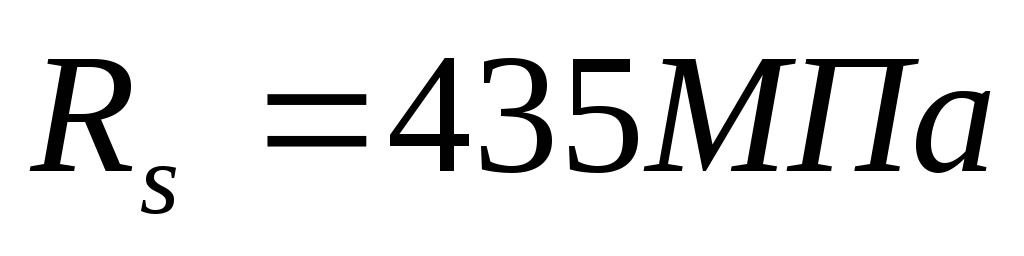

расчетное сопротивление

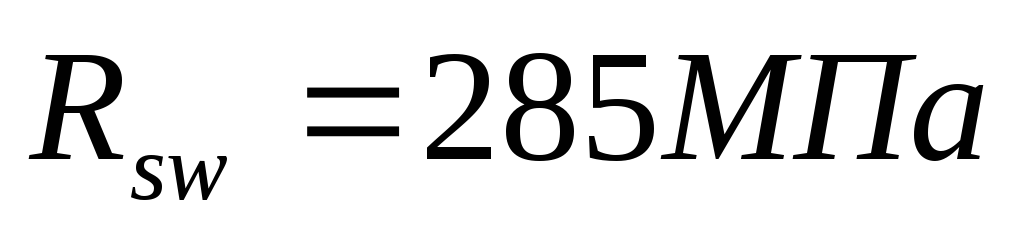

и поперечная рабочая арматура класса
А400 диаметром 6-8 мм,
.
Расчет прочности ригеля по сечению, нормальному к продольной оси
Определяем высоту
сжатой зоны
,

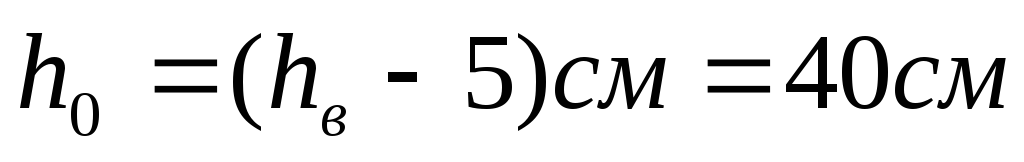

где hо – рабочая высота сечения ригеля;

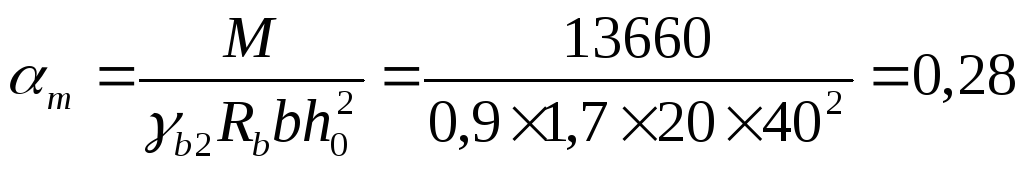

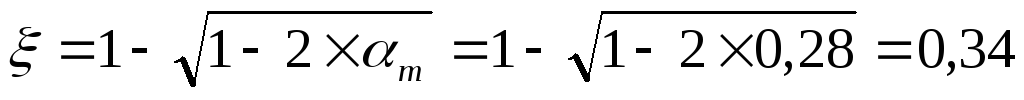

- относительная высота сжатой зоны, определяемая по m
,
,
где М=136,6 кНм; Rb=17,0 МПа;
b- ширина сечения ригеля, b=20 см.
;

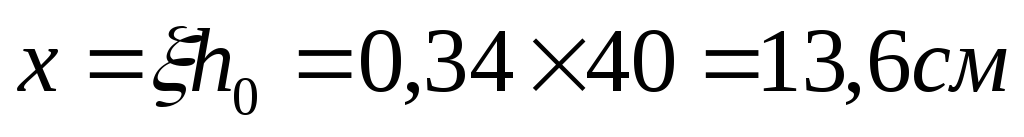

высота сжатой зоны
Граница сжатой зоны проходит в узкой части сечения ригеля, следовательно, расчет ведем как для прямоугольного сечения.

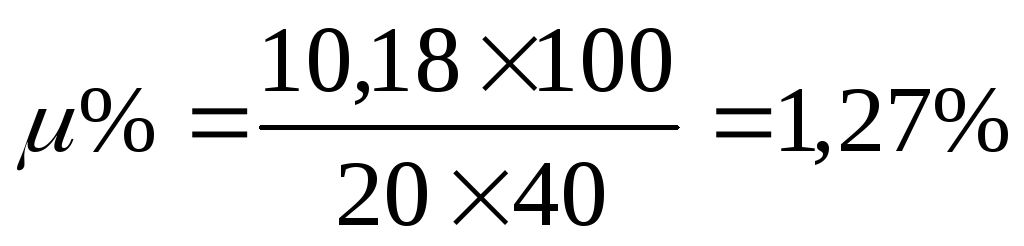

Площадь сечения растянутой арматуры определяется по формуле:
Принимаем арматуру: 4 Ø18 А500(Аs=10,18 cм2)
Расчет ригеля по прочности при действии поперечных сил
Расчет производится рядом с подрезкой в месте изменения сечения ригеля.
В качестве расчетного
принимаем прямоугольное сечение с

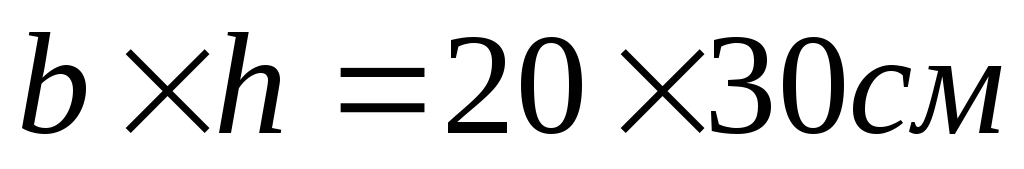

размерами
,

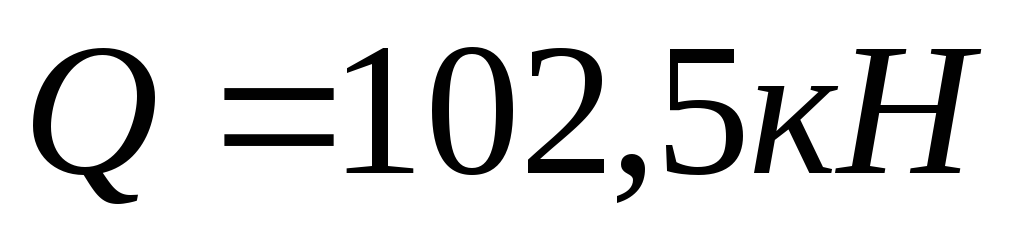

в котором действует поперечная сила
от
полной расчетной нагрузки. Рабочая

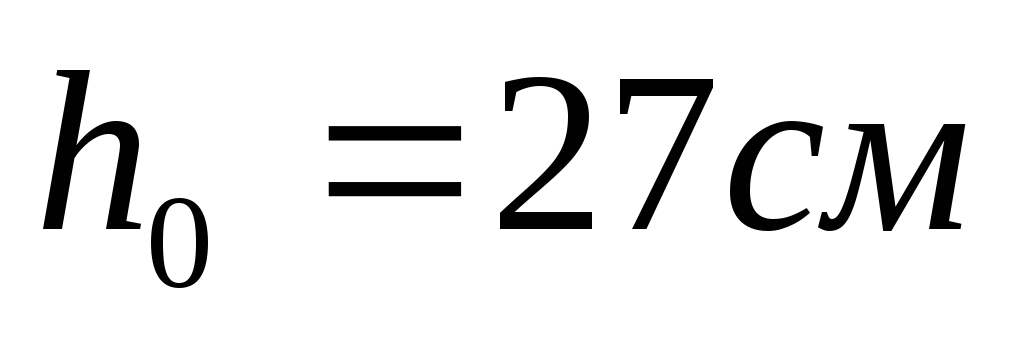

высота в сечении ригеля в подрезке
составляет
,
вне подрезки (у опор)
,
в средней части пролета
.
При диаметре нижних
стержней продольной рабочей арматуры
ригеля
назначаем

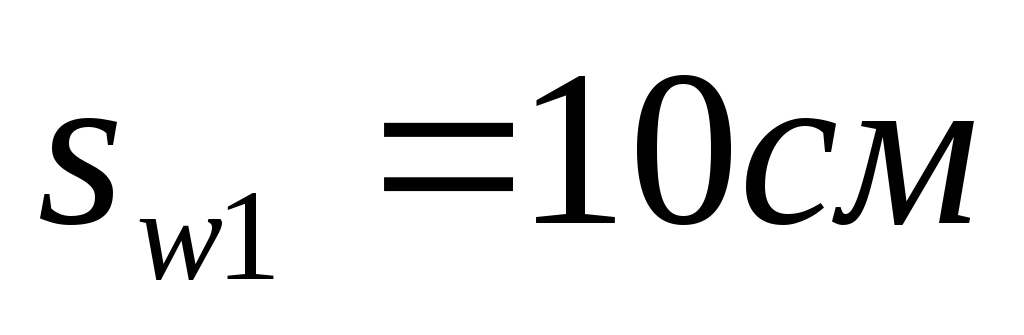

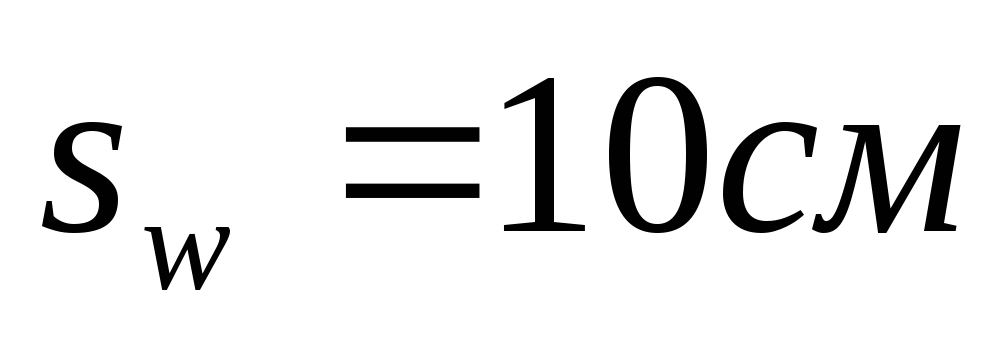

поперечные стержни Ø8 А400. Их шаг на
приопорном участке принимаем
;

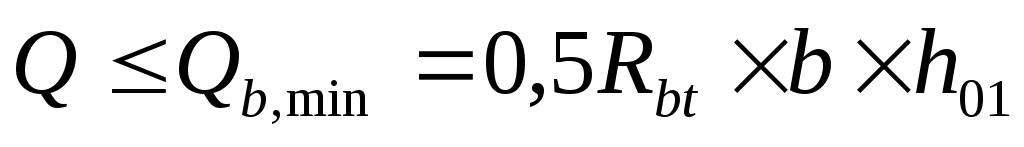

Расчет ригеля по бетонной полосе между наклонными трещинами производится из условия:
,
где
-
коэффициент принимаемый 0,3. Проверка
этого условия дает:
т.е.
принятые размеры сечения ригеля в
подрезке достаточны.
-
расчет поперечной арматуры необходим.

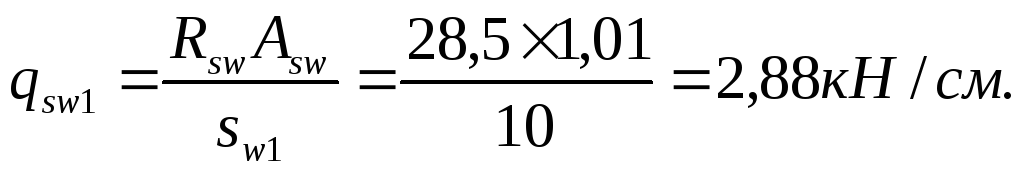

Погонное усилие в хомутах:
(2Ø8
А400)
,
(не более 54 см )

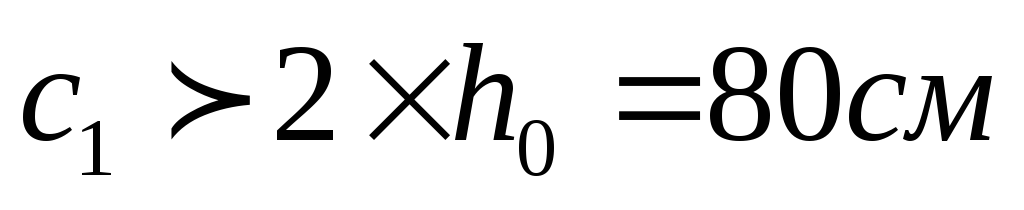

-наиболее опасная длина проекции
наклонного сечения.
-
условие прочности ригеля по наклонному
сечению в подрезке при действии поперечной
силы соблюдается.
Необходимо также
убедиться, что шаг хомутов

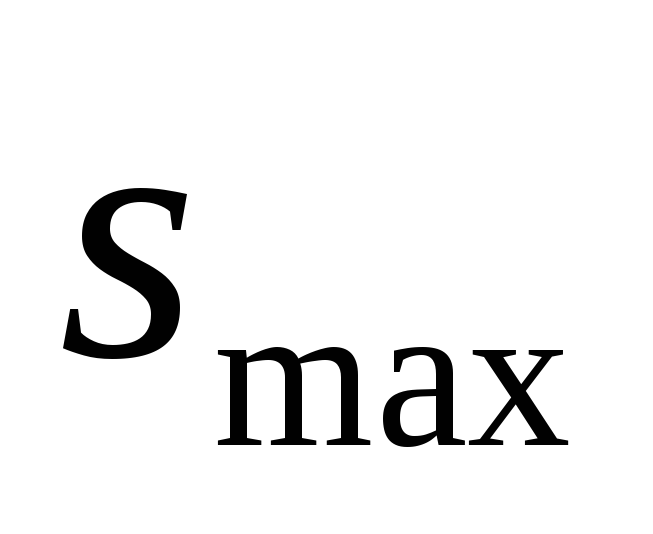

не превышает максимального шага хомутов
,
при котором еще обеспечивается прочность
ригеля по наклонному сечению между
двумя соседними хомутами, т.е.
Примем в средней
части пролета шаг хомутов равным
,
что не превышает 500 мм.
Погонное усилие в хомутах для этого участка составляет:
,что

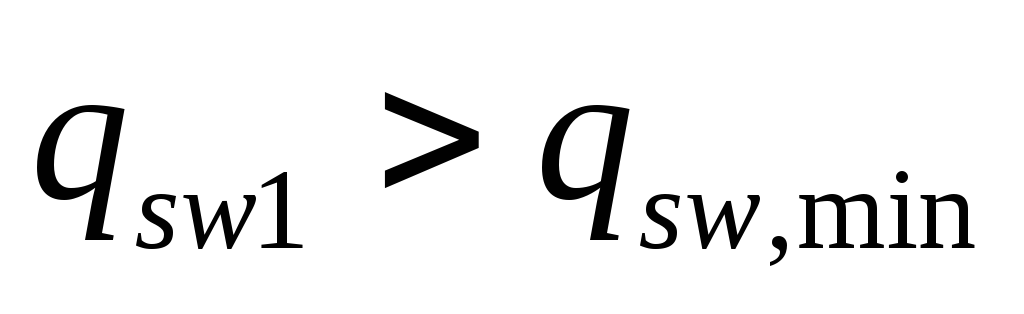

не меньше минимальной интенсивности
этого усилия, при которой поперечная
арматура учитывается в расчете:
;
-
условие соблюдается.
Поскольку
,то
принимаем
;q
= g
+
= 38,465 кН/м
;
В ригелях с
подрезками у концов последних
устанавливаются дополнительные хомуты
и отгибы для предотвращения трещин
отрыва у входящего угла подрезки. Эти
хомуты и отгибы должны удовлетворять

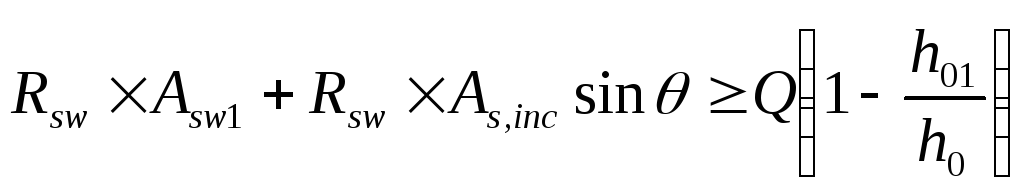

условию:
Примем дополнительные
хомуты у конца подрезки в количестве
2Ø12 А500 с
,
отгибы использовать не будем. Проверка
условия дает:
,
т.е. установленных хомутов достаточно
для предотвращения горизонтальных
трещин отрыва у входящего угла подрезки.
