Московский Государственный Строительный Университет
Факультет, курс, группа: ГСХ-IV-2
Кафедра: ЖБК
Курсовой проект
Студент:
Тема: «Расчет и конструирование железобетонных конструкций многоэтажного здания»
Состав проекта:
1. Расчетно-пояснительная записка
2. Графическая часть
Руководитель проекта:………………………….
Москва 2011
Содержание:
Задание на проектирование…………………………………………… ….3
Компоновка конструктивной схемы междуэтажного перекрытия… ..4
1. Расчет и проектирование многопустотной предварительно-напряженной плиты перекрытия……………………………………………………………… ..6
2. Расчет и конструирование однопролетного ригеля…… ………… ..16
3. Расчёт и конструирование колонны……………………… … ……...23
4. Расчет и конструирование фундамента под колонну……… … ……25
Библиографический список…………………………………… ……… .28
Компоновка конструктивной схемы сборного межэтажного перекрытия.
Связевая
конструктивная схема здания с поперечным
расположением ригелей и сеткой клон с
размерами в плане
Колонны 400*400 мм
Ригель таврового сечения шириной 20 см
=4,2
…. 6,6 м
=45
см-высота ригеля без предварительного
напряжения арматуры;
Плита перекрытия
выбирается в зависимости от временной
нагрузки при
-
многопустотные плиты.
=
4,2… 6,6 м- длина плиты
=
5,4
м
(9 секций)
Ширина плиты:
Основная плита
=1,2…2,4м
Плита распорка
=
0,8…1,8 м
Плита доборная
Принимаем
=1,5м,
=1,4м.
Количество пустот 7 шт Ø159мм, расстояние между пустотами 26 мм.
Высота плиты =22 см.
1. Расчет и проектирование многопустотной предварительно-напряженной плиты перекрытия. Исходные данные
Нагрузки на 1 м2 перекрытия
|
Вид нагрузки |
Нормативная нагрузка, Н/м2 |
Коэффициент
надежности по нагрузке,
|
Расчетная нагрузка, Н/м2 |
|
1 |
2 |
3 |
4 |
|
Паркет, δ = 12 мм |
0,096 |
1,3 |
0,125 |
|
Древесноволокнистая плита δ =8 мм |
0,048 |
1,3 |
0,06 |
|
Цементно-песчаная раствор δ = 30 мм |
0,54 |
1,3 |
0,70 |
|
Многопустотная плита с омоноличиванием швов |
3,4 |
1,1 |
3,74 |
|
Постоянная
нагрузка
|
4,084 |
- |
4,625 |
|
Временная нагрузка: Перегородки (длительная) Полезная (из задания) в т. ч.
длительная
Кратковременная
|
0,5 2,0 0,7 1,3 |
1,2 1,2 1,2 1,2 |
0,6 2,4 0,84 1,56 |
|
Итого
временная нагрузка |
2,5 |
- |
3,0 |
|
Полная
нагрузка
|
6,584 |
- |
7,625 |

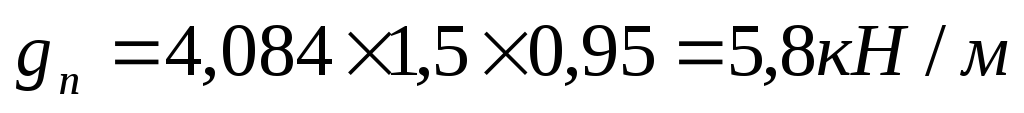

Нагрузка
на 1 п. м. длины плиты при нормальной ее
ширине 1,5 м с учетом коэффициента
надежности по ответственности здания
:
-
расчетная постоянная
-
расчетная полная
-
нормативная постоянная
-
нормативная полная
-
нормативная постоянная и длительная
Материалы для плиты:

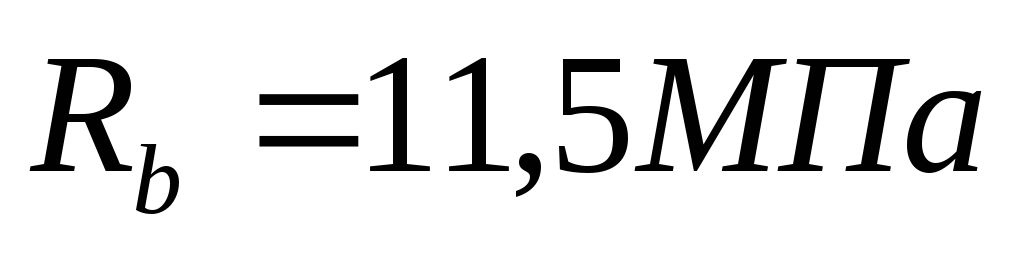

Бетон – тяжелый класса по прочности на сжатие В20.
,
;
,
;
коэффициент условия работы бетона
.

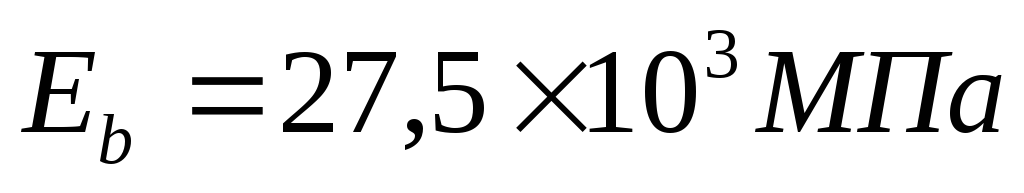

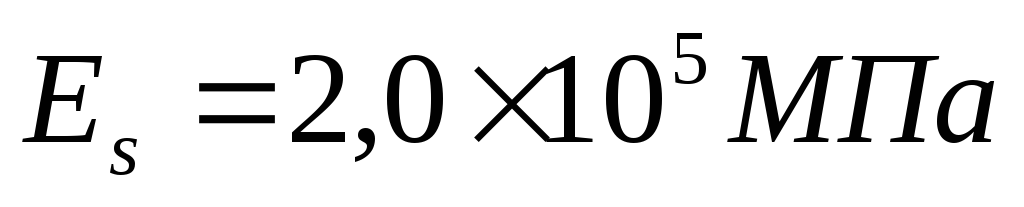

Начальный
модуль упругости
Технология изготовления плиты – агрегатно-поточная. Плита подвергается тепловой обработке при атмосферном давлении. Натяжение напрягаемой арматуры осуществляется электротермическим способом.
Арматура:
-

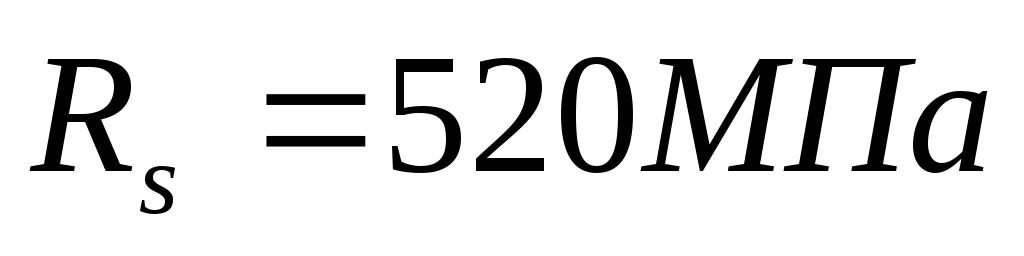

продольная напрягаемая класса А600:
,
,
;
-

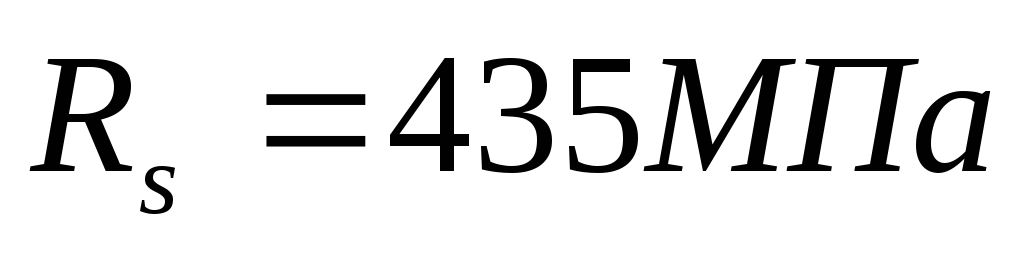

ненапрягаемая класса А500,
,
