.DOCМосковский Государственный Строительный Университет
Кафедра газоснабжения
Расчетное задание №3
Гидравлический расчет газовой сети высокого давления
Студент:
Факультет: ТГВ Курс: III Группа: 5
1999

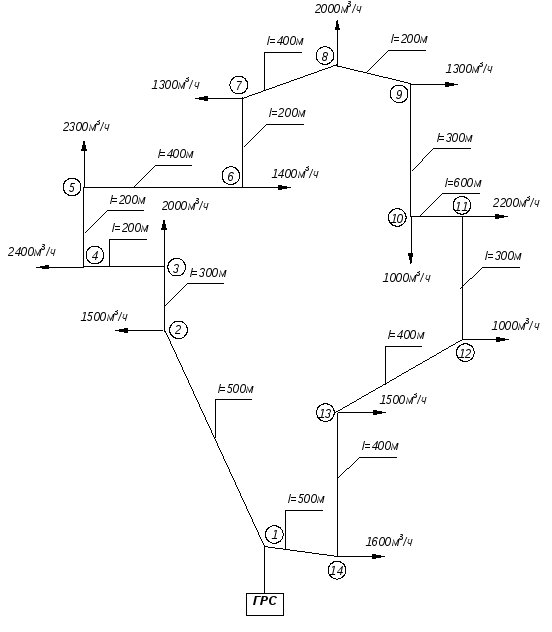

Рис. A Схема однокольцевого газопровода высокого давления
|
Таблица 1: расход газа в узлах. |
|
|
Таблица 2: длина участков. |
||
|
Номер узлав |
Расход газа, м3/ч |
|
|
Номер участка |
Длина участка, |
|
2 |
1500 |
|
|
1-2 |
500 |
|
3 |
2000 |
|
|
2-3 |
300 |
|
4 |
2400 |
|
|
3-4 |
200 |
|
5 |
2300 |
|
|
4-5 |
200 |
|
6 |
1400 |
|
|
5-6 |
400 |
|
7 |
1300 |
|
|
6-7 |
200 |
|
8 |
2000 |
|
|
7-8 |
400 |
|
9 |
1300 |
|
|
8-9 |
200 |
|
10 |
1000 |
|
|
9-10 |
300 |
|
11 |
2200 |
|
|
10-11 |
600 |
|
12 |
1000 |
|
|
11-12 |
300 |
|
13 |
1500 |
|
|
12-13 |
400 |
|
14 |
1600 |
|
|
13-14 |
400 |
|
|
|
|
|
14-1 |
500 |
Определение диаметра кольца по расчетному расходу
м3/ч
и удельному падению квадрата давления
кПа2/м
По номограмме определяем диаметр - d=159x4,5
Расчеты для аварийных режимов при выключении участков 1-2, 1-14 сведены в таблицу 3
Таблица 3: гидравлический расчет аварийных режимов.
|
Отказал участок 1-14 |
Отказал участок 1-2 |
|||||||||||||||
|
Покаазтели участка |
|
|
Покаазтели участка |
|
|
|||||||||||
|
N |
dнхS, мм |
lу, м |
Qу, м3/ч |
(P2н-P2к)/l, кПа2/м |
P2н-P2к, кПа |
N |
dнхS, мм |
lу, м |
Qу, м3/ч |
(P2н-P2к)/l, кПа2/м |
P2н-P2к, кПа |
|||||
|
1-2 |
159х4 |
500 |
15050 |
450 |
225000 |
1-14 |
159х4 |
500 |
15050 |
450 |
225000 |
|||||
|
2-3 |
159х4 |
300 |
14000 |
350 |
105000 |
14-13 |
219х6 |
400 |
13930 |
80 |
32000 |
|||||
|
3-4 |
219х6 |
200 |
12600 |
70 |
14000 |
13-12 |
219х6 |
400 |
12880 |
70 |
28000 |
|||||
|
4-5 |
219х6 |
200 |
10920 |
55 |
11000 |
12-11 |
273х8 |
300 |
12180 |
60 |
18000 |
|||||
|
5-6 |
219х6 |
400 |
9310 |
40 |
16000 |
11-10 |
273х8 |
600 |
10640 |
55 |
33000 |
|||||
|
6-7 |
219х6 |
200 |
8330 |
33 |
6600 |
10-9 |
273х8 |
300 |
9940 |
50 |
15000 |
|||||
|
7-8 |
219х6 |
400 |
7420 |
25 |
10000 |
9-8 |
273х8 |
200 |
9030 |
38 |
7600 |
|||||
|
8-9 |
219х6 |
200 |
6020 |
20 |
4000 |
8-7 |
273х8 |
400 |
7630 |
25 |
10000 |
|||||
|
9-10 |
219х6 |
300 |
5110 |
14 |
4200 |
7-6 |
273х8 |
200 |
6720 |
22 |
4400 |
|||||
|
10-11 |
219х6 |
600 |
4410 |
11 |
6600 |
6-5 |
219х6 |
400 |
5740 |
16 |
6400 |
|||||
|
11-12 |
159х4 |
300 |
2870 |
25 |
7500 |
5-4 |
219х6 |
200 |
4130 |
10 |
2000 |
|||||
|
12-13 |
159х4 |
400 |
2170 |
13 |
5200 |
4-3 |
159х4 |
200 |
2450 |
18 |
3600 |
|||||
|
13-14 |
159х4 |
400 |
1120 |
-- |
-- |
3-2 |
159х4 |
300 |
1050 |
4 |
1200 |
|||||
|
Итого: |
415100 |
Итого: |
386200 |
|||||||||||||
|
Pк=274 кПа |
Pк=322 кПа |
|||||||||||||||
Результаты гидравлического расчёта ответвления при аварийных режимах.
|
N |
Qу, м3/ч |
lу, м |
dнхS, мм |
(P2н-P2к)/l, кПа2/м |
P2н-P2к, кПа |
Pн.отв |
Pк.отв |
|
|
|
Отказал участок 1-14 |
|
|
|
||
|
2-2 |
1050 |
500 |
- |
- |
- |
514,8 |
- |
|
3-3 |
1400 |
300 |
- |
- |
- |
400 |
- |
|
4-4 |
1680 |
300 |
- |
- |
- |
382,1 |
- |
|
5-5 |
1610 |
400 |
- |
- |
- |
367,4 |
- |
|
6-6 |
980 |
500 |
- |
- |
- |
345 |
- |
|
7-7 |
910 |
300 |
70х3,5 |
166,4 |
49920 |
335,3 |
251,01 |
|
8-8 |
1400 |
300 |
76x3,5 |
133 |
39900 |
320 |
252 |
|
9-9 |
910 |
450 |
76x3,5 |
79,8 |
35910 |
313,7 |
249 |
|
10-10 |
700 |
400 |
76x3,5 |
79,2 |
31680 |
306,9 |
252,02 |
|
11-11 |
1540 |
300 |
88x4 |
83,7 |
25110 |
296 |
251,01 |
|
12-12 |
700 |
500 |
88x4 |
35,2 |
17600 |
283 |
248,98 |
|
13-13 |
1050 |
300 |
88x4 |
41,4 |
12420 |
273,7 |
249,98 |
|
14-14 |
1120 |
300 |
88x4 |
41,4 |
12420 |
273,7 |
247,98 |
|
N |
Qу, м3/ч |
lу, м |
dнхS, мм |
(P2н-P2к)/l, кПа2/м |
P2н-P2к, кПа |
Pн.отв |
Pк.отв |
|
|
|
Отказал участок 1-2 |
|
|
|
||
|
14-14 |
1120 |
300 |
- |
- |
- |
514,8 |
- |
|
13-13 |
1050 |
300 |
- |
- |
- |
482,7 |
- |
|
12-12 |
700 |
500 |
- |
- |
- |
452,8 |
- |
|
11-11 |
1540 |
300 |
- |
- |
- |
432,4 |
- |
|
10-10 |
700 |
400 |
- |
- |
- |
392,4 |
- |
|
9-9 |
910 |
350 |
- |
- |
- |
372,8 |
- |
|
8-8 |
1400 |
300 |
- |
- |
- |
362,5 |
- |
|
7-7 |
910 |
300 |
- |
- |
- |
348,4 |
- |
|
6-6 |
980 |
500 |
76x3,5 |
109,1 |
54550 |
342,1 |
248,96 |
|
5-5 |
1610 |
400 |
88x4 |
120,3 |
48120 |
332,6 |
251,01 |
|
4-4 |
1680 |
300 |
88x4 |
153,6 |
46080 |
329,5 |
249,98 |
|
3-3 |
1400 |
300 |
88x4 |
141,6 |
42480 |
324 |
248,99 |
|
2-2 |
1050 |
500 |
88x4 |
82,6 |
41300 |
322,2 |
252,03 |
Результаты расчёта потокораспределения при нормальном
гидравлическом режиме сети.
|
Показатели участка |
Предварительное распределение |
Окончательное распределение расходов |
||||||||
|
N |
dнхS, мм |
lу, м |
Qу, м3/ч |
(P2н-P2к)/l, кПа2/м |
P2н-P2к, кПа2 |
(P2н-P2к)/Qуч, кПа2/м |
Qу, м3/ч |
(P2н-P2к)/l, кПа2/м |
P2н-P2к, КПа2 |
1,1(P2н- P2к)уч |
|
1-14 |
159x4,5 |
500 |
-8800 |
180 |
-90000 |
10,23 |
-10317 |
225 |
-112500 |
-123750 |
|
13-14 |
159x4,5 |
400 |
-7200 |
110 |
-44000 |
6,11 |
-8717 |
180 |
-72000 |
-79200 |
|
12-13 |
219x6 |
400 |
-5700 |
20 |
-8000 |
1,4 |
-7217 |
25 |
-10000 |
-11000 |
|
11-12 |
219x6 |
300 |
-4700 |
12 |
-3600 |
0,77 |
-6217 |
20 |
-6000 |
-6600 |
|
10-11 |
219x6 |
600 |
-2500 |
4 |
-2400 |
0,96 |
-4017 |
9 |
-5400 |
-5940 |
|
9-10 |
219x6 |
300 |
-1500 |
-- |
-- |
-- |
-3017 |
5,5 |
-1650 |
-1815 |
|
8-9 |
219x6 |
200 |
500 |
-- |
-- |
-- |
-1017 |
-- |
-- |
-- |
|
7-8 |
219x6 |
400 |
2500 |
4 |
1600 |
0,64 |
983 |
-- |
-- |
-- |
|
6-7 |
219x6 |
200 |
3800 |
10 |
2000 |
0,53 |
2283 |
3 |
600 |
660 |
|
5-6 |
219x6 |
400 |
5200 |
14 |
5600 |
1,08 |
3683 |
8 |
3200 |
3520 |
|
4-5 |
219x6 |
200 |
7500 |
27 |
5400 |
0,72 |
5983 |
20 |
4000 |
4400 |
|
3-4 |
159x4,5 |
200 |
9900 |
225 |
45000 |
4,55 |
8383 |
150 |
30000 |
33000 |
|
2-3 |
159x4,5 |
300 |
11900 |
260 |
78000 |
6,55 |
10383 |
230 |
69000 |
75900 |
|
1-2 |
159x4,5 |
500 |
13400 |
290 |
14500 |
10,82 |
11883 |
245 |
122500 |
134750 |
|
|
|
|
|
|
134600 |
44,36 |
|
|
21750 |
|
|
|
|
|
Ошибка=62,52% |
|
|
Ошибка= |
9,96% |
|
|
