8.Определение географических и прямоугольных координат по карте, отметок точек по горизонталям.

Определение прямоугольных координат точки по карте

Для определения широты необходимо при помощи треугольника опустить перпендикуляр из точки А на градусную рамку на линию широты и прочитать справа или слева по шкале широты, соответствующие градусы, минуты, секунды. φА= φ0+ Δφ

φА=54⁰36^/00^//+0⁰01^/40^//=54⁰37^/40^//

Для определения долготы необходимо при помощи треугольника опустить перпендикуляр из точки А на градусную рамку линии долготы и прочитать сверху или снизу соответствующие градусы, минуты, секунды.

Определение прямоугольных координат точки по карте

Прямоугольные координаты точки (Х, У) по карте определяют в квадрате километровой сетки следующим образом:

1. При помощи треугольника опускают перпендикуляры из точки А на линию километровой сетки Х и У снимаются значения ХА=Х0+ΔХ; УА=У0+ΔУ

Например, координаты точки А равны: ХА= 6065км + 0,55 км = 6065,55 км;

УА= 4311 км + 0,535 км = 4311,535 км. (координата является приведенной);

Точка А расположена в 4-ой зоне, на что указывает первая цифра координаты у приведенной.

9. Измерение длин линий, дирекционных углов и азимутов по карте, определение угла наклона линии, заданной на карте.

Измерение длин

Чтобы определить по карте расстояние между точками местности (предметами, объектами), пользуясь численным масштабом, надо измерить на карте расстояние между этими точками в сантиметрах и умножить полученное число на величину масштаба.

Небольшое расстояние проще определить, пользуясь линейным масштабом. Для этого достаточно циркуль-измеритель, раствор которого равен расстоянию между заданными точками на карте, приложить к линейному масштабу и снять отсчет в метрах или километрах.

Для измерения кривых - раствор «шаг» циркуля-измерителя устанавливают так, чтобы он соответствовал целому числу километров, и на измеряемом по карте отрезке откладывают целое число «шагов». Расстояние, не укладывающееся в целое число «шагов» циркуля-измерителя, определяют с помощью линейного масштаба и прибавляют к полученному числу километров.

Измерение дирекционных углов и азимутов на карте

.

Соединяем пункт 1 и 2. Измеряем угол. Измерение происходит с помощью транспортира, он располагается параллельно медиане, далее отчитывается угол наклона по часовой стрелке.

Определение угла наклона линии, заданной на карте.

Определение происходит точно по тому же принципу, что и нахождение дирекционного угла.

10. Прямая и обратная геодезическая задача на плоскости. При вычислительной обработке выполненных на местности измерений, а также при проектировании инженерных сооружений и расчетах для перенесения проектов в натуру возникает необходимость решения прямой и обратной геодезических задач. Прямая геодезическая задача.По известным координатамх₁иу₁точки 1, дирекционному углу_1-2и расстояниюd_1-2до точки 2 требуется вычислить ее координатых₂,у₂.

Рис. 3.5. К решению прямой и обратной геодезических задач

Координаты точки 2 вычисляют по формулам (рис. 3.5): (3.4) гдех,уприращения координат, равные

(3.5)

Обратная геодезическая задача.По известным координатамх₁,у₁точки 1 их₂,у₂точки 2 требуется вычислить расстояние между нимиd_1-2и дирекционный угол_1-2. Из формул (3.5) и рис. 3.5 видно, что. (3.6) Для определения дирекционного угла_1-2воспользуемся функцией арктангенса. При этом учтем, что компьютерные программы и микрокалькуляторы выдают главное значение арктангенса=, лежащее в диапазоне90+90, тогда как искомый дирекционный уголможет иметь любое значение в диапазоне 0360.

Формула перехода от кзависит от координатной четверти, в которой расположено заданное направление или, другими словами, от знаков разностейy=y₂y₁иx=х₂х₁ (см. таблицу 3.1 и рис. 3.6).Таблица 3.1

	Iчетверть	П четверть	Ш четверть	IVчетверть
х	+			+
у	+	+		
	+		+	
Формулы		180	+180	+360

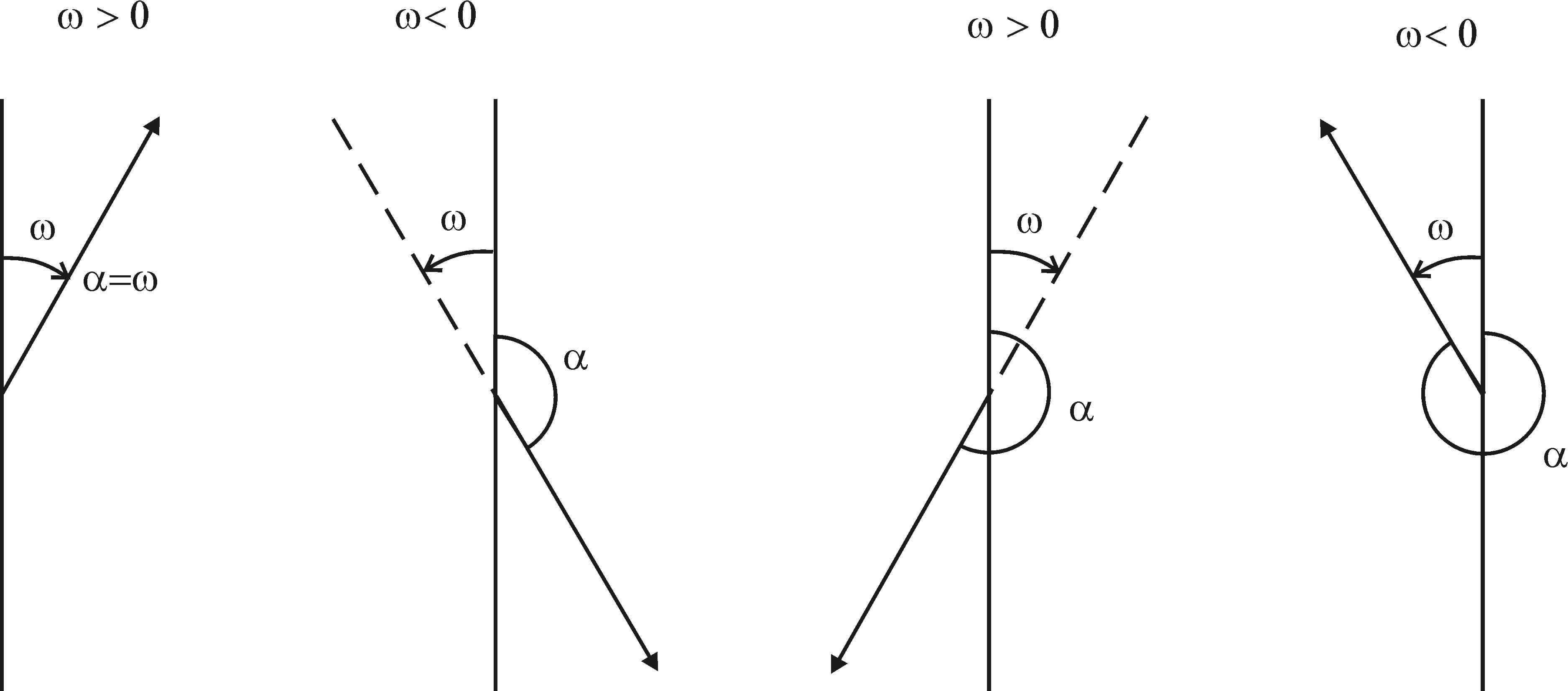

Рис. 3.6. Дирекционные углы и главные значения арктангенса в I,II,IIIиIVчетвертях

Расстояние между точками вычисляют по формуле

(3.6) или другим путем – по формулам(3.7)

Программами решения прямых и обратных геодезических задач снабжены, в частности, электронные тахеометры, что дает возможность непосредственно в ходе полевых измерений определять координаты наблюдаемых точек, вычислять углы и расстояния для разбивочных работ.
