Часть II. Построение вала
Кольцевые пазы
При помощи КОМПАС SHAFT 2D V6 вы можете построить на звездочке кольцевые пазы следующих типов:
▼Тип 1;
▼Тип 2.
Порядок ввода параметров кольцевых пазов на звездочке цепной передачи совпадает с порядком ввода параметров кольцевых пазов на цилиндрической ступени (см. раздел 4.2.6 на с. 63).
4.7.7.Шкив клиноременной передачи

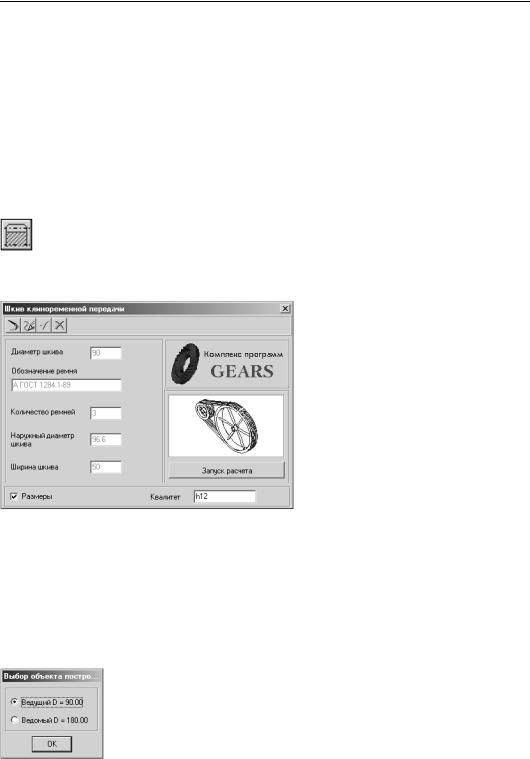

Чтобы построить шкив клиноременной передачи, нажмите кнопку Элементы механи ческих передач внешнего контура, расположенную на инструментальной панели внешнего контура. В раскрывшемся дополнительном меню со списком элементов меха! нических передач выберите команду Шкив клиноременной передачи. Откроется ок! но, в котором нужно задать параметры для расчета (рис. 4.61).
В верхней части окна находится панель инструментов. Она содержит кнопки вы! зова команд управления изображением проектируемого элемента (см. табл. 2.7 на стр. 31).
Если расчет выполняется в первый раз, то поля, содержащие параметры шкива, не! активны и содержат нулевые значения.
1. Включите опцию Размеры, чтобы отобразить размеры шкива на черте! же.
2. При необходимости скорректируйте
Рис. 4.61.
характеристику точности изготовления шкива — измените значение в поле
Квалитет.
3.Нажмите кнопку Запуск расчета. Откроется окно модуля расчетов механических пере! дач КОМПАС GEARS 5.
Подробную информацию о порядке выполнения расчета вы можете получить в разделе «Клиноременная передача» на с. 162.
4.После выполнения расчетов на экране появится окно, в котором необходимо выбрать для дальнейшей работы один из шкивов (рис. 4.62).
Выберите объект построения и нажмите кнопку OK. Основные параметры вы! бранного шкива и передачи будут показаны в качестве справочных данных в левой верхней части окна Шкив клиноременной передачи (рис. 4.61).
Для шкива клиноременной передачи можно построить дополнительный эле! мент Кольцевые пазы.
Рис. 4.62.
84

Глава 4. Построение внешнего контура
Кольцевые пазы
При помощи КОМПАС SHAFT 2D V6 вы можете построить на шкиве клиноременной пе! редачи кольцевые пазы следующих типов:
▼Тип 1;
▼Тип 2.
Порядок ввода параметров кольцевых пазов на шкиве клиноременной передачи совпа! дает с порядком ввода параметров кольцевых пазов на цилиндрической ступени (см. раздел 4.2.6 на с. 63.
4.7.8.Шкив зубчато ременной передачи

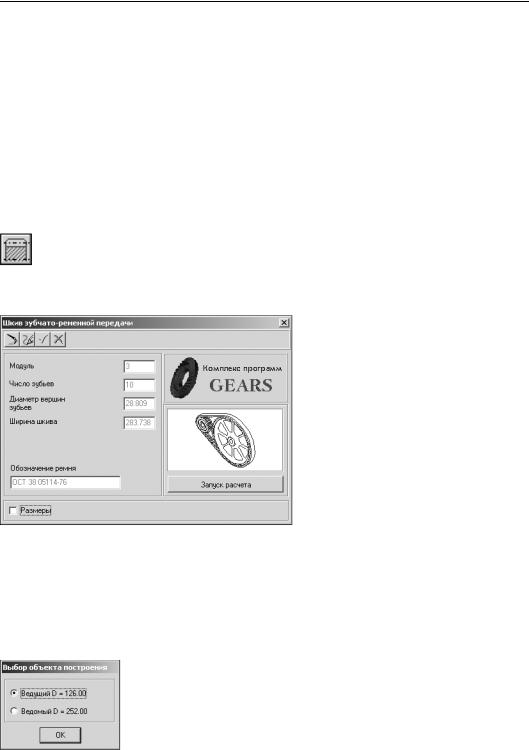

Чтобы построить шкив зубчато!ременной передачи, нажмите кнопку Элементы меха нических передач внешнего контура, расположенную на инструментальной панели внешнего контура. В раскрывшемся дополнительном меню со списком элементов меха! нических передач выберите команду Шкив зубчато ременной передачи. Откроется окно, в котором нужно задать параметры для расчета (рис. 4.63).
В верхней части окна находится панель инструментов. Она содержит кнопки вы! зова команд управления изображением проектируемого элемента (см. табл. 2.7 на стр. 31).
Если расчет выполняется в первый раз, то поля, содержащие параметры шкива, не! активны и содержат нулевые значения.
1. Включите опцию Размеры, чтобы отобразить размеры шкива на черте! же.
Рис. 4.63.
2.Нажмите кнопку Запуск расчета. Откроется окно модуля расчетов механических пере! дач КОМПАС GEARS 5.
3.Подробную информацию о порядке выполнения расчета вы можете получить в разделе «Зубчато!ременная передача» на с. 165.
4.После выполнения расчетов на экране появится окно, в котором необходимо выбрать для дальнейшей работы один из шкивов (рис. 4.64).
Выберите объект построения и нажмите кнопку OK. Основные параметры выбранного шкива и передачи будут показаны в качестве справочных дан! ных в левой верхней части окна Шкив зубчато ременной передачи
(рис. 4.63).
Для шкива зубчато!ременной передачи вы можете построить дополни! тельные элементы Профиль зубьев и Кольцевые пазы.
Рис. 4.64.
85

Часть II. Построение вала
Профиль зубьев шкива

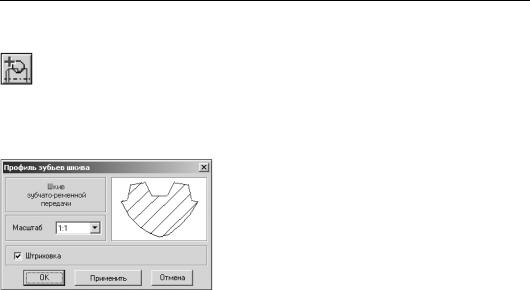

Выделите в дереве ступеней и элементов шкив зубчато!ременной передачи. Нажмите кнопку Дополнительные элементы ступеней на инструментальной панели внешнего контура. В развернувшемся меню выберите команду Профиль зубьев и щелкните ле! вой клавишей мыши. Откроется окно Профиль зубьев шкива (рис. 4.65).
1. Выберите из стандартного ряда Масштаб изображения профиля зубьев на чертеже. Что! бы открыть список предлагаемых вариантов, нажмите кнопку с черным треугольником.
2.Включите опцию Штриховка, чтобы показать этот атрибут на изображении профиля.
3.Нажмите кнопку Применить, чтобы увидеть резуль! таты построения, не закрывая окно ввода парамет! ров.
4.Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изме! нений нажмите кнопку Отмена или клавишу <Esc>.
Рис. 4.65.
Кольцевые пазы
При помощи КОМПАС SHAFT 2D V6 вы можете построить на шкиве зубчато!ременной передачи кольцевые пазы следующих типов:
▼Тип 1;
▼Тип 2.
Порядок ввода параметров кольцевых пазов на шкиве зубчато!ременной передачи сов! падает с порядком ввода параметров кольцевых пазов на цилиндрической ступени (см. раздел 4.2.6 на с. 63).
86
