ТКП 339-2011

4.2.2.6Расчетные счетчики активной электроэнергии на подстанции, принадлежащей потребителю, должны устанавливаться:

− на вводных присоединениях каждой питающей линии на секцию шин, независимо от наличия учета энергоснабжающей организации на другой стороне этой линии;

− на линейных присоединениях каждого отходящего фидера, к которому подключена нагрузка отдельного субабонента. В случае, если учет нагрузки субабонентов невозможен с подстанции абонента (к отходящему фидеру подключены нагрузки различных потребителей или субабонентов), средства расчетного учета должны устанавливаться в распределительных вводных устройствах субабонентов. Для субабонентов каждой тарифной группы следует устанавливать соответствующие средства расчетного учета;

− на стороне высшего напряжения силовых трансформаторов подстанции потребителя при наличии электрической связи с другой подстанцией энергосистемы или наличии другого потребителя на питающем напряжении; на стороне низшего напряжения силовых трансформаторов, если последние на стороне высшего напряжения включены через выключатели нагрузки и отделители или разъединители и предохранители. Допускается установка счетчиков на сторонах среднего и низшего напряжения трансформаторов в случае, если измерительные трансформаторы тока на стороне высшего напряжения, выбранные по условиям тока короткого замыкания или по характеристикам дифференциальной защиты шин, не обеспечивают требуемой точности учета электроэнергии, а также если у имеющихся встроенных измерительных трансформаторов отсутствует обмотка класса точности 0,5S. В случае, если установка дополнительных комплектов трансформаторов тока для включения счетчиков расчетного учета в ячейках ввода на секции шин подстанции невозможна, допускается организация учета в ячейках на отходящих линиях;

− в ячейках трансформатора собственных нужд, если электроэнергия, потребляемая на собственные нужды, не учитывается другими счетчиками (при этом счетчики рекомендуется устанавливать со стороны низшего напряжения трансформатора собственных нужд).

4.2.2.7Счетчики расчетного учета с функцией учета реактивной электроэнергии должны устанавливаться:

− для тех же элементов схемы, на которых установлены счетчики активной электроэнергии для потребителей, рассчитывающихся за электроэнергию с учетом разрешенной к использованию реактивной мощности;

− для присоединений источников реактивной мощности потребителей, если по ним производится расчет за электроэнергию, выдан-

36

ТКП 339-2011

ную в сеть энергосистемы, или осуществляется контроль заданного режима работы:

− для присоединений источников реактивной мощности энергосистем − синхронных компенсаторов, генераторов, работающих в режиме синхронного компенсатора, и батарей статических конденсаторов мощностью более 2 Мвар.

Если со стороны предприятий и при согласии энергоснабжающей организации проводится выдача реактивной электроэнергии в сеть энергосистемы, необходимо устанавливать расчетный счетчик активной − реактивной электроэнергии прямого и обратного потока.

4.2.2.8 При учете электроэнергии в двух направлениях в каждой точке измерений должен устанавливаться один счетчик, учитывающий активную и реактивную электроэнергию в двух направлениях.

4.2.3 Требования к средствам учета электроэнергии

4.2.3.1На межгосударственных и межсистемных линиях электропередачи должны устанавливаться статические трехфазные счетчики активной и реактивной электроэнергии трансформаторного включения с возможностью измерения электроэнергии в прямом и обратном направлении.

4.2.3.2Учет активной и при необходимости реактивной (см. 4.2.1.8) электроэнергии на промышленных предприятиях должен проводиться

спомощью статических трехфазных счетчиков прямого или трансформаторного включения.

4.2.3.3Счетчики должны иметь электрические параметры, соответствующие требованиям СТБ ГОСТ Р 52323 и СТБ ГОСТ Р 52322.

4.2.3.4В сетях с глухозаземленной нейтралью, в которых предусматривается длительная работа в режиме неравномерных нагрузок фаз, следует применять трехэлементные счетчики с четырехпроводной схемой включения с трансформатором тока в каждой фазе.

4.2.3.5Счетчики, устанавливаемые на линиях электропередачи 110 кВ и выше, должны иметь класс точности 0,2S, на линиях от 6 до 35 кВ – не ниже 0,5S, на линиях с напряжением ниже 6 кВ – не ниже 1,0.

4.2.3.6Класс точности счетчиков реактивной электроэнергии должен быть не ниже 1,0.

4.2.3.7Для точек учета однофазной и трехфазной сети, в которых необходимо измерять количество электроэнергии по многотарифнойсистеме,должныиспользоватьсясоответствующиемноготарифные счетчики, позволяющие реализовать применяемую тарифную систему.

37

ТКП 339-2011

4.2.3.8При нагрузках до 100 А рекомендуется использовать счетчики непосредственного (прямого) включения по току. Разрешается применять счетчики трансформаторного включения в случае ограниченных возможностей подключения силового кабеля к счетчику или его прокладки к шкафу (щитку) счетчиков. При этом необходимо учитывать параметры кабеля: сечение жил, минимальный радиус изгиба и др.

4.2.3.9Расчетные счетчики запрещается использовать в качестве датчика или опрашивать устройствами, не входящими в состав АСКУЭ.

4.2.4 Учет с применением измерительных трансформаторов

4.2.4.1Трансформаторы тока для расчетного учета должны иметь класс точности не ниже 0,5S. Каждая последовательная цепь статического счетчика должна подключаться к отдельной вторичной измерительной обмотке трансформатора тока.

4.2.4.2Трансформаторы напряжения, устанавливаемые в точках учета, должны иметь класс точности не ниже 0,5.

4.2.4.3Измерительные трансформаторы тока, устанавливаемые в точках расчетного учета на линиях напряжением 110 кВ и выше с годовым перетоком более 100 тыс. МВт·ч, должны иметь не менее двух вторичных измерительных обмоток, к которым независимо подключаются токовые цепи основного и дублирующего расчетных счетчиков.

Подключение к вторичной обмотке трансформаторов тока, к которым подключена последовательная цепь статического счетчика, других приборов технических измерений, средств автоматики и защиты, запрещается.

По согласованию сторон при использовании основного и дублирующего статических счетчиков допускается последовательное включение токовых обмоток во вторичную измерительную обмотку трансформатора тока в каждой фазе с обязательной проверкой по нагрузке вторичных обмоток трансформаторов тока.

Использование промежуточных трансформаторов тока для включения расчетных счетчиков запрещается (исключение см. в 4.2.4.6).

4.2.4.4Номинальные значения первичных токов и напряжений измерительных трансформаторов тока и трансформаторов напряжения должны соответствовать максимальным рабочим значениям тока и напряжения в точках учета.

Допускается применение трансформаторов тока с завышенным коэффициентом трансформации (по условиям электродинамической

итермической стойкости или защиты шин), если при максимальной

38

ТКП 339-2011

нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40 % номинального тока счетчика, а при минимальной рабочей нагрузке – не менее 5 %.

4.2.4.5Нагрузка вторичных обмоток измерительных трансформаторов, к которым присоединяются счетчики, не должна превышать номинальных значений.

Сечение и длина соединительных проводов во вторичных цепях напряжения для трансформаторов напряжения расчетного учета должны быть такими, чтобы потери напряжения в этих цепях составляли не более 0,2 % от вторичного номинального напряжения трансформатора.

4.2.4.6Для обходных выключателей 110 и 220 кВ со встроенными трансформаторами тока допускается снижение класса точности этих трансформаторов на одну ступень по отношению к указанным выше.

Для обходного выключателя 110 кВ и шиносоединительного (междусекционного) выключателя 110 кВ, используемого в качестве обходного, с отдельно стоящими трансформаторами тока (имеющими не более трех вторичных обмоток) допускается включение токовых цепей счетчика совместно с цепями защиты при использовании промежуточных трансформаторов тока класса точности не более 0,5, при этом допускается снижение класса точности трансформаторов тока на одну ступень.

Такое же включение счетчиков и снижение класса точности трансформаторов тока допускается для шиносоединительного (междусекционного) выключателя на напряжение 220 кВ, используемого в качестве обходного, с отдельно стоящими трансформаторами тока и на напряжение 110–220 кВ со встроенными трансформаторами тока.

4.2.4.7Для питания цепей счетчиков могут применяться как однофазные, так и трехфазные трансформаторы напряжения, в том числе четырех- и пятистержневые, используемые для контроля изоляции.

4.2.4.8Цепи учета следует выводить на испытательные блоки, самостоятельные сборки зажимов, расположенные в секции в общем ряду зажимов, или измерительные клеммы.

Испытательные блоки, самостоятельные сборки зажимов и измерительные клеммы должны обеспечивать закорачивание вторичных цепей трансформаторов тока, отключение токовых цепей счетчика и цепей напряжения в каждой фазе счетчиков при их замене или проверке, а также включение образцового счетчика без отсоединения проводов и кабелей.

Все соединения вторичных цепей трансформаторов тока и напряжения, а также испытательных блоков, сборок зажимов и измеритель-

39

ТКП 339-2011

ных клемм, в которых соединяются цепи учета, должны быть опломбированы энергоснабжающей организацией.

4.2.4.9Трансформаторы напряжения всех уровней напряжения должны защищаться со стороны высшего напряжения соответствующими предохранителями или защитными коммутационными аппаратами, оборудованными системой сигнализации при их срабатывании. При этом конструкция приводов защитных коммутационных аппаратов на стороне высшего напряжения трансформатора напряжения для расчетного учета должна обеспечивать возможность их пломбирования во включенном положении.

4.2.4.10При наличии нескольких систем шин и присоединении каждого трансформатора напряжения только к своей системе должно быть предусмотрено устройство для переключения цепей счетчиков каждого присоединения на трансформаторы напряжения соответствующих систем шин.

4.2.4.11На подстанциях потребителей конструкция решеток и дверей камер, в которых установлены предохранители на стороне высшего напряжения трансформаторов напряжения, используемых для расчетного учета, должна обеспечивать возможность их пломбирования.

Предохранители должны иметь контроль целостности и сигнализацию перегорания предохранителя.

Рукоятки приводов разъединителей трансформаторов напряжения, используемых для расчетного учета, должны иметь приспособления для их пломбирования.

4.2.5 Установка средств учета электроэнергии

4.2.5.1 Средства учета электроэнергии на объектах учета энергосистемы или потребителей должны размещаться в закрытых помещениях с рабочими климатическими условиями, указанными в эксплуатационной документации на соответствующие средства, в доступных для обслуживания и контроля местах, защищенных от вредных внешних воздействий (значительных перепадов температуры, влаги, пыли, агрессивной химической среды, вибраций, ударных нагрузок, ионизирующих и электромагнитных излучений и т.д.).

Допускается размещение средств учета электроэнергии в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом в шкафах наружной установки должен обеспечиваться температурный режим в соответствии с паспортными данными средств учета.

40

ТКП 339-2011

4.2.5.2Средства учета электрической энергии должны устанавливаться в шкафах, камерах комплектных распределительных устройств (КРУ, КРУН), на панелях, щитах, в нишах, на стендах, имеющих жесткую конструкцию. Рекомендуется крепление этих средств в металлических защитных щитках.

Высота от пола до коробки зажимов счетчиков должна быть в пре-

делах 0,8–1,7 м.

4.2.5.3В местах, где имеется опасность механических повреждений средств учета или их загрязнения, а также доступных для посторонних лиц (проходы, лестничные клетки и т.п.) средства учета должны размещаться в запирающихся на замок шкафах с окошками на уровне табло средств учета для визуального контроля их показаний.

Рекомендуется устанавливать аналогичные шкафы и для совместного размещения трансформаторов тока, счетчиков и УСПД при выполнении учета у потребителей на стороне низшего напряжения (на вводах).

4.2.5.4Конструкции и размеры шкафов, ниш, щитков и т.п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока с целью удобной и безопасной замены приборов. Конструкция крепления приборов учета на панелях и в шкафах должна обеспечивать возможность их установки и съема с лицевой стороны.

4.2.5.5Электропроводка к счетчикам и измерительным трансформаторам должна отвечать требованиям, приведенным в главах 2.1 и

3.4[2]. В электропроводке к расчетным счетчикам не допускаются пайки и промежуточные соединения.

4.2.5.6Сечение проводок и кабелей, присоединяемых к счетчикам, должно приниматься в соответствии с пунктом 3.4.4 [2].

4.2.5.7При монтаже электропроводки для присоединения счетчиков непосредственного и трансформаторного включения для безопасного проведения работ по проверке работы узла учета, снятия векторных диаграмм и измерений токовыми клещами необходимо предусматривать вертикально расположенные от цоколя счетчика прямолинейные участки проводов длиной не менее 120 мм. Оболочка нулевого провода на длине 100 мм перед счетчиком должна иметь отличительную окраску или специальную метку, а фазных проводов – надлежащее соединение, расположение, надписи, маркировку, расцветку.

4.2.5.8Для безопасной установки и замены счетчиков в сетях напряжением до 660 В должна предусматриваться возможность отключения счетчика установленными до него: на расстоянии не более 10 м – коммутационным аппаратом с приспособлениями для опломби-

41

ТКП 339-2011

рования (для счетчиков непосредственного включения); на расстоянии не более 0,5 м – испытательной коробкой (для счетчиков трансформаторного включения). Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.

Измерительные трансформаторы тока, используемые для присоединения счетчиков в сетях напряжением до 660 В, должны устанавливаться после коммутационных аппаратов по направлению потока мощности.

4.2.5.9Заземление (зануление) счетчиков и трансформаторов тока должно выполняться в соответствии с подразделом 4.3 настоящего ТКП. Заземляющие и нулевые защитные проводники от счетчиков и трансформаторов тока напряжением до 1 кВ до ближайшей сборки зажимов должны быть медными.

4.2.5.10На объектах учета энергосистемы и потребителей рекомендуется устанавливать трансформаторы тока с сердечниками из нанокристаллических сплавов или трансформаторы с комбинированными сердечниками.

4.2.6 Технический учет электроэнергии

4.2.6.1На электростанциях средства технического учета следует устанавливать в системе собственных нужд для обеспечения возможности определения технико-экономических показателей. Установка счетчиков активной электроэнергии должна производиться на присоединениях электродвигателей, питающихся от шин распределительного устройства основного напряжения (выше 1 кВ) собственных нужд, и

вцепях всех трансформаторов, питающихся от этих шин.

4.2.6.2Для электростанций с поперечными связями, имеющих общий паропровод, на стороне генераторного напряжения повышающих трансформаторов должна предусматриваться техническая возможность установки (в условиях эксплуатации) счетчиков технического учета активной электроэнергии, используемых для контроля работы расчетных генераторных счетчиков.

4.2.6.3На подстанциях энергосистемы с номинальным первичным напряжением 35 кВ и выше счетчики активной электроэнергии следует устанавливать для сторон среднего и низшего напряжений силовых трансформаторов и на каждой отходящей линии электропередачи 6 кВ и выше, находящейся на балансе энергосистемы.

Счетчики реактивной электроэнергии для технического учета следует устанавливать на сторонах среднего и низшего напряжений силовых трансформаторов подстанций энергосистем 35 кВ и выше.

42

ТКП 339-2011

4.2.6.4Для подключения счетчиков технического учета допускается использование трансформаторов тока класса точности 1,0, а также встроенных трансформаторов тока класса точности ниже 1,0.

Трансформаторы напряжения, используемые для подключения счетчиков технического учета, могут иметь класс точности ниже 1,0.

Потери напряжения во вторичных цепях от трансформаторов напряжения до счетчиков технического учета должны составлять не более 0,25 % от вторичного номинального напряжения трансформатора напряжения.

4.2.6.5На предприятиях для организации контроля электропотребления объектами, а также для контроля за соблюдением лимитов расхода электроэнергии цехами, технологическими линиями, отдельными энергоемкими агрегатами, для определения расхода электроэнергии на единицу продукции средства технического учета следует устанавливать:

− на питающих фидерах предприятия, если расчетный учет с этим предприятием ведется по счетчикам, установленным на подстанциях или электростанциях энергосистемы;

− на линиях, питающих внутризаводские трансформаторные подстанции, и на всех линиях к электроприемникам напряжением выше 1 кВ;

− на низкой стороне трансформаторов внутризаводских подстанций и на отходящих линиях напряжением до 1 кВ.

4.2.6.6При питании от трансформаторов внутризаводских подстанций магистральных шинопроводов по схеме блок – трансформатор – магистраль трансформаторы тока рекомендуется устанавливать на отпайках к распределительным шинопроводам или силовым пунктам, а счетчики располагать в удобных для обслуживания местах.

4.2.6.7На установку и снятие счетчиков технического учета потребителя разрешения энергоснабжающей организации не требуется.

4.2.6.8Средства технического учета электроэнергии должны находиться на балансе потребителей и обслуживаться потребителями. Для организации технического учета допускается использование электромеханических или статических счетчиков с импульсными выходами (право выбора у потребителя).

4.2.6.9Счетчики технического учета активной электроэнергии могут иметь класс точности 1,0 и ниже. Классы точности счетчиков технического учета реактивной электроэнергии допускается выбирать на одну ступень ниже соответствующего класса точности счетчиков технического учета активной электроэнергии.

43

ТКП 339-2011

4.3 Заземление и защитные меры электробезопасности 4.3.1 Общие положения

4.3.1.1 Подраздел 4.3 настоящего ТКП распространяется на все электроустановки переменного и постоянного тока напряжением до 1 кВ и выше и содержит общие требования к их заземлению и защите людей и животных от поражения электрическим током как в нормальном режиме работы электроустановки, так и при повреждении изоляции.

Дополнительные требования приведены в соответствующих разделах ТКП.

4.3.1.2Электроустановки в отношении мер электробезопасности разделяются на:

− электроустановки напряжением выше 1 кВ в сетях с глухозаземленной или эффективно заземленной нейтралью;

− электроустановки напряжением выше 1 кВ в сетях с изолированной или заземленной через дугогасящий реактор или резистор нейтралью;

− электроустановки напряжением до 1 кВ в сетях с глухозаземленной нейтралью;

− электроустановки напряжением до 1 кВ в сетях с изолированной нейтралью.

4.3.1.3В электрических сетях напряжением до 1 кВ используются следующие системы:

Нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике:

1 − заземлитель нейтрали (средней точки) источника питания; 2 − открытые проводящие части; 3 − источник питания постоянного тока

Рисунок 4.3.1 − Подсистема TN-C переменного (а) и постоянного (б) тока

44

ТКП 339-2011

1) система TN − система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников. Подразделяется на следующие подсистемы:

−подсистема TN-С − система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем

еепротяжении (рисунок 4.3.1);

−подсистема TN-S − система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении (ри-

сунок 4.3.2);

−подсистема TN-C-S − система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном

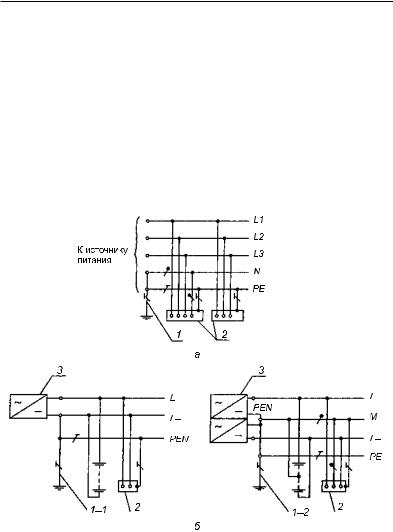

Нулевой защитный и нулевой рабочий проводники разделены: 1 − заземлитель нейтрали источника переменного тока; 1-1 − заземлитель вывода источника постоянного тока;

1-2 − заземлитель средней точки источника постоянного тока; 2 − открытые проводящие части;

3 − источник питания

Рисунок 4.3.2 – Подсистема TN-S переменного (а) и постоянного (б) тока
