Теоретические сведения

Разрезом называется изображение предмета, мысленно рассечённого одной или несколькими плоскостями.

На разрезе показывают то, что расположено в секущей плоскости и что расположено за ней.

Классификация разрезов:

В зависимости от числа секущих плоскостей разрезы делятся на (рис. 1):

Простые — пpи одной секущей плоскости;
Сложные — пpи нескольких секущих плоскостях.

Рисунок 1 — Классификация разрезов

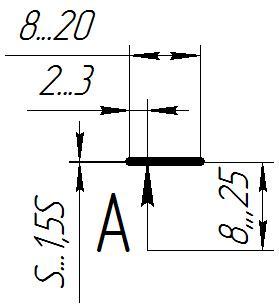

Положение секущей плоскости (табл. 1, рис. 2) показывают на основном изображении толстой разомкнутой линией (1,5s, где s– толщина основной линии). Длина каждого штриха от 8 до 20 мм. Направление взгляда показывают стрелками, перпендикулярными штрихам. Стрелки изображают на расстоянии 2-3 мм от наружных концов штрихов. Имя секущей плоскости обозначается прописными буквами русского алфавита. Буквы наносят параллельно горизонтальным линиям основной надписи независимо от положения стрелок.

Если при выполнении простого разреза, находящегося в проекционной связи с основным изображением, секущая плоскость совпадает с плоскостью симметрии, то секущая плоскость не изображается, а разрез не подписывается.

Таблица 1 – Обозначение разрезов

ОБЪЕКТ ОБОЗНАЧЕНИЯ	СПОСОБ ОБОЗНАЧЕНИЯ
Положение секущей плоскости и направление взгляда
Разрез (сечение)
Разрез (сечение) с поворотом

Рисунок 2 – Обозначения разрезов на чертеже

Рисунок 3 – Простой разрез: а) – фронтальный; б) – профильный;

в) – горизонтальный; г) – аксонометрия с вырезом ¼.

Методические рекомендации и последовательность выполнения

Данные взять из таблицы 2.

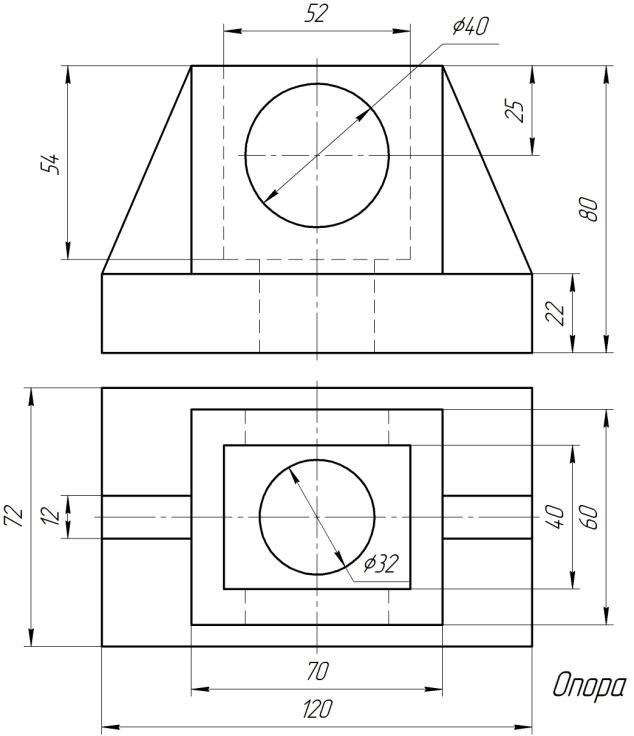

Пример выполнения задания приведен на рис. 4.

Прочесть заданный комплексный чертеж, мысленно представив конфигурацию изображенной на чертеже детали. Для этого деталь необходимо мысленно расчленить на составляющие ее геометрические элементы.
Перечертить два заданных вида детали и построить третий. Выполнить необходимые простые разрезы. При возможности осуществить совмещение половины вида с половиной разреза, границей раздела между которыми должна служить ось симметрии. Выполняя разрезы, необходимо четко представлять себе положение секущей плоскости и направление проецирования. Следует помнить, что секущие плоскости в данном задании являются плоскостями уровня. Следовательно, фигуры, получающиеся от пересечения детали этими плоскостями, будут проецироваться без искажения на плоскости проекций, которым секущие плоскости параллельны, а на две другие плоскости проекций полученные фигуры проецируются в прямые линии.
Построить аксонометрическую проекцию с разрезом. При выборе аксонометрической проекции предпочтение следует отдавать наиболее наглядной. Выполнить разрез в аксонометрии. При этом линии штриховки сечений в аксонометрических проекциях наносятся параллельно одной из диагоналей аксонометрических проекций квадратов, лежащих в соответствующих координатных плоскостях. Стороны квадратов должны быть параллельны аксонометрическим осям.
Нанести штриховку на простых разрезах. В задании условно принято, что детали металлические и для графического обозначения материалов следует применять штриховку с наклоном 45 к линиям рамки чертежа.
Нанести размеры.

Таблица 2 – Варианты задания
