9. ВСПОМОГАТЕЛЬНОЕ СВАРОЧНОЕ ОБОРУДОВАНИЕ

9.1. Общие сведения

Для уменьшения трудоемкости и продолжительности цикла изготовления конструкций, а также для повышения качества, снижения себестоимости конструкций в цехах сборо-сварки применяют механизированное вспомогательное оборудование и приспособления.

Приспособления подразделяются на сборочные, сварочные и комбинированные. При сборке деталей и конструкций применяют винтовые прижимы, распорки,

домкраты, фиксаторы, кондукторы, быстродействующие зажимные устройства пружинного, эксцентрикового и рычажно-винтового типа.

На поточных сборочно-сварочных линиях применяют специализированные кондукторы, имеющие надежные и быстродействующие механизмы для зажатия деталей.

Рис. 9.1. Самоходная тележка глагольного типа.

31

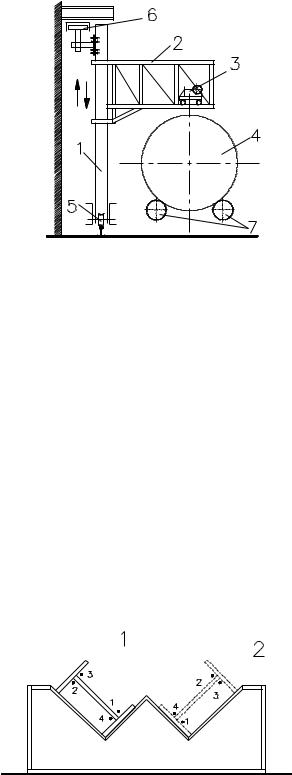

Тележка велосипедного типа – например Т-3, применяется в основном для сварки продольных и кольцевых швов цилиндрических изделий диаметром до 3,5 м. Тележка передвигается по двум рельсам, имеет подъемный балкон, на котором находятся

1 – рама тележки,

2 – балкон,

3 – сварочный автомат,

4 – свариваемое изделие,

5 – опорные колёса тележки,

6 – горизонтальное колесо,

7 – роликоопоры роликового стенда

Рис. 9.2. Самоходная тележка Т-3.

9.3. Кантователи, манипуляторы, позиционеры, вращатели

Вид оборудования этой группы определяется прежде всего технологией сварки, размерами, формой, весом изделия.

Служат они для размещения и закрепления на них свариваемых , изделий установки их в положение, удобное для сварки, и перемещения в процессе сварки. Наиболее распространены на заводах кантователи, вращатели, манипуляторы, роликовые стенды, позиционеры.

Существующие стенды для сварки некоторых конструкций(рис.9.3) требуют многократного привлечения мостовых кранов для кантовки(поворота). Поэтому эффективнее являются, например, цепные кантователи. Для поворота коротких балок и колонн целесообразно использование центровых вращателей.

1 – положение при сварке 1 и 2 швов, 2 - положение при сварке 3 и 4 швов.

Рис.9.3. Стенд для сварки двутавровых балок.

32

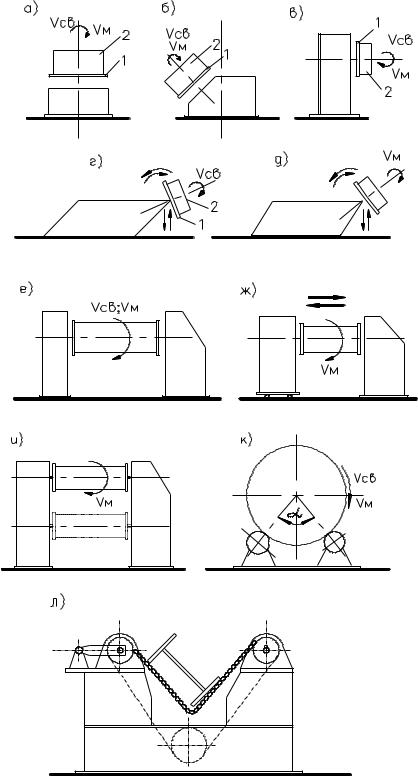

На рис. 9.4. представлены принципиальные схемы кантователей, вращателей, манипуляторов роликового стенда, позиционеров.

а – вращатель с вертикальной осью; б – то же наклонной осью; в - то же с горизонтальной осью; г – манипулятор; д – позиционер; е – двухстоячный кантователь с горизонтальной осью; ж - то же с подвижной стойкой; и - то же с подъемными центрами; к – роликовый стенд; л – цепной кантователь.

Рис.9.4. Принципиальные схемы кантователей для сварки конструкций.

33

(Vсв) и для установки таких изделий при сварке продольных швов применяют роликовые стенды, например типов Т-15, Т-19, Т-30.

Для сварки и наплавки круговых и сложных швов широкое распространение
