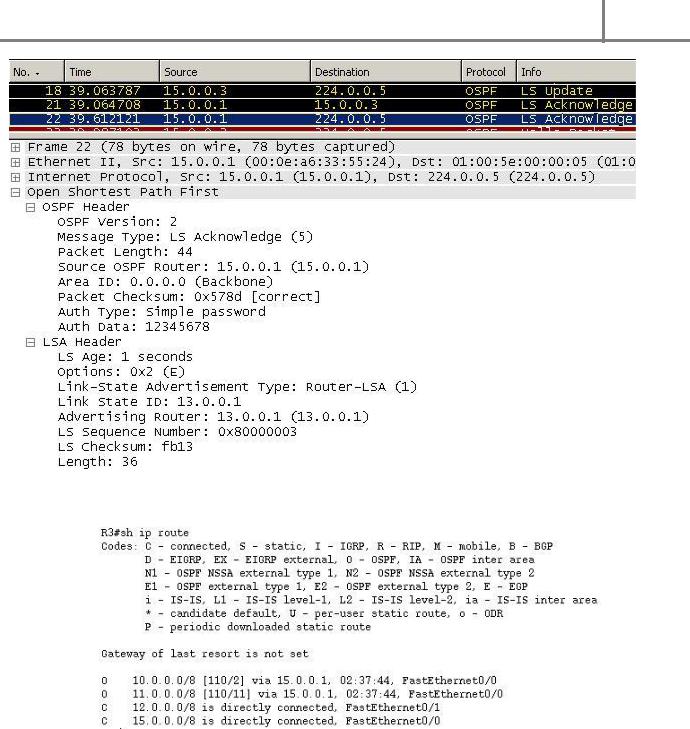

R1 подтверждает полученные изменения
КОМПЬЮТЕРНАЯ АКАДЕМИЯ «ШАГ» 2009
В результате таблица маршрутизации R3 имеет вид
Аналогична ситуация и на R1.
При возобновлении доступа в сеть 13.0.0.0 на маршрутизаторе R2 взаимодействия имеют вид:

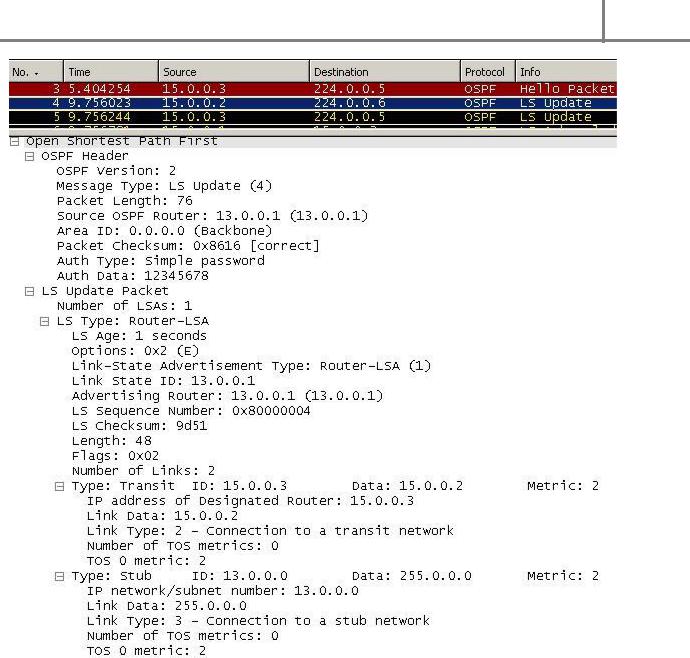

R2 сообщает DR обновленную запись LSU, содержащую сеть 13.0.0.0/8
КОМПЬЮТЕРНАЯ АКАДЕМИЯ «ШАГ» 2009

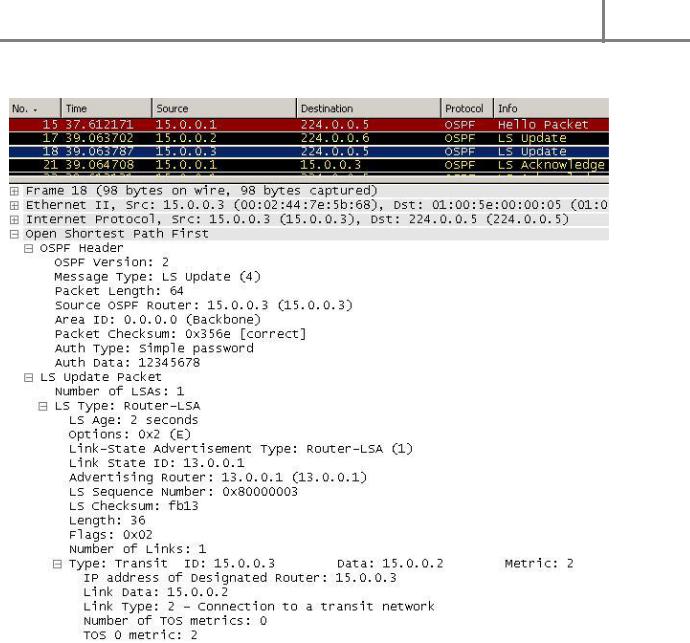

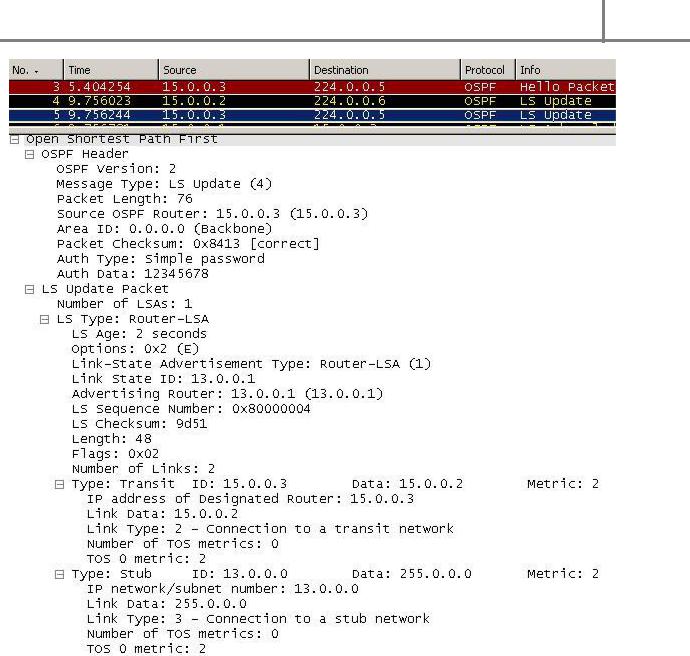

R3 сообщает об обновлении всем маршрутизаторам области
КОМПЬЮТЕРНАЯ АКАДЕМИЯ «ШАГ» 2009

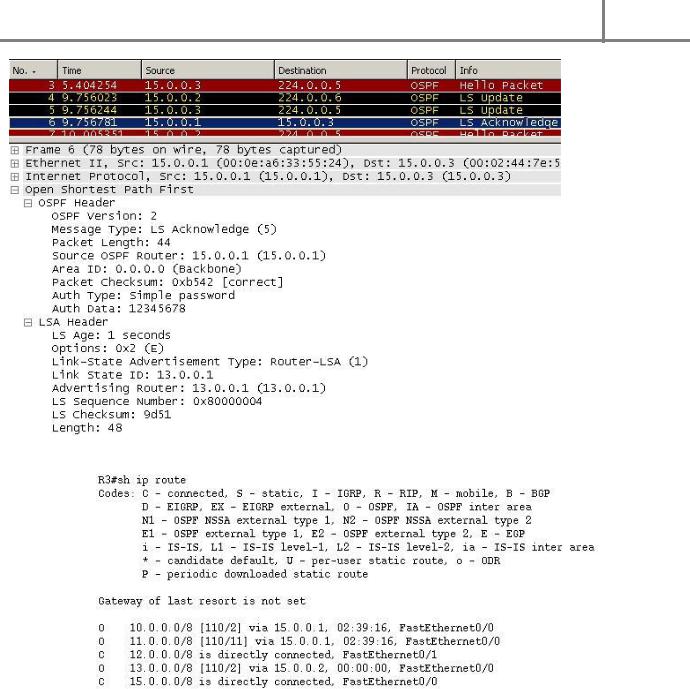

R1 подтверждает получение новой информации
КОМПЬЮТЕРНАЯ АКАДЕМИЯ «ШАГ» 2009
В результате таблица маршрутизации R3 принимает исходный вид
Возвращается в исходное состояние и таблица на маршрутизаторе R1.
Таким образом, при изучении взаимодействия маршрутизаторов CISCO, работающих по протоколу OSPF, была рассмотрена схема, состоящая из одной области OSPF. Рассмотренные примеры иллюстрируют наиболее простые схемы использования протокола OSPF, однако данные, полученные при изучении процессов взаимодействия, в полной мере отражают работу алгоритмов составляющих основу протокола динамической маршрутизации OSPF.
