МВ Арх

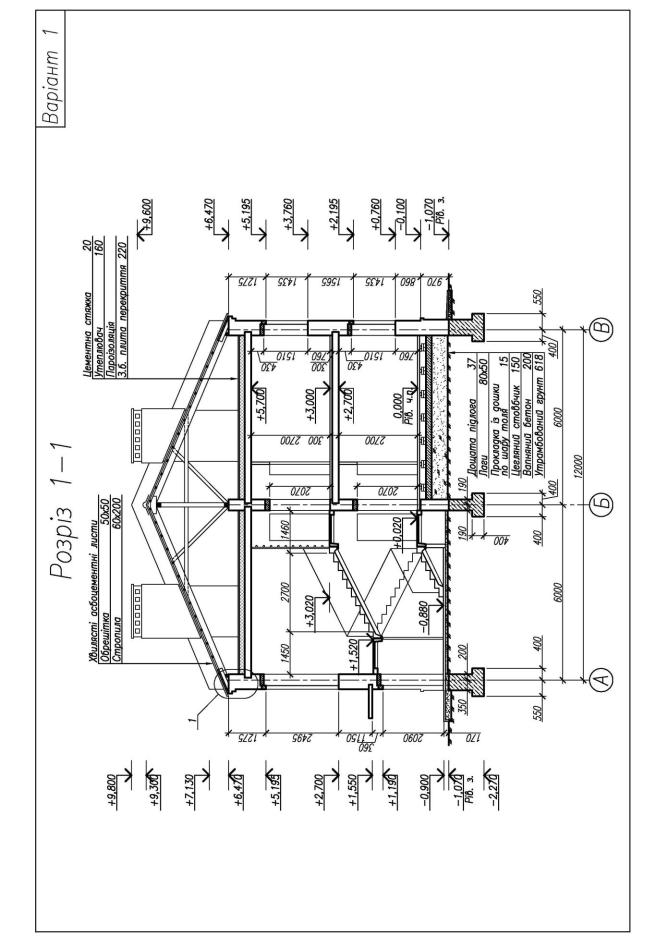

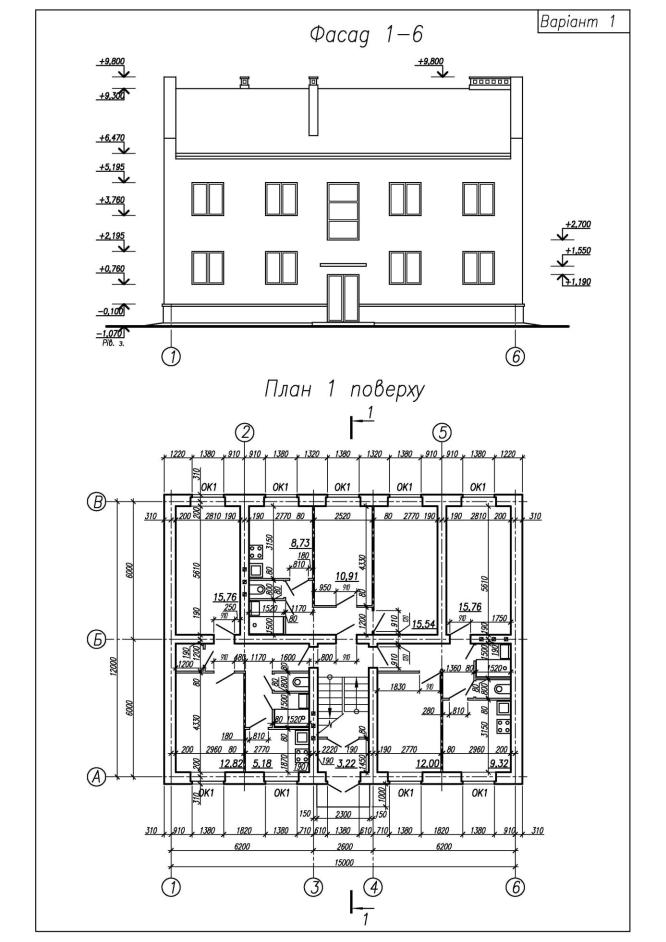

Варіант 1

ДВОПОВЕРХОВИЙ 1-СЕКЦІЙНИЙ ЦЕГЕЛЬНИЙ ЖИТЛОВИЙ БУДИНОК НА 6 КВАРТИР

Довідкові дані для виконання завдання варіанту 1.

1.Конструктивна схема з подовжніми несучими стінами з обпиранням на них панелей перекриття. Дах двосхилий горищний по дерев’яних стропилах, обмежений торцевими парапетними стінами. Стіни з цегли глиняної звичайної, зовнішні товщиною – 510 мм, внутрішні

–380 мм. Перекриття збірні залізобетонні з багатопустотних панелей. Фундаменти стрічкові бутобетоні. Перегородки гіпсобетонні панельні, товщиною 80 мм. Сходи збірні залізобетонні (марші і площадки). Віконні і дверні прорізи заповнені дерев’яними віконними і дверними блоками. Марка вікон ОК1 15-15. Будинок без підвалу. Підлоги 1-го поверху дерев’яні по ґрунту. Покрівля з азбестоцементних хвилястих листів по дерев’яних стропилах.

2.У плані розмір будинку 15м х 12м між координаційними осями. Відмітка рівня землі (-1.070). Відмітка підошви фундаменту (-2.270). Таким чином глибина закладення фундаменту 1.2м. Відмітка конька даху (+9.300). Висота поверху 3м.

3.Устаткування кухонь і санвузлів – газові плити, мийки, унітази, ванни, умивальни-

ки.

4.Вентиляція природна з кухонь і санвузлів.

Рис. 35

40

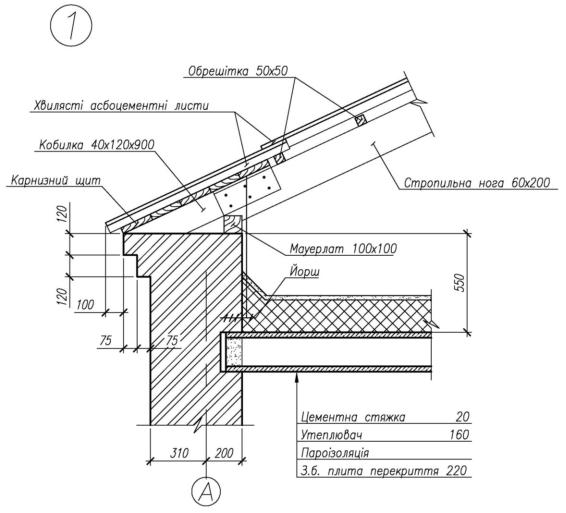

Рис. 36

41

Рис. 37

42

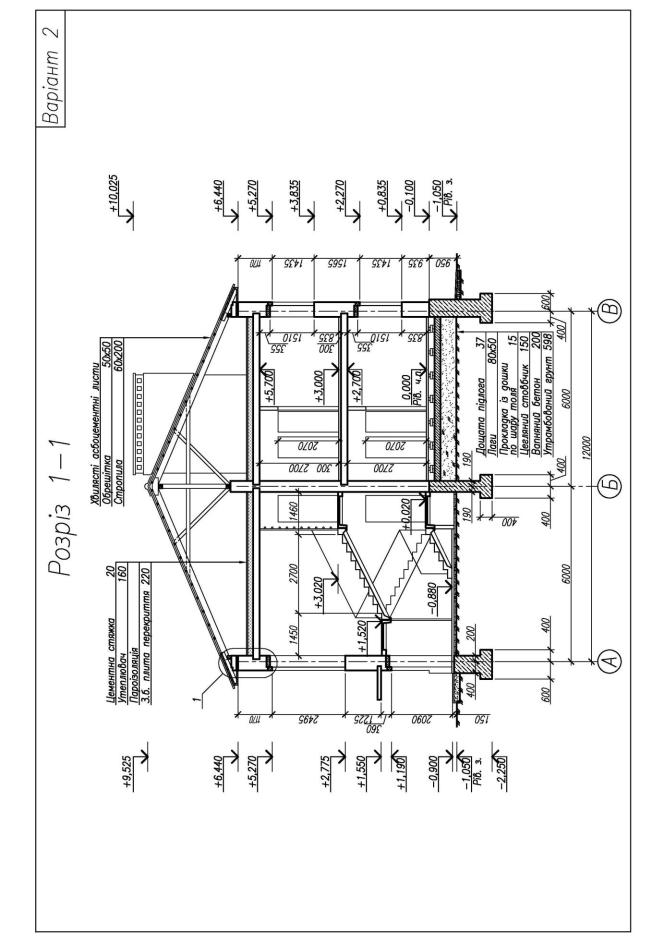

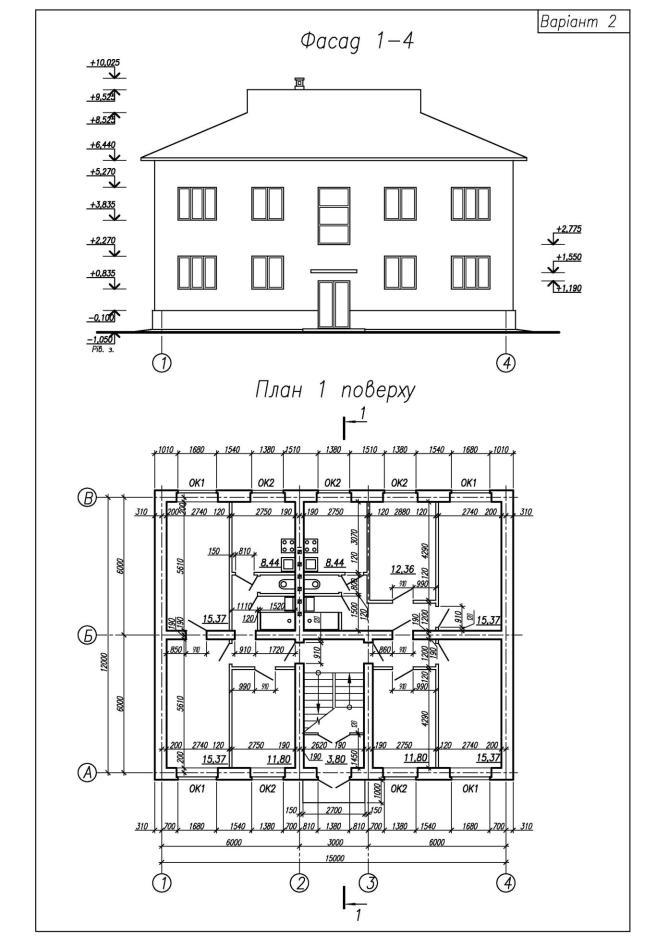

Варіант 2

ДВОПОВЕРХОВИЙ 1-СЕКЦІЙНИЙ ЦЕГЕЛЬНИЙ ЖИТЛОВИЙ БУДИНОК НА 4 КВАРТИРИ

Довідкові дані для виконання завдання варіанту 2.

1.Конструктивна схема з подовжніми несучими стінами з обпиранням на них панелей перекриття. Дах горищний чотирисхилий по дерев’яних стропилах. Стіни з цегли глиняної звичайної, зовнішні товщиною – 510 мм, внутрішні – 380 мм. Перекриття збірні залізобетонні з багатопустотних панелей. Фундаменти стрічкові бутобетоні. Перегородки цегельні товщиною 120 мм. Сходи збірні залізобетонні (марші і площадки). Віконні і дверні прорізи заповнені дерев’яними віконними і дверними блоками. Марки вікон ОК1 15-18, ОК2 15-15.

Будинок без підвалу. Підлоги 1-го поверху дерев’яні по ґрунту. Покрівля з азбестоцементних хвилястих листів по дерев’яних стропилах.

2.У плані розмір будинку 15 м х 12 м між координаційними осями. Відмітка рівня землі (-1.050) відмітка підошви фундаменту (-2.250). Таким чином глибина закладення фундаменту 1.2 м. Відмітка конька даху (+9.525). Висота поверху 3 м.

3.Устаткування кухонь і санвузлів – газові плити, мийки, унітази, ванни, умивальни-

ки.

4.Вентиляція природна з кухонь і санвузлів.

Рис. 38

43

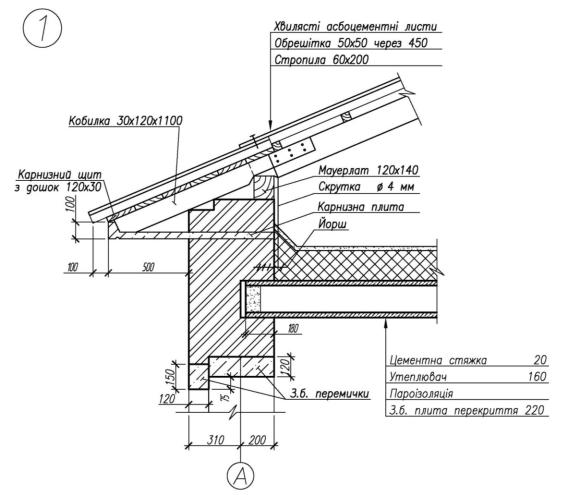

Рис. 39

44

Рис. 40

45

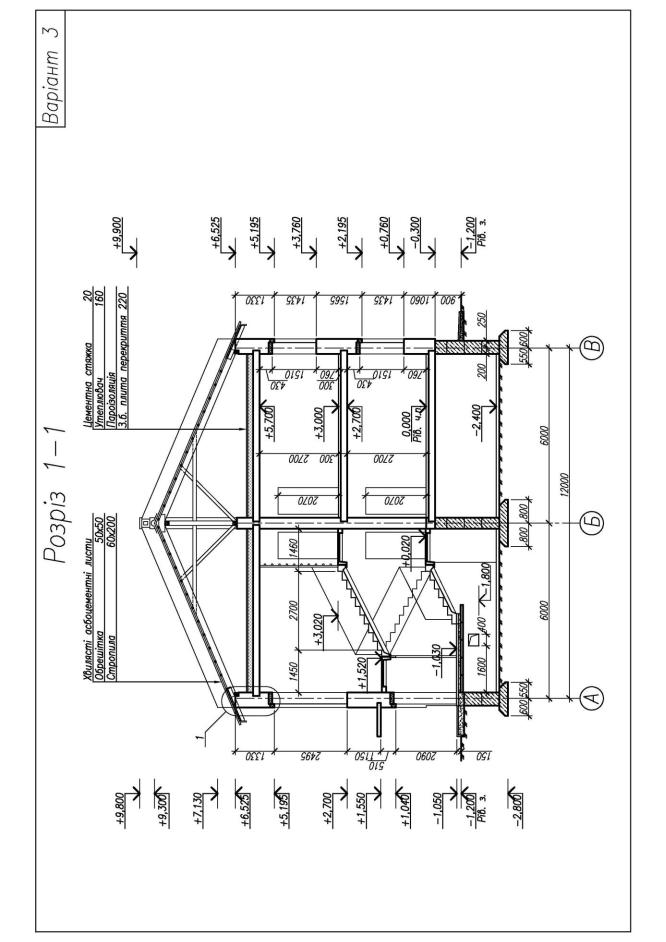

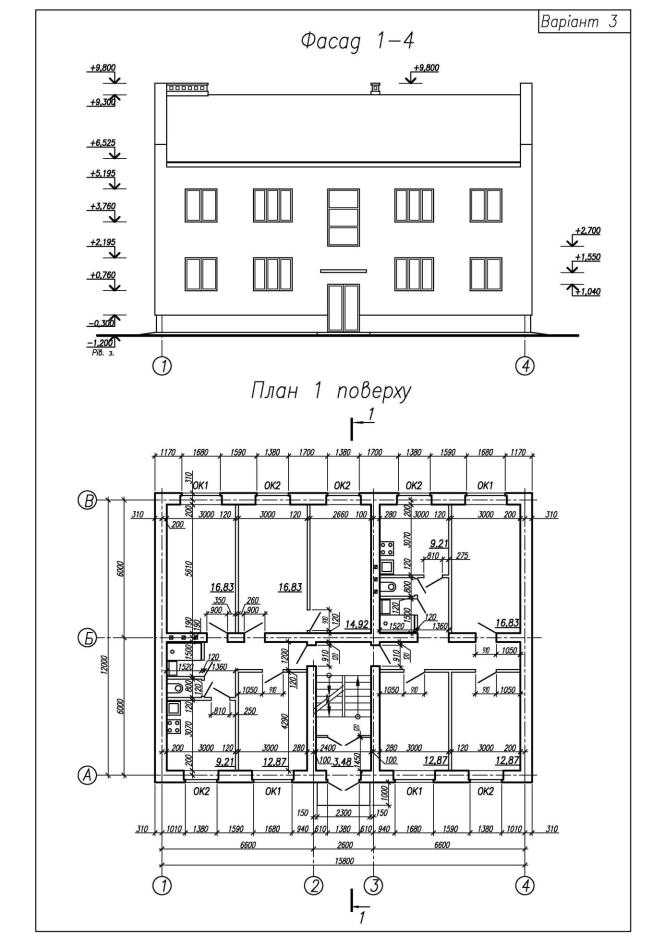

Варіант 3

ДВОПОВЕРХОВИЙ 1-СЕКЦІЙНИЙ ЦЕГЕЛЬНИЙ ЖИТЛОВИЙ БУДИНОК НА 4 КВАРТИРИ

Довідкові дані для виконання завдання варіанту 3.

1.Конструктивна схема з подовжніми несучими стінами з обпиранням на них панелей перекриття. Дах горищний двосхилий по дерев’яних стропилах, обмежений торцевими парапетними стінами. Стіни з цегли глиняної звичайної, зовнішні товщиною – 510 мм, внутрішні

–380 мм. Перекриття збірні залізобетонні з багатопустотних панелей. Фундаменти стрічкові збірні залізобетонні. Перегородки цегельні товщиною 120 мм. Сходи збірні залізобетонні (марші і площадки). Віконні і дверні прорізи заповнені дерев’яними віконними і дверними блоками. Марки вікон ОК1 15-18, ОК2 15-15. Будинок з підвалом. Покрівля з азбестоцементних хвилястих листів по дерев’яних стропилах.

2.У плані розмір будинку 15.8 м х 12 м між координаційними осями. Відмітка рівня землі (-1.200). Відмітка підошви фундаменту (-2.800). Таким чином глибина закладення фундаменту 1.6 м. Відмітка конька даху (+9.300). Висота поверху 3 м.

3.Устаткування кухонь і санвузлів – газові плити, мийки, унітази, ванни, умивальни-

ки.

4.Вентиляція природна з кухонь і санвузлів.

Рис. 41

46

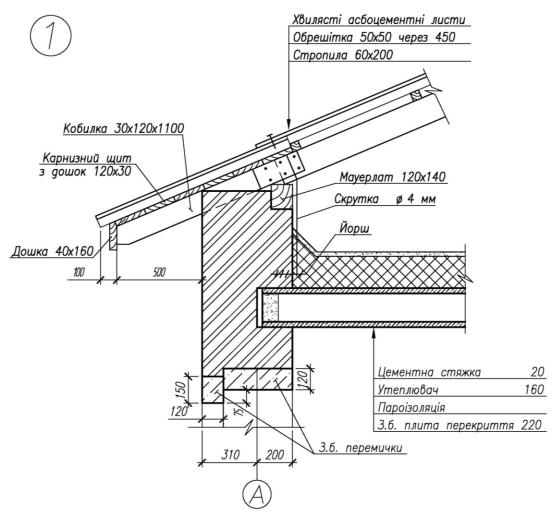

Рис. 42

47

Рис. 43

48

Варіант 4

ДВОПОВЕРХОВИЙ 1-СЕКЦІЙНИЙ ЦЕГЕЛЬНИЙ ЖИТЛОВИЙ БУДИНОК НА 6 КВАРТИР

Довідкові дані для виконання завдання варіанту 4.

1.Конструктивна схема з подовжніми несучими стінами з обпиранням на них панелей перекриття. Дах безгорищний суміщений. Стіни з цегли глиняної звичайної, зовнішні товщиною – 510 мм, внутрішні – 380 мм. Перекриття збірні залізобетонні з багатопустотних панелей. Фундаменти стрічкові бутобетоні. Перегородки гіпсобетонні панельні товщиною 90 мм. Сходи збірні залізобетонні (марші, площадки). Віконні і дверні прорізи заповнені дерев’яними віконними і дверними блоками. Марка вікон ОК1 15-18. Будинок без підвалу. Підлоги 1-го поверху дерев’яні по ґрунту. Покрівля рубероїдна.

2.У плані розмір будинку 16 м х 12 м між координаційними осями. Відмітка рівня землі (-1.070). Відмітка підошви фундаменту (-2.270). Таким чином глибина закладення фундаменту 1.2 м. Відмітка верха даху (+6.430). Висота поверху 3 м.

3.Устаткування кухонь і санвузлів – газові плити, мийки, унітази, ванни, умивальни-

ки.

4.Вентиляція природна з кухонь і санвузлів.

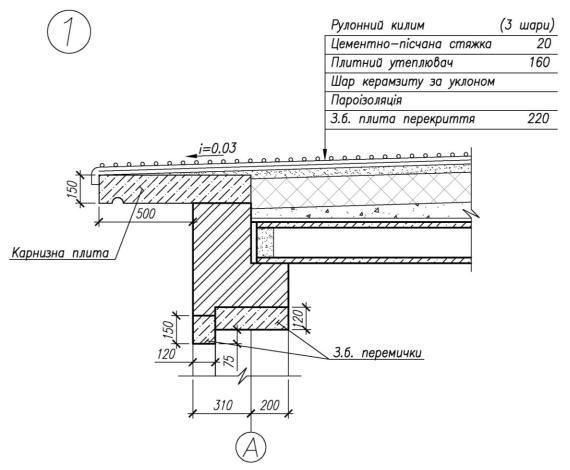

Рис. 44

49
