Биофильтры с пластмассовой загрузкой .
В качестве загрузки применяется блоки из поливинилхлора , полистирола , полиэтилена, гладких и перфорированных пластмассовых труб d = 50...100 мм или обрезков труб l = 50...150 м , d = 30...75 мм с перфорированными , гофрированными и гладкими стенками .
Аэрация естественная
.Загрузка имеет высоту 3...4 м .Биофильтры
с пластмассовой загрузкой применяются
при БПК
250 мг/л .
При большей L
надлежит предусматривать рециркуляцию
.
или
;
- гидравлическая
нагрузка определяется по табл. 39 СНиП
в зависимости от Э , % , TW
и принятой высоты .
Если Э получается > 90% необходима рециркуляция
.

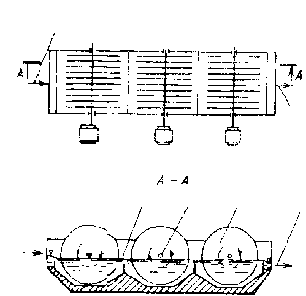

Дисковые (погружные ) биофильтры .
4
7
2
2
1
3
5
6
7
1. Дисковый блок из пластин ; 2. Вал ; 3. Электродвигатель ; 4. Подводящий лоток ; 5.Ванна ; 6. Водослив ; 7. Отводящий лоток .
Очистка осуществляется биопленкой , развивающейся на поверхности дисков .
Дисковые биофильтры рассчитываются исходя из нагрузки 7...100 г/сутки БПК на 1 м2 . Расстояние между дисками 15...20 мм . Диаметр диска принимаем 2...3 м .
Преимущества :
Незначительные гидравлические потери , малая потребность в энергии для насыщения сточных вод кислородом .
Башенные биофильтры .
Могут быть одноступенчатыми и 2-х ступенчатыми . Высота загрузки при БПК = 250 , 300, 350, 450 и 500 мг/л соответственно 8 , 10 , 12, 14 и 16 м , загрузка - 40...80 мм.
При наличии II ступени устраивается промежуточный отстойник ( tПРЕБ = 1 час ) .
Загрузка размещается на колосниковых решетках слоями по 2...4,5 м . D : Н = 1 : 6 ... 1:8.
Аэрация естественная
.Нагрузка на башенные биофильтры
принимается по табл. 26.8 (Справочника
проектировщика ) в зависимости от
иTW
.
Вентиляция всех биофильтров может быть естественной и искусственной . Естественная происходит за счет разности температур наружного воздуха и сточной воды .
Если TW > tВ то поток воздуха восходящий ,
если TW < tВ то поток воздуха нисходящий ,
если TW = tВ то вентиляция может прекратиться.
Интенсивность вентиляции зависит :
от высоты слоя фильтрующей загрузки ;
от размеров зерен загрузки ;
от высоты междудонного пространства .
Чем мельче загрузка
, тем хуже условия вентиляции . t
внутри биофильтров должна быть
60С
, иначе прекращаются окислительные
процессы .
В установках большой производительности tВН всегда > 8 0С за счет постоянного притока сточных вод . При небольших производительностях биофильтры необходимо утеплить .
Необходимое количество воздуха можно определить по формуле :
.
Распределение сточных вод по поверхности биофильтра .
Поверхность биофильтра должна равномерно орошаться водой .
Распределительные устройства подразделяются на две основные группы :
неподвижные : дырчатые желоба , спринклеры ;
подвижные : качающиеся желоба , вращающиеся реактивные оросители .
Спринклерная система состоит из дозирующего бака , разводящей сети и спринклеров (из бронзы или латуни ) .
Орошение биофильтра производится периодически с интервалом 5...8 минут .
Дозирующий бак подает сточную воду в распределительную сеть под постоянным напором.
Наибольшее распространение получил дозирующий бак с сифоном . При достижении определенного уровня в баке срабатывает сифон и вода начинает разбрызгиваться из сприн-клерной головки . По мере опорожнения бака радиус разбрызгивания уменьшается и вся поверхность возле головки орошается .
Расчет водораспределительной системы заключается в определении расхода воды из сприн-клера , определению их числа , d подводящей сети , емкости дозирующего бака и времени его работы . Расчет производится по Справочнику проектировщика ( Самохин ) п.26.7 стр.225 .
Реактивный ороситель состоит из 2-х или 4-х дырчатых труб консольно закрепленных на общем стояке .
Вода выливаясь под напором из отверстий в трубах вращает распределительную систему и равномерно орошает поверхность биофильтра .
Напор, необходимый для вращения оросительной системы составляет 0,2...1 м. dОТВ=10...15мм. Расстояние между отверстиями увеличивается от периферии к центру .
Расчет реактивных оросителей производится по Справочнику проектировщика п.26.7.2стр.226. Определяются : необходимый напор перед оросителями , число отверстий в оросителе , рассто-яние от любого отверстия до оси оросителя и частота вращения .
