Аэрируемая песколовка .
QВОЗ Д = 5м3 на 1 м2 в час . Имеют большую глубину . t = 2 - 3 мин.
I - I
1 4 3 700 9 10 11 7
1 6 5 3 2 8
I= 0.02
I
I
Воздуховод;
Трубопровод для гидросмыва;
Смывной трубопровод со спрысками;
Аэраторы;
Песковый лоток;
Песковый бункер;
Задвижки;
Гидроэлеваторы;
Отражательные щиты;
Отделение песколовки;
Щитовые затворы.
Расчёт песколовки .
Зная расход
подбираем типовую песколовку .
Зная слой воды в
канале (h)
м , ширину песколовки (b)
и скорость
= 0,3м/с определяем пропускную способность
одного отделения .
= b
h
3600
;м3/ч.
3. Уточняем (по отношению с табличным ) число отделений :
n
=
;
4. Определяем число рабочих песколовок при min расходе :
nmin
=
; т.е. при
=
0,15 м/с ,n
= 1.
Уточняем задерживаемую гидравлическую крупность песка (U0) из соотношения :
, где
L - длина песколовки ;
- скорость 0,15
0,3
м/с ;
U0
- гидравлическая крупность (18,724,2
мм/с ) ;
h - слой воды в песколовке .
U0
=
= (18,7
24,2
) .
Для стабилизации скорости потока в песколовке при изменении расхода поступающих в неё сточных вод на отводном канале в песколовках устанавливаются водосливы .
Перепад между дном песколовки и порогом водослива :
( Справочник проектировщика / п.11.2.2.(стр.93); Яковлев / стр.226 )
р
=
;
Hmax
и Hmin
- наполнение песколовки при max
и min
притоке и
=0,3м/с
.
k
=
;
Ширина водослива :
b
=
;
m
- коэффициент расхода ( m
0,35
0,38
).
7. Определение количества песка улавливаемого в песколовках .
Wп
=
;
nn - количество песка на 1 человека в сутки ( 0,02 л/сут ) ;
NПРИВ - приведенное число жителей .
NПРИВ
= NРАСЧ
+ N
;
NРАСЧ
=
;
n - норма водоотведения л/сут. чел;
NЭКВ
=
;
Согласно п. 6.23 СНиП песок из песколовок удаляется гидроэлеватором из песковых бункеров, рассчитанных на хранение 1,5 - 2 суток .
WБУНК
= 2NПРИВ.

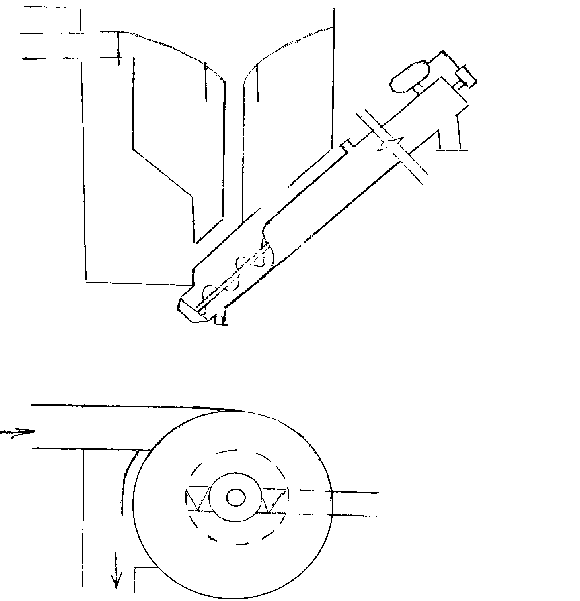

Тангенциальная песколовка .
2
3
4
8
7
6
1
5
10
3
2
9
осадочная часть;
подвижный боковой водослив ;
телескопическая труба ;
рабочая часть ;
заглушка ;
шнек ;
отвод для сброса отмытых органических веществ ;
электродвигатель с редуктором ;
отводящий лоток ;
подающая труба .
U0
= 18 - 24 мм/с ; нагрузка 110 м3/м2ч.
;
=
0,6...0,8 м/с;
Влажность = 20% (за счёт шнека) ; зольность 94%.
Особенность: малая глубина проточной части.
Щелевые песколовки .
щели
Производительность до 1000 м3/сут.
Проваливается не весь песок (1/3 ; 1 /4 часть ) в основном крупные частицы .
Обезвоживание песка .
Песок по трубопроводу движется с большим количеством воды , поэтому его необходимо обезвоживать . Для этих целей применяются : песковые площадки , бункера, гидроциклоны, шнековые центрифуги .
Песковые бункера
применяются
для станций с Q
75 тыс. м3/сут.
; VТИП,БУНК,=
2,5 м3;
t
= 1,5 - 9 суток
. Для промывки песка применяются напорные
гидроциклоны .
Песковые площадки - нашли наибольшее применение . Вокруг площадок предусматриваются ограждающие валики h = 1 - 2 м. Размеры площадок принимаются из условия нагрузки на них 3 м3/м2год с периодической выгрузкой подсушенного песка . Высота напуска до 3 м/год.
Вода удаляется через
камеры с водосливами и перекачивается
в канал перед песколовкой . RРАСТ
10 м , ширина площадки не может быть >
20 м . Число площадок не < 3 - х .
