Порядок выполнения задания

1. Определить расчетный ток в линии электропередачи:

. (4.1)

2. Используя Таблицу 3.5 и Таблицу 4.3 определить сечение проводов и кабелей.

3. Определить длину петли короткого замыкания (КЗ) для всех линий и занести в Таблицу 4.4. Длина петли КЗ равна удвоенной длине линии.

Таблица 4.3. Длительно допустимые токовые нагрузки на неизолированные алюминиевые провода (сечение проводов указано в маркировке в мм2).

Сила тока, А

105

135

170

215

265

320

375

440

500

590

680

815

980

Марка провода

А-16

А-25

А-35

А-50

А-70

А-95

А-120

А-150

А-185

А-240

А-300

А-400

А-500

Таблица 4.4. Результаты расчета токов короткого замыкания.

Номер линии

Длина петли короткого замыкания, м

Сопротивление петли КЗ, Ом

Расчетный ток в линии

IР , А

Ударный коэффициент kУ

Ток короткого замыкания, А

актив-ное (R)

индуктив-ное (X)

Полное

(Z)

установив-шийся (IКЗ)

ударный

(iУ )

4. Определить активное, индуктивное и полное сопротивления ВЛ и результаты занести в Таблицу 4.4. При расчете сопротивлений воздушной линии считать, что в состав петли КЗ входят: активное и индуктивное сопротивление воздушной линии электропередачи RЛ и XЛ, активное и индуктивное сопротивления трансформатора тока RТТ и XТТ, полное сопротивление обмотки низкого напряжения силового трансформатора ZТ, активное и индуктивное сопротивления катушки автоматического выключателя RА и XА, активное переходное сопротивление контактов автоматического выключателя RК.

Активное сопротивление петли КЗ определить, используя соотношение:

, (4.2)

2L - длина петли КЗ, r0 - активное сопротивление 1 км проводов и кабелей (Таблица 3.6 и Таблица 4.5).

Таблица 4.5. Электрические характеристики алюминиевых проводов воздушных линий 380/220 В.

Индуктивное сопротивление x0, Ом / км

0,36

0,35

0,34

0,33

0,32

0,31

0,30

0,29

0,28

0,28

0,27

0,27

0,27

Активное сопротивление r0, Ом / км

1,98

1,28

0,92

0,64

0,46

0,34

0,27

0,21

0,18

0,16

0,16

0,15

0,15

Марка провода

А-16

А-25

А-35

А-50

А-70

А-95

А-120

А-150

А-185

А-240

А-300

А-400

А-500

Индуктивное сопротивление петли КЗ определить, используя соотношение:

, (4.3)

2L - длина петли КЗ, x0 - индуктивное сопротивление 1 км проводов и кабелей (Таблица 3.6 и Таблица 4.5). Результаты занести в Таблицу 4.4.

5. Определить сопротивления петли КЗ воздушной линии.

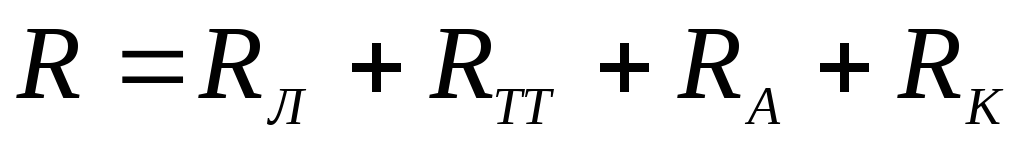

Определить активное сопротивление петли КЗ:

. (4.4)

Определить индуктивное сопротивление петли КЗ:

. (4.5)

Сопротивления обмоток трансформаторов тока приведены в Таблице 4.8. Активное и индуктивное сопротивления катушек расцепителей автоматических выключателей определить по Таблице 4.7.

Активное переходное сопротивление контактов автоматических выключателей принять равным 20 мОм.

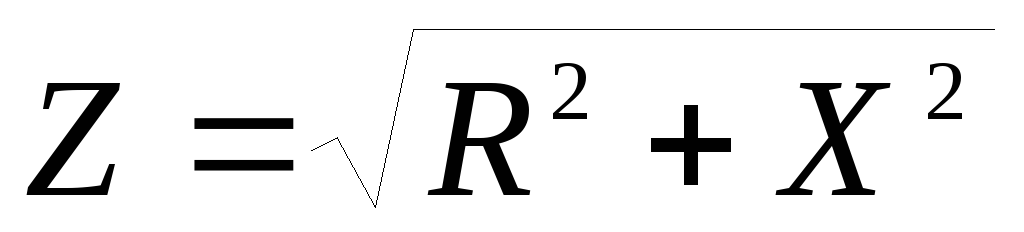

Определить полное сопротивление петли КЗ:

. (4.6)

Результаты занести в Таблицу 4.4.

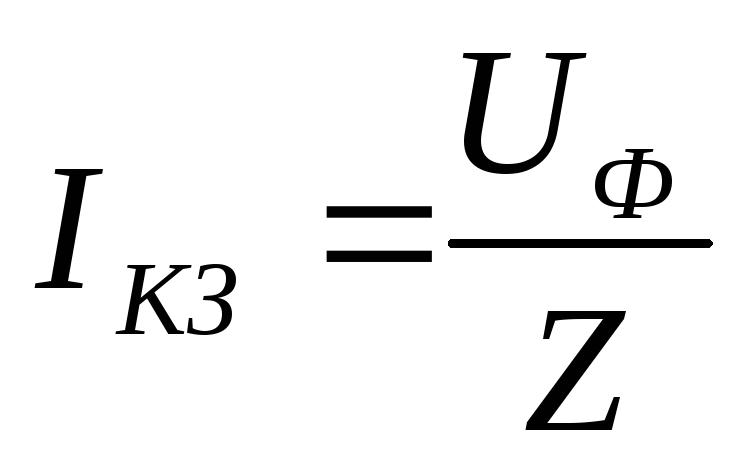

6. Определить величину установившегося тока однофазного КЗ:

. (4.7)

Результаты занести в Таблицу 4.4.

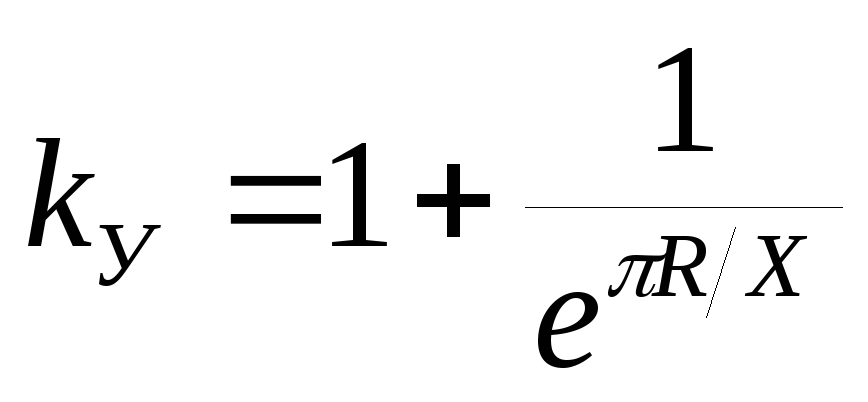

7. Определить ударный коэффициент ВЛ:

. (4.8)

8. Определить ударный ток КЗ (максимально возможный ток):

. (4.9)

9. Определить активное, индуктивное и полное сопротивления всех остальных кабельных линий и результаты занести в Таблицу 4.4. При расчете сопротивлений КЛ считать, что в состав петли КЗ входят: активное сопротивление КЛ электропередачи RЛ и XЛ, активное и индуктивное сопротивления катушки автоматического выключателя RА и XА, активное переходное сопротивление контактов автоматического выключателя RК.

. (4.10)

. (4.11)

Активное и индуктивное сопротивления катушек расцепителей автоматических выключателей определить по Таблице 4.7. Активное переходное сопротивление контактов автоматических выключателей принять равным 20 мОм.

Определить полное сопротивление петли КЗ:

. (4.12)

Результаты занести в Таблицу 4.4.

10. Определить величину установившегося тока однофазного КЗ по формуле (4.7). Величину ударного тока КЗ определить используя (4.9). При расчетах принять kУ≈ 1. Результаты расчетов занести в Таблицу 4.4.

11. Выбрать, используя Таблицу 4.10 автоматические выключатели. При выборе автоматических выключателей необходимо принимать во внимание следующие правила:

  • напряжение сети не должно превосходит номинальное напряжение автомата;

  • максимальный расчетный ток линии электропередачи не должен превосходить номинальный ток автомата;

  • предельно допустимый ток автомата не должен быть меньше максимально возможного тока короткого замыкания.

Результаты выбора защитной аппаратуры для всех линий занести в Таблицу 4.6.

Таблица 4.6. Результат выбора автоматических выключателей.

Номер

линии

Тип

автомати-ческого

выключателя

Технические характеристики выбранных автоматических выключателей

Номинальное напряжение автомата, В

Номинальный ток автомата, А

Ток срабатывания тепловых расцепителей, А

Ток срабатывания расцепителей максимального тока, А

Предельный ток отключения

при 400 В, кА

Таблица 4.7. Значения активных и индуктивных сопротивлений катушек расцепителей автоматических выключателей.

Номинальный ток

Активное сопротивление

RA , мОм

Индуктивное сопротивление

XA , мОм

50

5,5

2,7

70

2,4

1,3

100

1,3

0,9

200

0,4

0,3

300

0,2

0,17

Таблица 4.8. Значения активных и индуктивных сопротивлений трансформаторов тока (Число перед косой чертой в первом столбце показывает чему равна максимальная величина силы тока, на которую рассчитан трансформатор тока).

Коэффициент трансформации

Активное сопротивление

RТТ , мОм

Индуктивное сопротивление

XТТ , мОм

20/5

42

67

30/5

20

30

40/5

11

17

50/5

7

11

75/5

3

4,8

100/5

1,7

2,7

150/5

0,8

1,2

200/5

0,4

0,7

300/5

0,2

0,34

Таблица 4.9. Характеристики трехфазных силовых трансформаторов.

Мощность трансформатора, кВ∙А

Первичное напряжение, кВ

Вторичное напряжение, кВ

Схема соединения

ZТ / 3, мОм

25

6 - 10

380/220

Υ / Υ0

1030

40

6 - 10

380/220

Υ / Υ0

648

63

6 - 10

380/220

Υ / Υ0

412

100

6 - 10

380/220

Υ / Υ0

259

160

6 - 10

380/220

Υ / Υ0

162

250

6 - 10

380/220

Υ / Υ0

104

400

6 - 10

380/220

Υ / Υ0

65

400

6 - 10

380/220

Δ / Υ0

22

630

6 - 10

380/220

Υ / Υ0

43

630

6 - 10

380/220

Δ / Υ0

14

1000

6 - 10

380/220

Υ / Υ0

27

1000

6 - 10

380/220

Δ / Υ0

8,6

Таблица 4.10. Трехфазные автоматические выключатели ABB.

Тип

автомата

Номинальное

напряжение, В

Номиналь-ный ток автомата IНОМ, А

Ток срабатывания расцепителей, А

Предельный ток отключения при

напряжении

400 В, кА

теплово-го

максималь-ного тока

S253C10Na

400

10

1,13IНОМ

5IНОМ

6

S253C16Na

400

16

1,13IНОМ

5IНОМ

6

S253C20Na

400

20

1,13IНОМ

5IНОМ

6

S253C25Na

400

25

1,13IНОМ

5IНОМ

6

S253C32Na

400

32

1,13IНОМ

5IНОМ

6

S253C40Na

400

40

1,13IНОМ

5IНОМ

6

S253C50Na

400

50

1,13IНОМ

5IНОМ

6

S253C63Na

400

63

1,13IНОМ

5IНОМ

6

S293C80

400

80

1,13IНОМ

5IНОМ

10

S293C100

400

100

1,13IНОМ

5IНОМ

10

S293C125

400

125

1,13IНОМ

5IНОМ

10

1SDA050880R1

400

160

1,13IНОМ

5IНОМ

10

1SDA051246R1

400

200

1,13IНОМ

5IНОМ

10

1SDA051247R1

400

250

1,13IНОМ

5IНОМ

10

1SDA054117R1

400

320

1,13IНОМ

5IНОМ

10

1SDA054437R1

400

400

1,13IНОМ

5IНОМ

10
