2.2.5. Фермы из круглых труб.

В фермах из круглых труб применяют чаще всего электросварные трубы диаметром от 40 до 530 мм. В таких фермах наиболее рациональны безфасоночные узлы с непосредственным примыканием стержней решетки к поясам, а для этого требуется фигурная резка концов стержней, которая выполняется на специальных машинах. Центрацию стержней (20.7.) производят, как правило, по геометрическим осям, но в случаях неполного использования несущей способности поясной трубы допускается эксцентриситет не более 1/4 диаметра поясной трубы.

20.7. Центрация стержней Центрация стержней - это когда в узле фермы оси стержней пересекаются в одной точке.

Если нет станков для фигурной обработки торцов труб, узлы трубчатых ферм выполняют со сплющиванием концов стержней решетки из пластичной стали, а в исключительных случаях на фасонках (рис. 20.9.).

Рис. 20.9. Особенности конструирования ферм из круглых труб: а) при прямом примыкании и с подкладкой; б) элементы решетки со сплющенными концами; в) с фасонками; г) с объёмными вставками.

Во избежание продавливания диаметр трубы решетки не должен быть меньше 0,3 диаметра трубы пояса.

Из условия местной устойчивости тонкостенность сечений D/t (D-диаметр трубы; t-толщина стенки трубы) не должна превышать для поясов 3035, для элементов решетки 8090.

Для предотвращения коррозии внутренние полости труб должны быть герметизированы.

Стыковые соединения труб одного диаметра могут выполнятся на подкладном кольце (20.8.) прямым или косм швом (если недостаточно прочности); при помощи парных кольцевых фигурных накладок, гнутых из листа или вырезаемых из трубы того же или несколько большего диаметра (рис. 20.10.), толщину которых рекомендуется принимать на 20 % больше толщины стыкуемых труб.

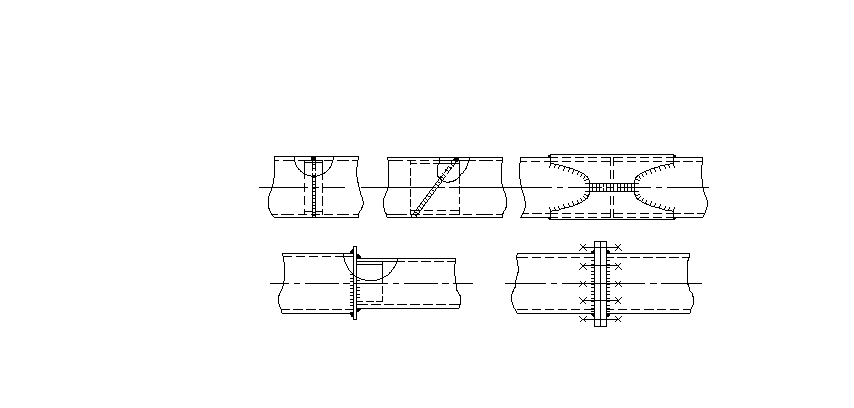

Рис. 20.10. Конструкция стыков поясов ферм из круглых труб.

20.8. Подкладное кольцо Подкладное кольцо или подкладка - это вспомогательный элемент применяется в том случае когда сварку можно вести только с одной стороны, т.е нельзя подварить корень шва с обратной стороны и обеспечить провар на всю толщину; шов на подкладке рассматривается как стыковой

На монтаже стыковые соединения часто выполняются с помощью фланцевых соединений на болтах: в сжатых стержнях - нормальной точности; в растянутых - высокопрочных .
